Пятиосевая обработка: почему стоит переплачивать за лишние оси?

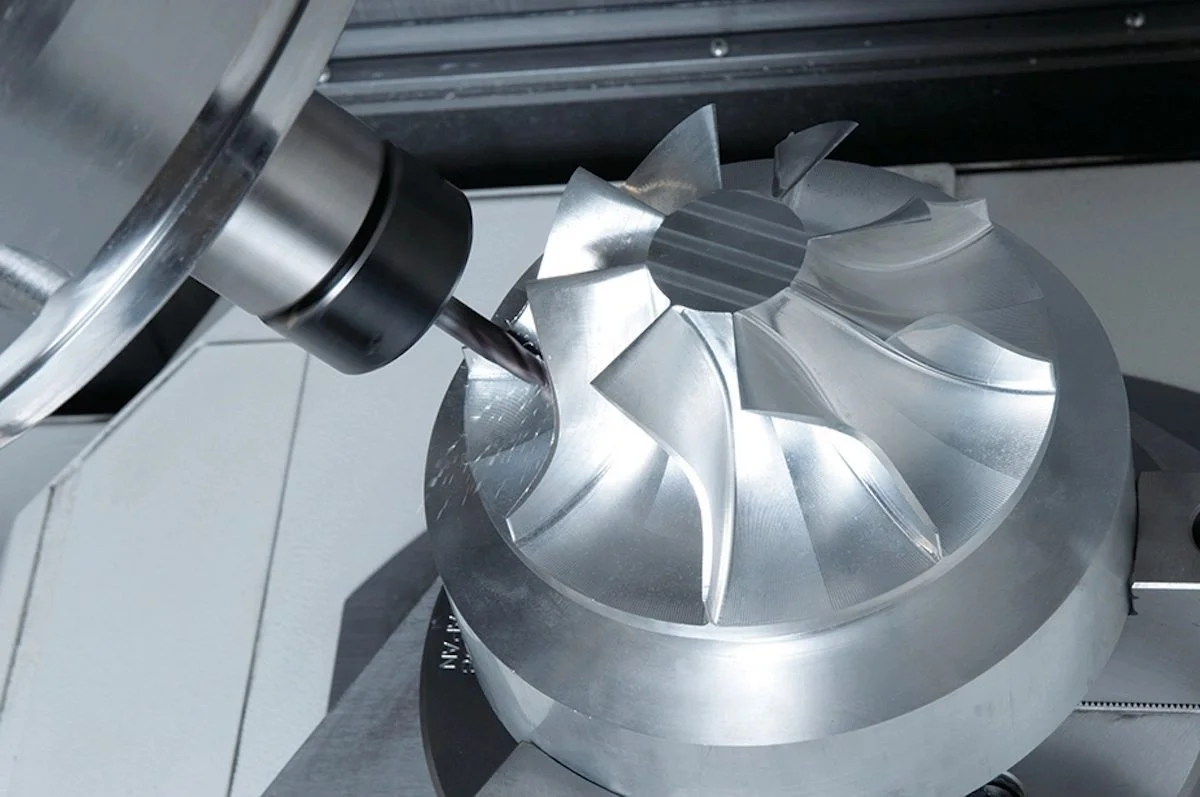

В современном машиностроении все чаще встречаются детали со сложной пространственной формой, такие как лопатки турбин, моноколеса и пресс-формы сложной конфигурации. Традиционные трехосевые станки часто не справляются с подобными задачами, что делает переход на пятиосевую обработку не просто прихотью, а технологической необходимостью.

Что такое 5-осевая обработка с технической точки зрения?

Стандартный станок работает в трех линейных координатах (X, Y, Z), но пятиосевые центры дополняются двумя поворотными осями (обычно это A и C или B и C). Эти оси могут быть реализованы либо за счет вращения стола с заготовкой, либо за счет наклона шпиндельной головки с инструментом. Такая конфигурация позволяет инструменту подходить к поверхности детали под любым углом, обеспечивая доступ к труднодоступным зонам.

Магия RTCP: как система «видит» кончик инструмента

Одной из важнейших функций современных систем ЧПУ для многоосевой обработки является RTCP (Rotary Tool Control Point). Без этой опции программирование непрерывного движения было бы невозможным, так как при повороте осей кончик инструмента смещался бы относительно детали. Функция RTCP автоматически отслеживает положение вершины инструмента и выполняет компенсационные движения по линейным осям в реальном времени. Это гарантирует, что инструмент всегда следует точно по заданной траектории, даже если шпиндель или стол находятся в постоянном вращении.

Главные преимущества: точность и «один установ»

• Концентрация операций: Пятиосевой станок позволяет полностью обработать сложную деталь за одну установку. Это исключает погрешности, неизбежно возникающие при переустановке заготовки с одного приспособления на другое.
• Повышение точности и качества: Благодаря возможности ориентировать инструмент перпендикулярно обрабатываемой поверхности, достигается минимальная шероховатость, что часто позволяет отказаться от ручной полировки.
• Экономическая эффективность: Несмотря на высокую стоимость оборудования, использование одного 5-осевого станка вместо нескольких 3-осевых значительно снижает суммарные производственные затраты и сокращает цикл изготовления изделия.

Синергия с высокоскоростной обработкой (HSM)

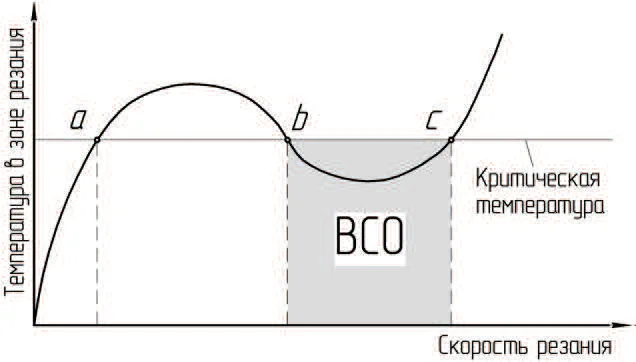

Пятиосевая обработка наиболее полно раскрывает свой потенциал в сочетании с технологией HSM (High Speed Machining). При использовании высокооборотных электрошпинделей и малых сечений среза основная часть теплоты уносится со стружкой, не перегревая деталь. Это критически важно при производстве деталей из труднообрабатываемых и жаропрочных сплавов. Специальные алгоритмы в CAD/CAM-системах позволяют разбивать сложные поверхности на зоны и подбирать оптимальный наклон инструмента для каждой из них, максимизируя производительность.

Вывод

Вывод: Переплата за «лишние» оси — это инвестиция в возможность производить конкурентоспособную продукцию, сокращать количество брака и полностью исключить человеческий фактор на сложных операциях.
