CFM63 пятиосевой высокоскоростной вертикально-фрезерный обрабатывающий центр

Артикул: CFM63

Характеристики

Размер стола, мм

630х500

Максимальная нагрузка на стол, т

0,35

Ход по оси X, мм

650

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

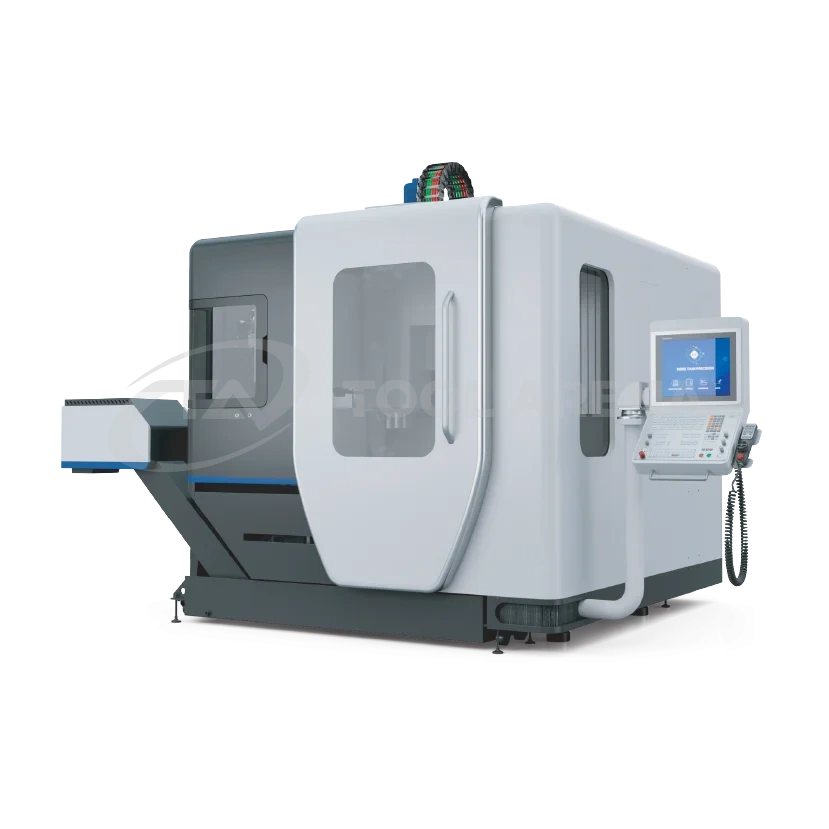

Вертикальный 5-осевой обрабатывающий центр CFM – компактный вертикальный 5-осевой станок, разработанный с использованием передовых технологий и учитывающий требования заказчика.

В процессе проектирования были использованы методы 3D-моделирования при изготовлении и сборке в сочетании с анализом методом конечных элементов и кинематическим анализом, чтобы обеспечить как статическую, так и динамическую точность изделия.

Оптимизированная конструкция

Максимум стабильности обеспечивает современная рамная конструкция со встроенными в стол осями В и С с ЧПУ и жесткая чугунная станина, усиленная ребрами жесткости.

В комбинации с высококачественными направляющими качения достигается максимальная точность и наилучшее качество обрабатываемой поверхности.

Мотор-шпиндель

15 000 об/мин, 28 кВт мотор-шпиндель в базовом оснащении
Масляное охлаждение для уменьшения тепловых деформаций

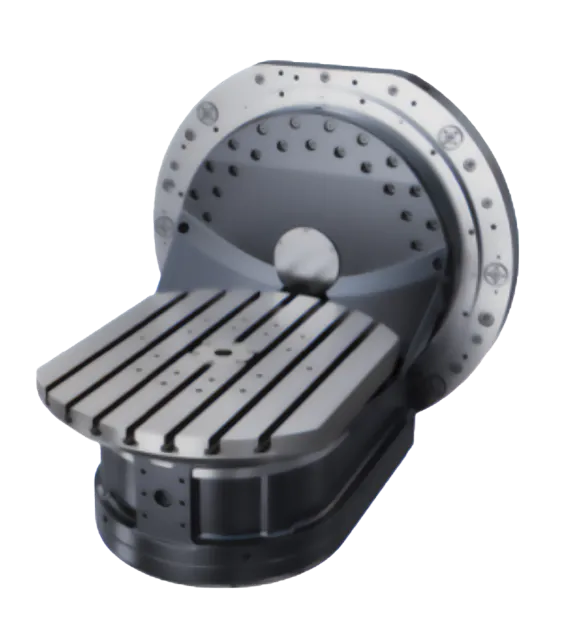

Интегрированный наклонно-поворотный стол

Интегрированный стол с планшайбой 630x500 мм
Высокая грузоподъемность
Отличные динамические характеристики

Характеристики

Стол
Размер стола, мм	630х500
Максимальная нагрузка на стол, т	0,35

Рабочая зона
Ход по оси X, мм	650
Ход по оси Y, мм	520
Ход по оси Z, мм	475
Угол поворота по оси A, град	-35/+110
Угол поворота по оси C, град	360
Расстояние от торца шпинделя до поверхности стола, мм	150-625
Скорость быстрых перемещений по осям (X/Y/Z), м/мин	45

Шпиндель
Максимальная скорость вращения шпинделя, об/мин	15000
Мощность шпинделя (пост./15мин), кВт	17/28
Крутящий момент (пост./15мин), Нм	90/148
Тип привода	Мотор-шпиндель
Конус шпинделя	HSK-A63

Инструментальный магазин
Кол-во инструментов в магазине, Т	30
Макс. диаметр инструмента, мм	ø75/ø130
Макс. длина инструмента, мм	300
Макс. вес инструмента, кг	8
Скорость смены инструмента, сек	3

Система ЧПУ
Контроллер (система ЧПУ)	Huazhong (HNC)

Габариты и вес
Вес станка, т	8
