Микрометры лезвийные МКЛ

Конструкция, назначение и правила выбора лезвийных микрометров МКЛ

При обработке сложнопрофильных деталей на металлорежущих станках регулярно возникает необходимость замера геометрических параметров узких конструктивных элементов. Использование стандартных микрометров или штангенциркулей в таких задачах часто невозможно или не обеспечивает требуемой точности. Лезвийные микрометры МКЛ специально созданы для решения подобных технологических задач.

Ключевые особенности и устройство прибора

• Зауженные измерительные поверхности: контакты шпинделя и пятки имеют форму лезвий, что дает возможность производить замеры в узких щелях и проточках.
• Невращающийся шпиндель: во многих модификациях реализован механизм, при котором шпиндель перемещается только поступательно без вращения. Это предотвращает смещение или повреждение тонких стенок детали при контакте с инструментальным лезвием.
• Защитный фрикционный механизм: встроенная трещотка ограничивает измерительное усилие, исключая смятие кромок детали и обеспечивая стабильную повторяемость замеров.
• Теплоизоляция скобы: накладки из материаловедческих полимеров защищают жесткую скобу от нагрева от рук оператора, предотвращая температурные погрешности.
• Износостойкие материалы: измерительные лезвия изготавливаются из легированной инструментальной стали или оснащаются твердосплавными износостойкими накладками.

Основные сферы применения МКЛ

Инструмент находит активное применение на машиностроительных и приборостроительных предприятиях для следующих операций:

• Измерение глубины и ширины шпоночных пазов на валах.
• Контроль геометрических параметров шлицевых соединений.
• Замер диаметра деталей по дну канавок под резиновые или металлические уплотнения.
• Контроль геометрических параметров выточек под стопорные кольца.
• Замер геометрии ступенчатых валов в местах с ограниченным доступом.

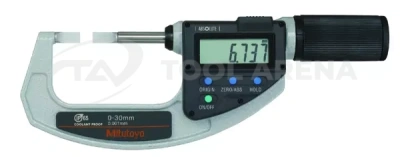

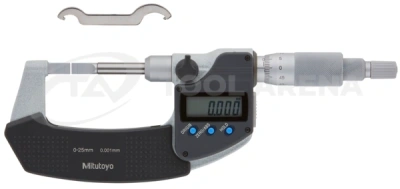

Виды лезвийных микрометров

В зависимости от требуемой производительности и условий эксплуатации вы можете выбрать наиболее удобный вариант исполнения:

Рекомендации по выбору инструмента

1. Диапазон измерений: подбирается под размерные группы ваших заготовок. Инструменты выпускаются с фиксированными интервалами с шагом 25 мм.
2. Толщина и ширина лезвия: перед покупкой убедитесь, что геометрические размеры лезвий микрометра меньше ширины контролируемого паза на вашей детали.
3. Тип индикации: для работы в цехах с сильным загрязнением смазочно-охлаждающими жидкостями практичнее выбирать механические модели. Для массового серийного контроля удобнее цифровые версии.
4. Комплектация: для моделей с диапазоном измерений свыше 25 мм в комплект поставки должна входить соответствующая установочная мера для настройки «нуля».

Купить лезвийные микрометры МКЛ

В нашем интернет-магазине вы можете выбрать и приобрести лезвийные микрометры МКЛ требуемого диапазона с гарантией качества. Вся поставляемая измерительная оснастка проходит предпродажную проверку и соответствует действующим техническим стандартам. Оформите заказ через корзину сайта или обратитесь к нашим менеджерам за консультацией по подбору инструмента под задачи вашего производства.
