Термоусадочная оправка кажется простым решением: нагрели оправку, установили инструмент, охладили - и сборка готова к работе. На практике оборудование для нагрева и охлаждения во многом определяет стабильность, скорость и безопасность процесса.
Мощность установки важна, но не является единственным критерием. На результат влияют тип и положение катушки, правильная настройка зоны нагрева, последовательность действий оператора, способ охлаждения, необходимость сушки и повторяемость полного цикла.
Главное
Важна повторяемость всего цикла, а не только скорость нагрева
Производительность
На загруженном участке ограничением часто становится охлаждение, а не нагрев
Выбор оборудования
Установку подбирают под оправки, диаметры, объём работ и организацию участка
При единичных работах можно встретить промышленный фен, горелку или самодельные нагревательные устройства. Но для регулярной подготовки инструментальных сборок такой подход не обеспечивает той же повторяемости и контроля, которые даёт специализированная индукционная система.
Проблема открытого пламени и неконтролируемого воздушного нагрева не только в скорости. Важнее распределение температуры: оператору сложно оценить, равномерно ли прогрета посадочная зона, не перегрета ли оправка и достаточно ли расширилось посадочное отверстие для установки инструмента без лишнего усилия.
Локальный перегрев, превышение рекомендуемого режима или повторный нагрев ещё не остывшей оправки могут ускорить износ оправки и сделать результат нестабильным.

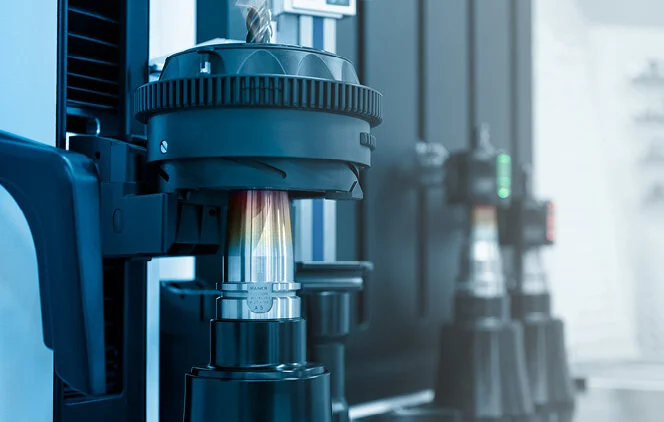

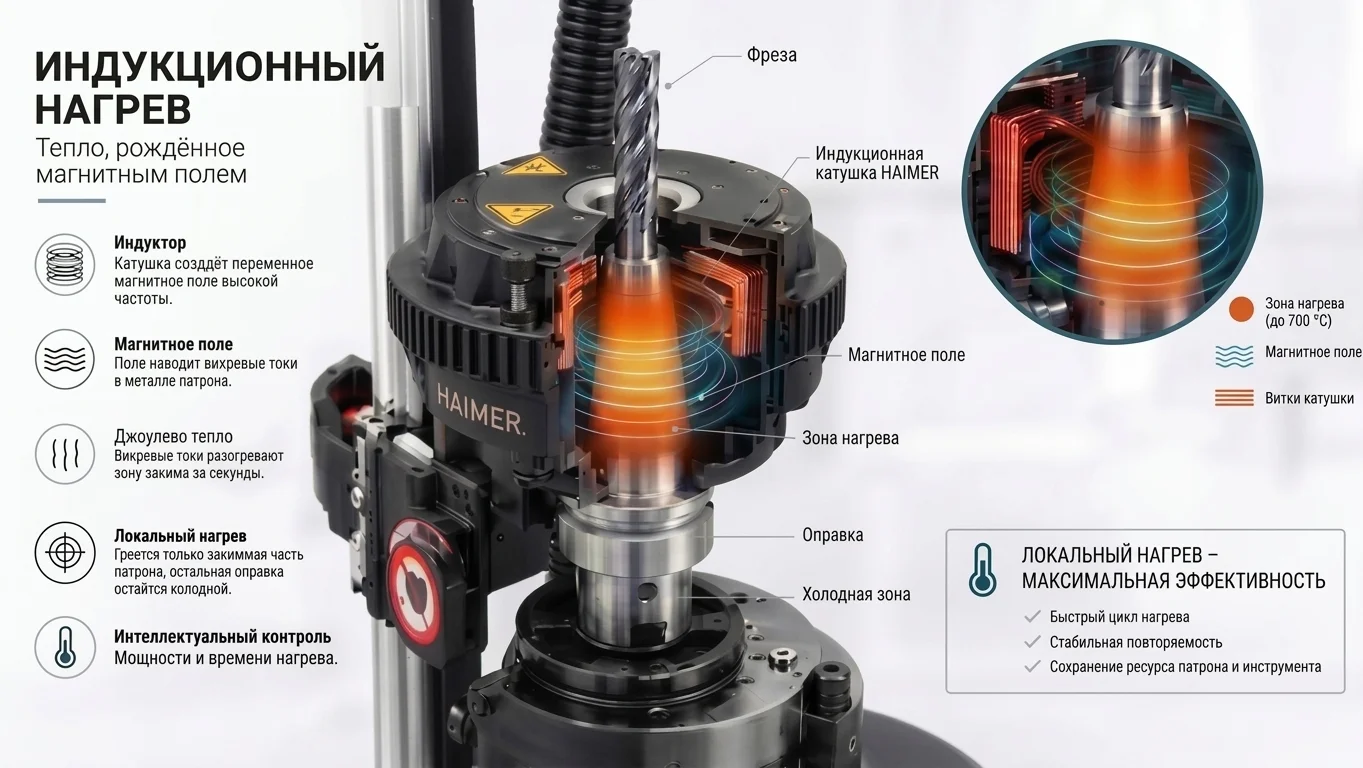

В основе процесса лежит индукционная катушка. Через неё проходит переменный ток, создающий переменное магнитное поле. В металлическом корпусе оправки возникают наведённые токи, а выделяемая энергия преобразуется в тепло.
Результат зависит не только от мощности генератора. Важны геометрия катушки, её положение относительно оправки, диаметр хвостовика, длина зоны зажима, материал оправки и выбранный режим работы.
Правильно настроенная система нагревает прежде всего посадочную зону. Внутренний диаметр отверстия увеличивается, инструмент устанавливается на требуемую глубину, а после охлаждения металл сжимается и формирует натяг по хвостовику.
Локализация нагрева уменьшает ненужное тепловое воздействие на остальные зоны оправки и сокращает количество тепла, которое затем необходимо отвести при охлаждении.
01
Позиционирование
Оправка и катушка устанавливаются в рабочее положение
02
Нагрев
Посадочное отверстие расширяется
03
Установка инструмента
Инструмент вводится в оправку на заданную глубину
04
Охлаждение
Оправка сжимается и фиксирует хвостовик

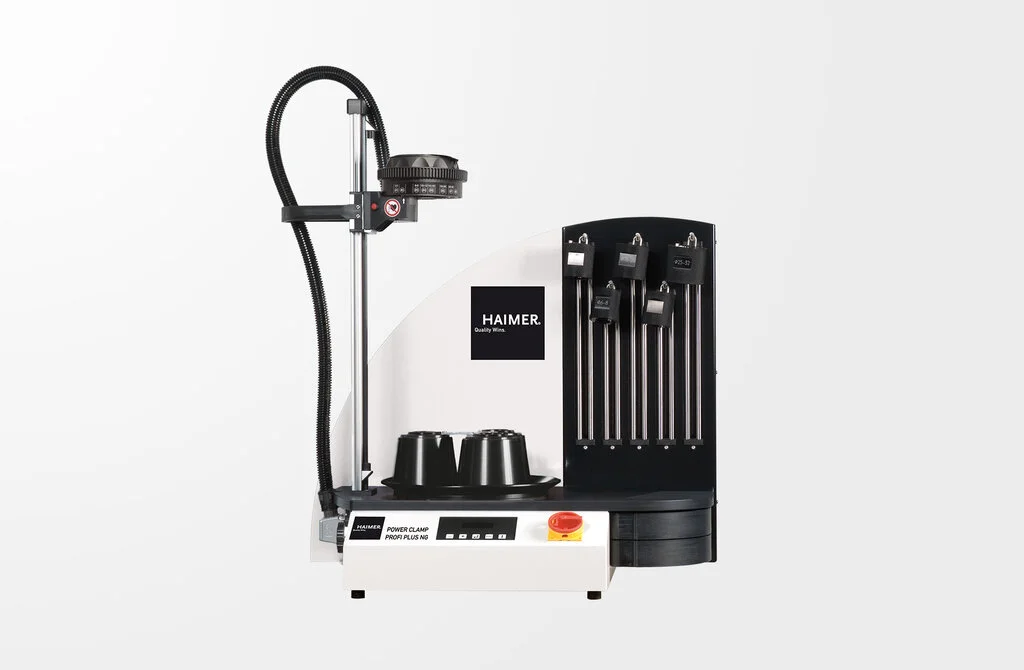

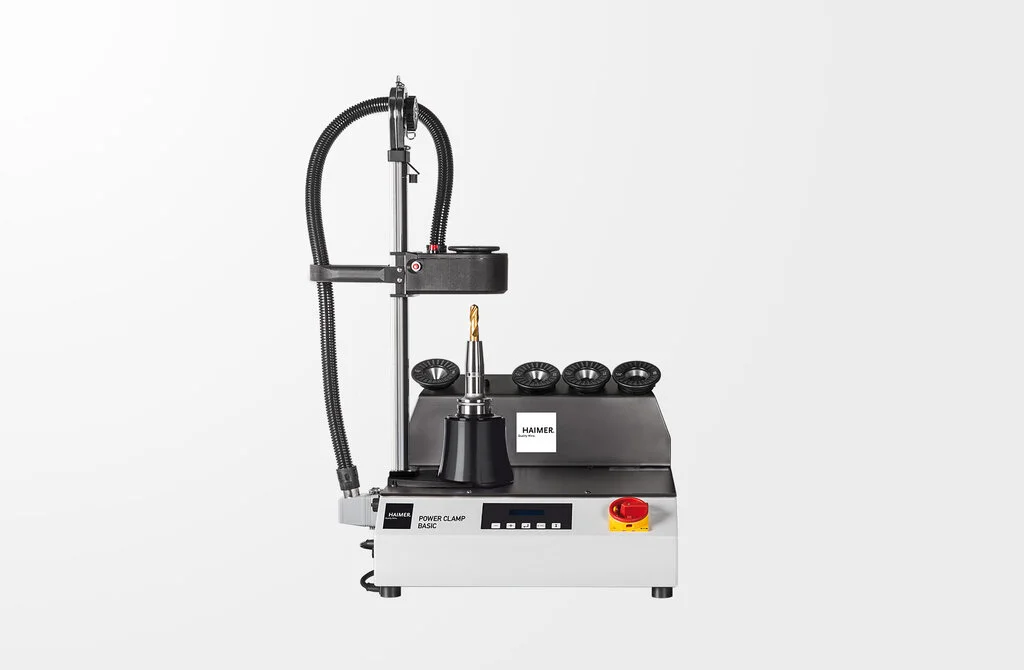

Линейка HAIMER Power Clamp охватывает задачи от базовой термоусадки отдельных инструментальных сборок до цифрового рабочего места с идентификацией параметров и автоматизацией части операций. Basic Line, Profi Line и i4.0 Line отличаются уровнем оснащения и возможностями развития участка.
Процесс в работе
В видео показан рабочий процесс термоусадки: позиционирование оправки, контролируемый индукционный нагрев и установка инструмента.
Правильное положение оправки и соответствующий режим нагрева важны для стабильного формирования посадки и повторяемости результата при подготовке инструмента.
Катушка определяет, где и как будет концентрироваться энергия во время нагрева. Поэтому она влияет не только на удобство работы, но и на скорость подготовки, повторяемость результата и степень нагрева участков оправки, не участвующих в зажиме инструмента.
Стандартные катушки работают со сменными ограничительными дисками. Для правильной настройки оператор подбирает диск и положение катушки под конкретную оправку. Такой подход надёжен, но требует ручной подготовки при смене номенклатуры.

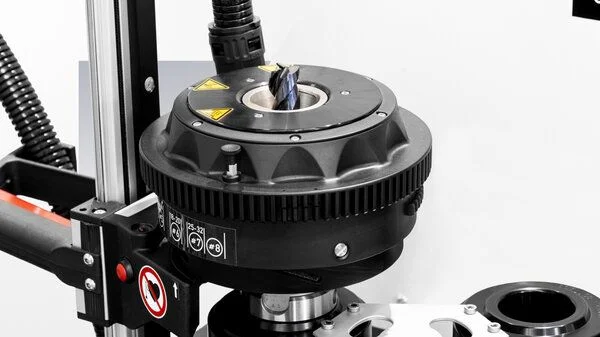

NG-катушки, или New Generation, позволяют быстрее адаптировать нагревательную зону к диаметру и длине оправки. В моторизованных конфигурациях катушка автоматически перемещается в заданное положение на основе параметров конкретной инструментальной сборки. Это сокращает количество ручных настроек при работе с разной номенклатурой.
В отдельных цифровых конфигурациях применяются сканер Data Matrix и моторизованная катушка. Сканер считывает параметры инструментальной сборки, а система использует их для выбора режима. Наличие этих функций зависит от конкретной модели и комплектации.
Цифровая термоусадка

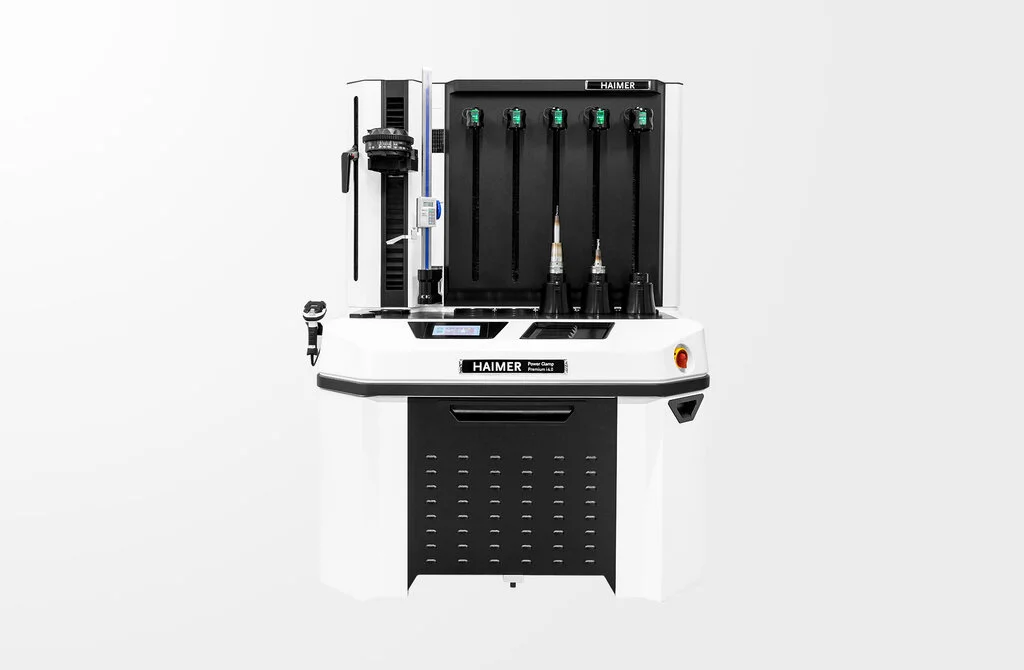

В видео показана работа с Power Clamp Sprint i4.0 и автоматизированными функциями термоусадки. В зависимости от конфигурации система может использовать считывание Data Matrix, NG-катушку и автоматизированное позиционирование.
Такой подход позволяет сократить количество ручных настроек и сделать подготовку инструментальных сборок более последовательной и повторяемой.

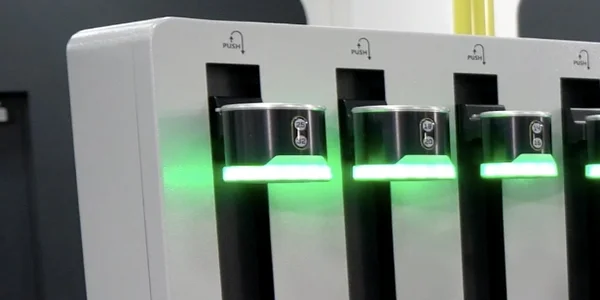

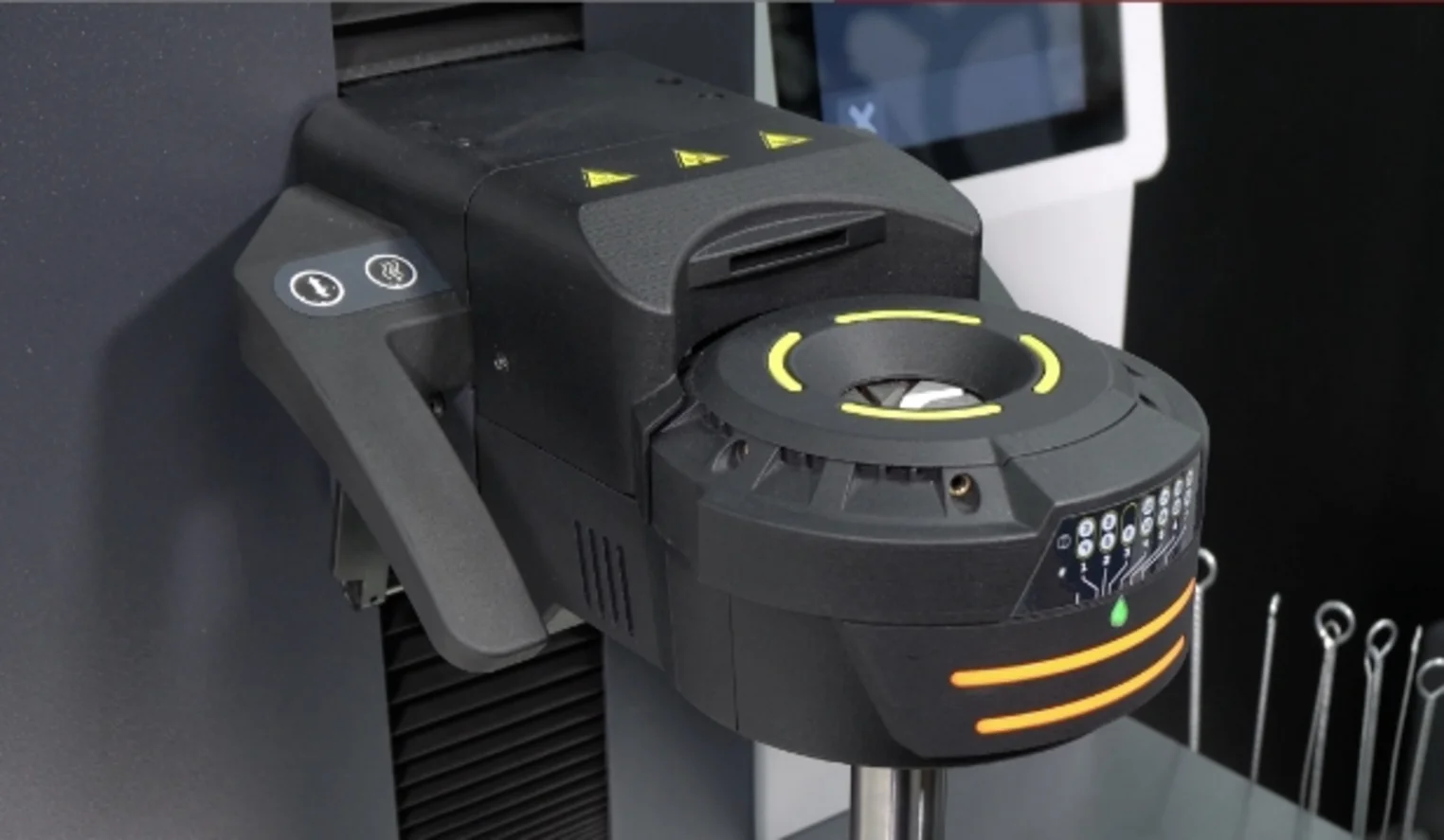

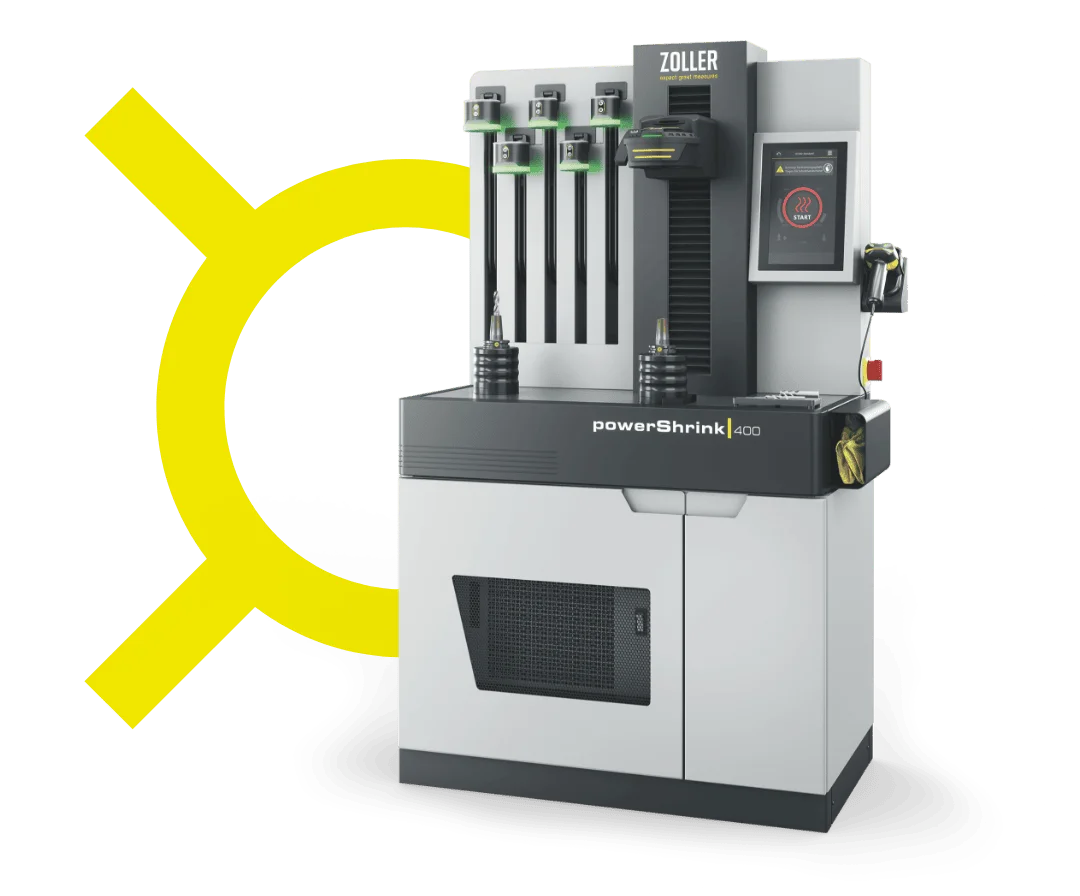

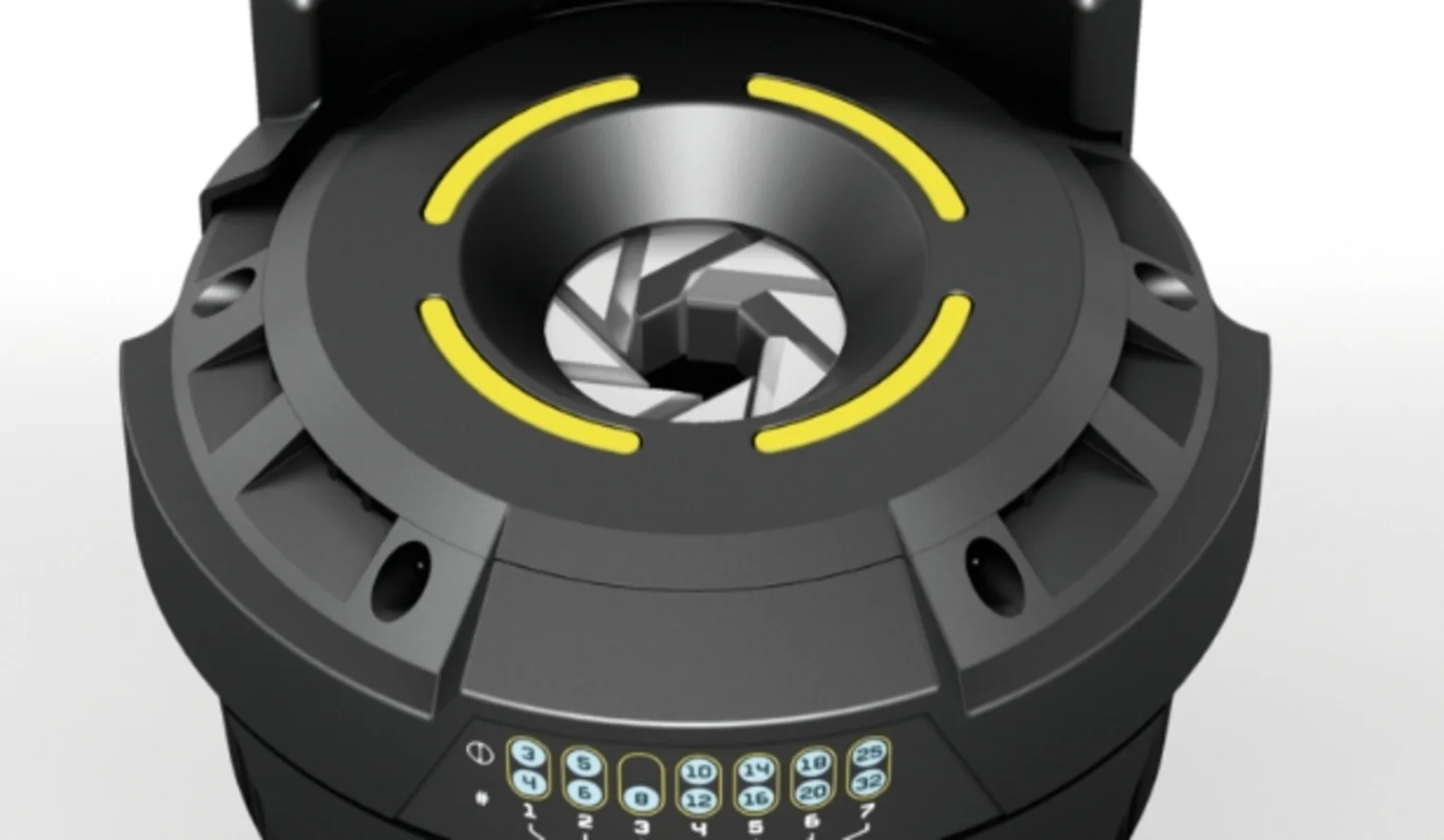

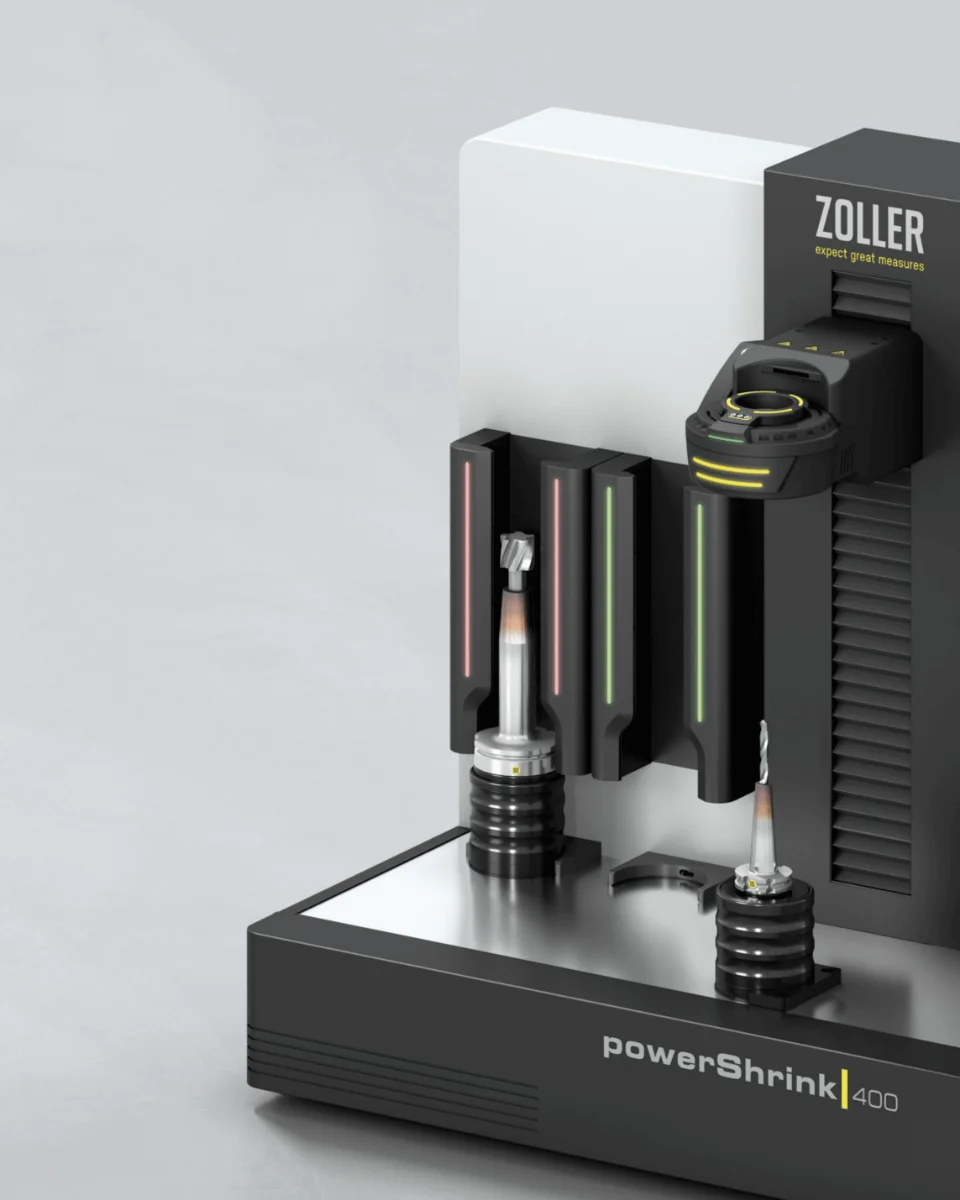

В системах ZOLLER powerShrink внимание уделено не только нагреву, но и управлению процессом оператором. Установка объединяет индукционную катушку, охлаждение и средства визуального сопровождения отдельных этапов работы.
Это особенно важно на инструментальном участке с несколькими операторами, широкой номенклатурой оправок или интенсивной переоснасткой. Сокращение числа ручных решений может снизить вероятность ошибки и повторной операции.
Если инструментов немного, отдельной термоусадочной станции обычно достаточно. Но при большом количестве заранее подготовленных сборок возникает задача не только закрепить инструмент, а сразу получить сборку с заданным вылетом и подтверждёнными размерами.

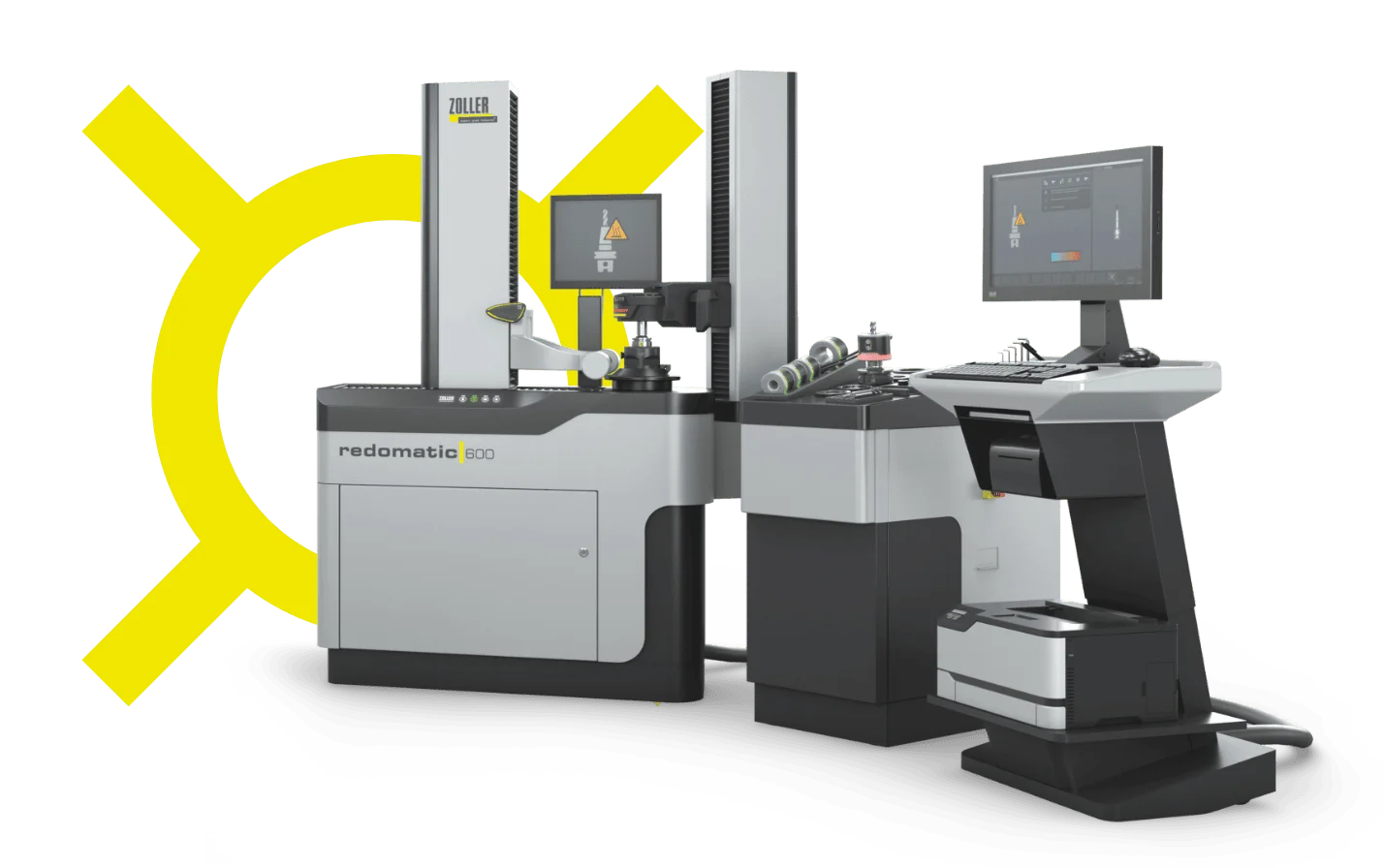

redomatic объединяет настройку, измерение и термоусадку. Оператор может установить инструмент на требуемую длину, выполнить термоусадку и измерить готовую сборку на одном рабочем месте.
Такой подход особенно полезен в серийном производстве, при подготовке комплектов инструмента, на многошпиндельных станках и в ситуациях, где критичны точный вылет и повторяемость наладки.
Операция 1
Установка инструмента
Операция 2
Термоусадка
Операция 3
Охлаждение
Операция 4
Измерение и контроль

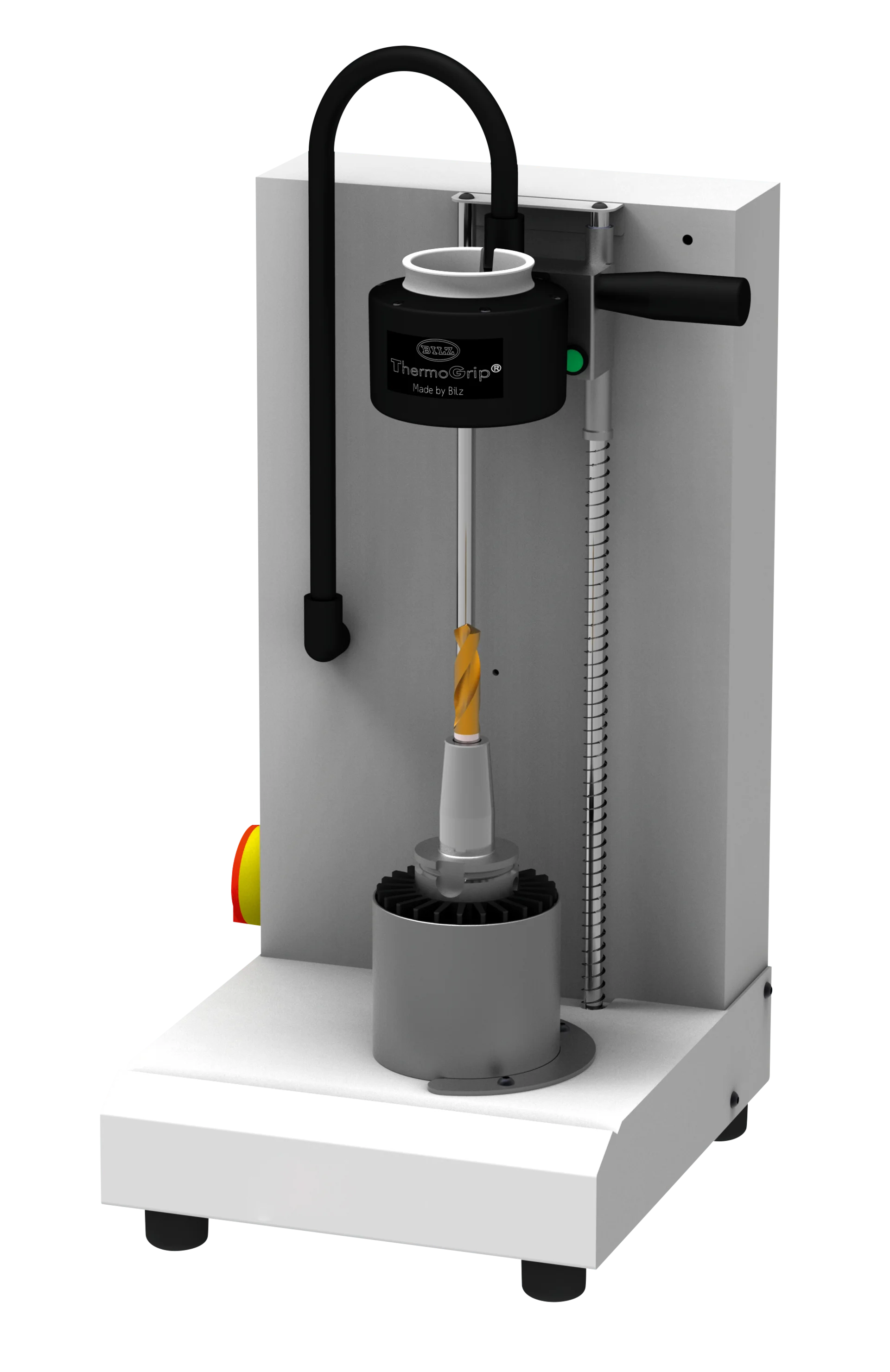

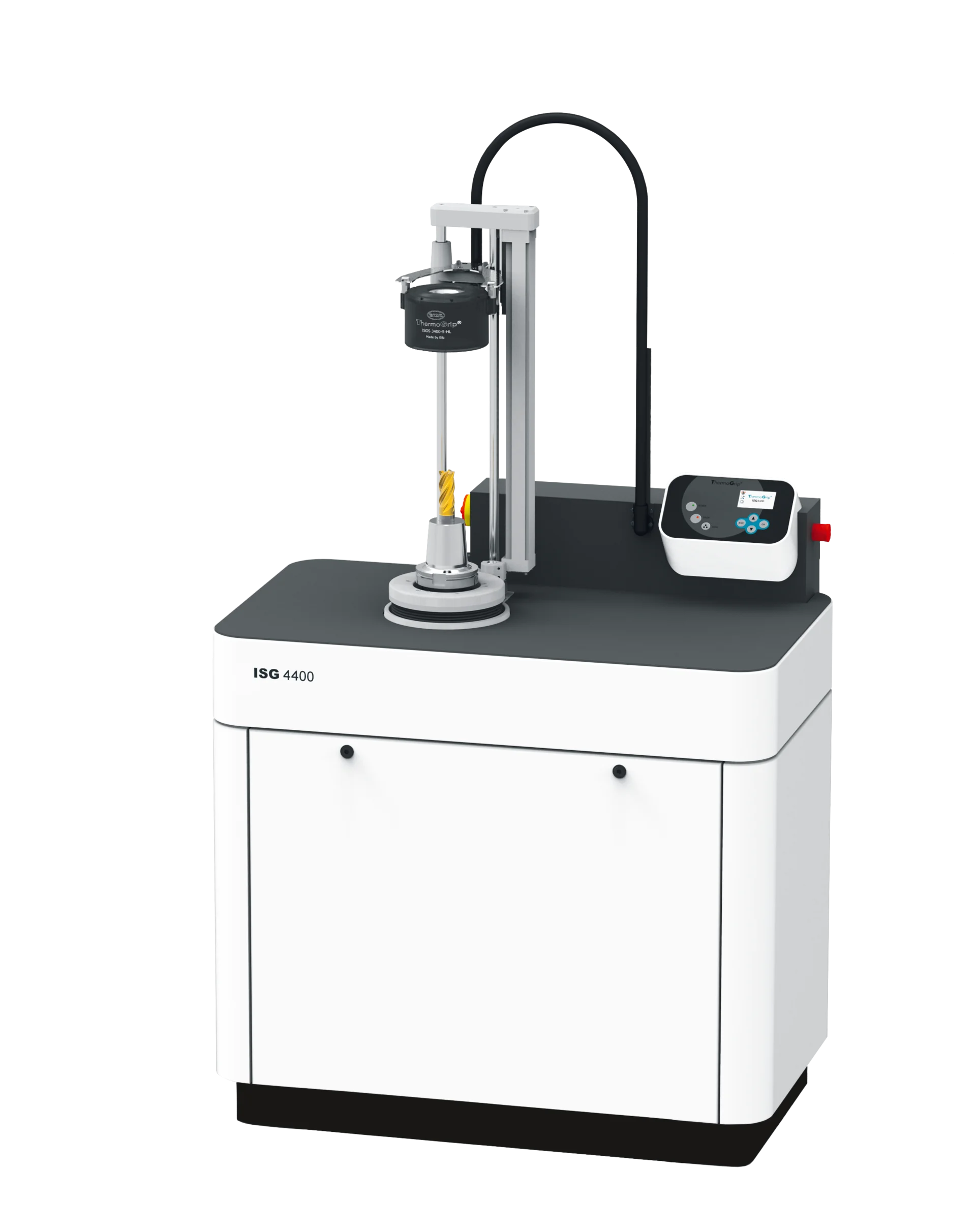

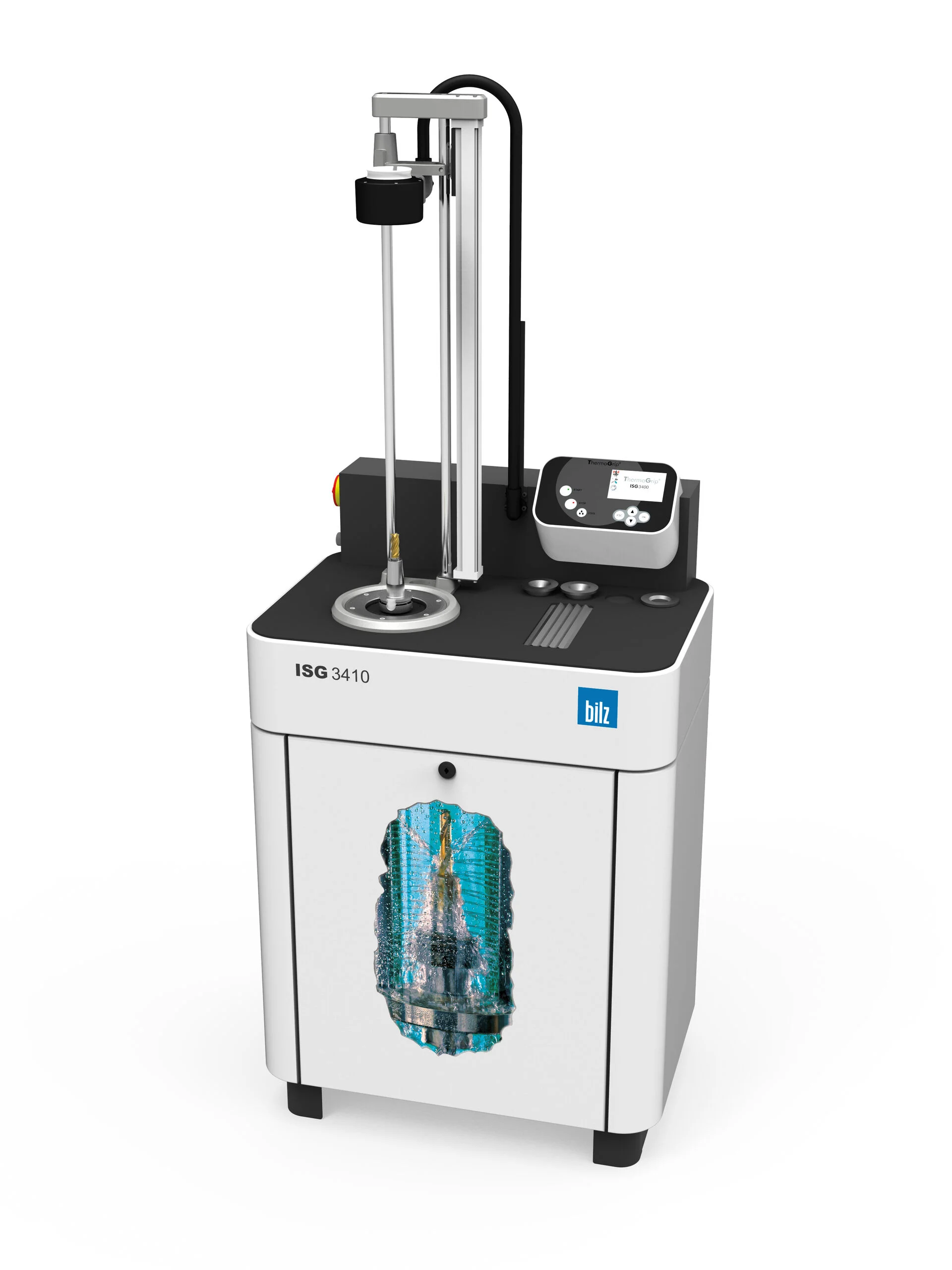

Оборудование BILZ ThermoGrip охватывает задачи от базовой ручной термоусадки до автоматических систем с жидкостным охлаждением и установок для крупной тяжёлой оснастки. Модель следует выбирать не только по максимальному диаметру, но и по количеству циклов, требуемой скорости охлаждения и массе инструментальной сборки.
Нагрев оправки обычно занимает относительно короткое время. Но после установки инструмента необходимо дождаться, пока посадка сформирует стабильный натяг, а сама сборка станет безопасной для дальнейшей работы. Поэтому на практике именно охлаждение часто определяет пропускную способность участка.
Если оправка быстро нагревается, но затем несколько минут остывает естественным образом, оператор вынужден ждать либо откладывать горячую сборку и возвращаться к ней позже. При десятках операций за смену это превращается в устойчивое узкое место.
После нагрева необходимо решить три задачи:

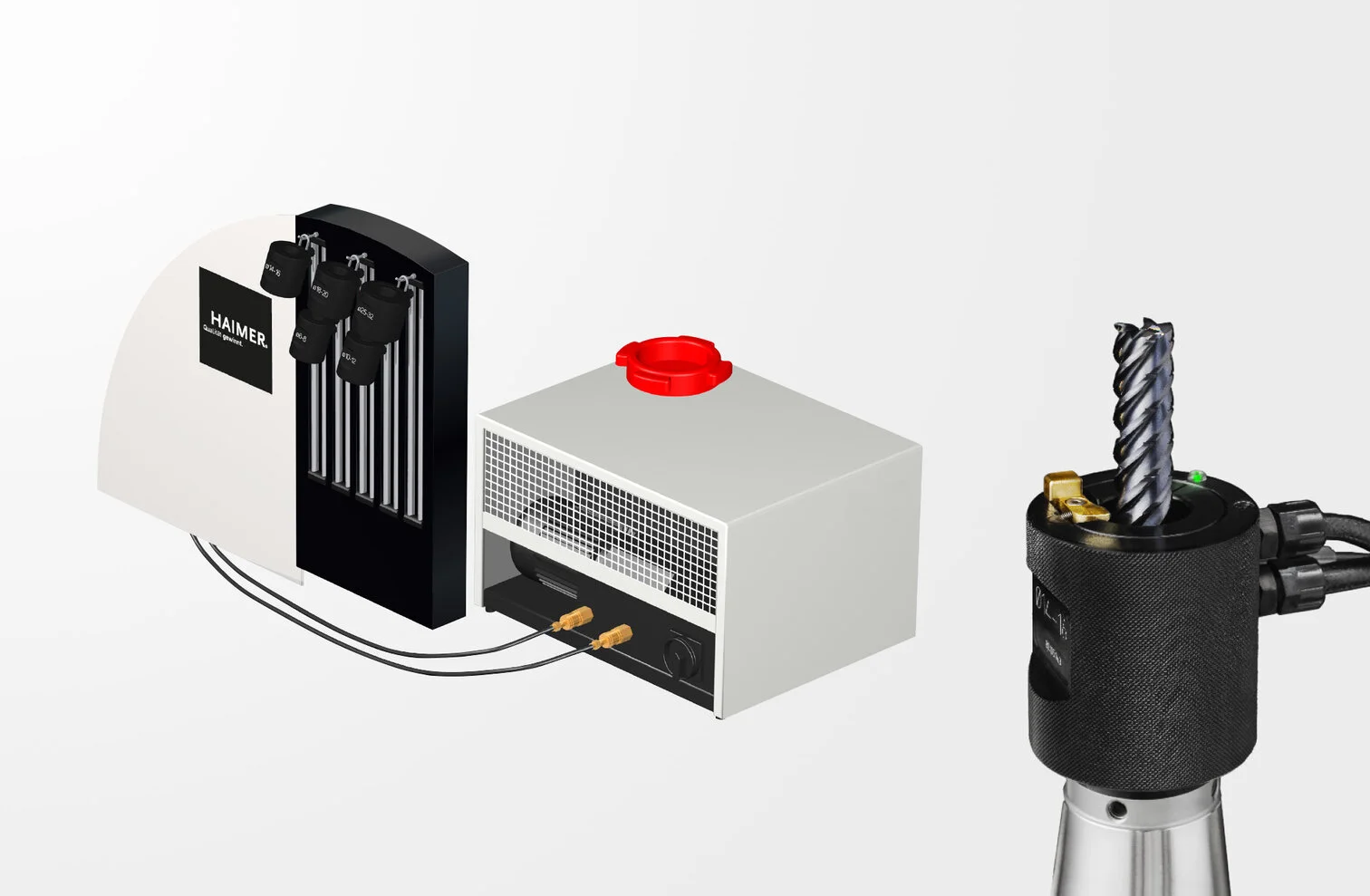

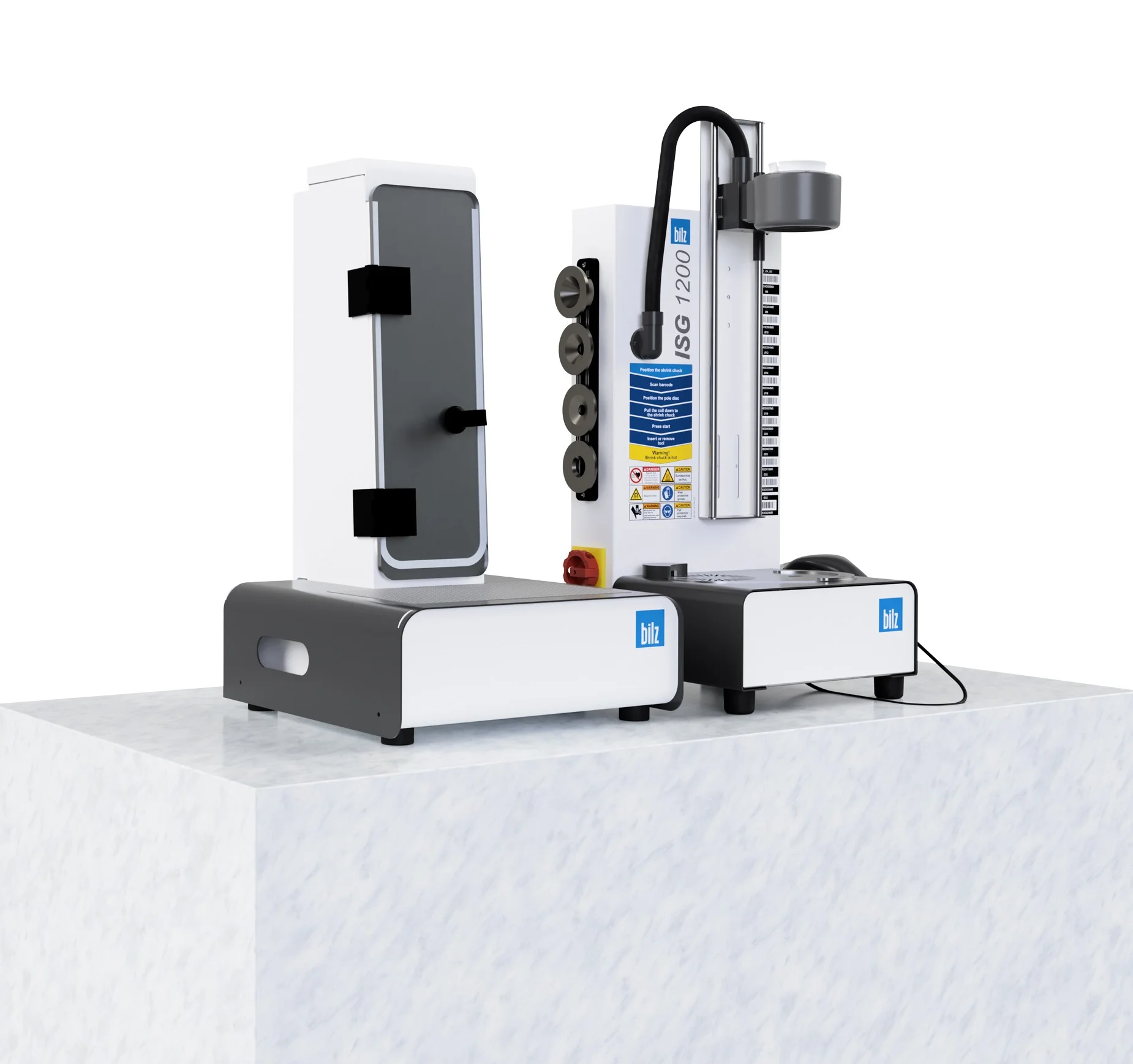

В автоматических системах термооправка охлаждается через жидкостный контур или в охлаждающей ванне. Это наиболее быстрый вариант для интенсивной работы, но после него оправку необходимо высушить. Такой способ явно применяется в жидкостных системах BILZ LC1200 и ISG3460-WK. Для ISG3460-WK указано около 20 секунд охлаждения с последующей сушкой сжатым воздухом.
| Способ охлаждения | Скорость | Особенности | Подходящее применение |
|---|---|---|---|
| Воздушное | Наиболее длительное | Чистый процесс, отсутствие жидкости, простая эксплуатация | Редкая или умеренная переоснастка |

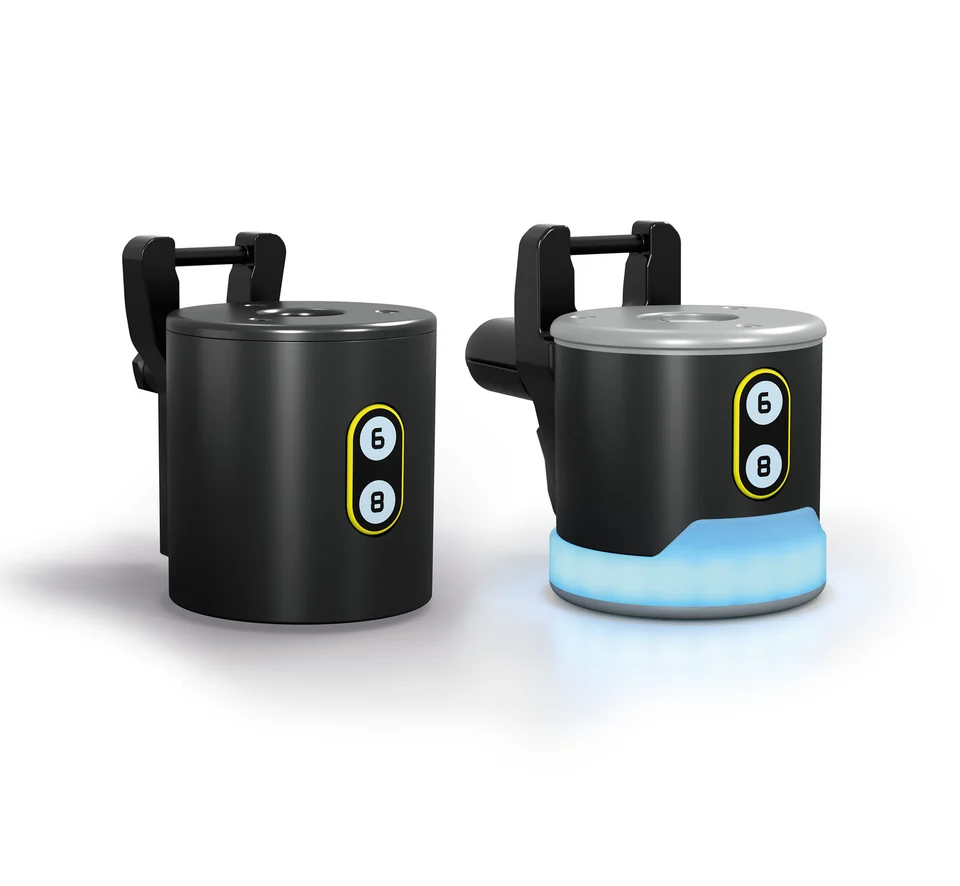

| Контактное | Быстрее воздушного | Нужны адаптеры под форму и размер оправки | Регулярная подготовка инструмента |
| Жидкостное | Наиболее быстрое в автоматических системах | Нужны обслуживание охлаждающего контура и сушка | Интенсивная работа и серийное производство |
Важно: скорость охлаждения во многом определяет количество готовых инструментальных сборок за час. Для оценки производительности следует учитывать полный цикл: подготовку, настройку, нагрев, установку инструмента, охлаждение, сушку и контроль.

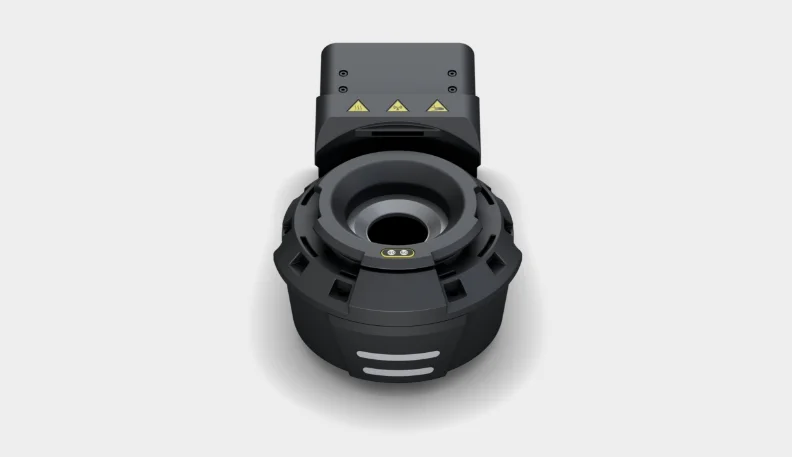

Крупные термоусадочные оправки требуют отдельного подхода. У стандартной установки может не хватить мощности, рабочего пространства катушки, допустимой грузоподъёмности или возможностей охлаждения.
Для таких задач применяют усиленные конфигурации, дополнительные катушки, поворотные механизмы и средства безопасной загрузки тяжёлых сборок. Важны не только номинальные размеры, но и удобство работы оператора, устойчивость установки и время полного цикла.
Не стоит выбирать оборудование исключительно по максимальному диаметру. Если основная масса инструмента находится в диапазоне 6-20 мм, а крупные оправки появляются редко, более рациональным может быть решение, оптимизированное под основной поток работ.
Многие проблемы при работе с термоусадочными оправками связаны с нарушением технологического режима: неверно подобранной катушкой, загрязнённой посадкой, слишком ранним снятием с охлаждения, повторным нагревом ещё горячей оправки или попыткой заменить контролируемый процесс случайными способами нагрева.
Промышленный фен не обеспечивает той же локализации и повторяемости нагрева, что специализированная индукционная система. Для регулярной подготовки точных инструментальных сборок это неравноценная замена.
Открытое пламя не обеспечивает контролируемого распределения температуры по рабочей зоне. Риск связан не только с длительностью нагрева, но и с локальным перегревом оправки, который сложно контролировать вручную.
Единого режима не существует. На процесс влияют геометрия оправки, диаметр хвостовика, длина зоны зажима, материал, тип инструмента и рекомендации изготовителя оснастки.
Безопасность
Вместо вопроса «HAIMER, ZOLLER или BILZ?» полезнее сначала описать собственный технологический процесс. Правильный выбор начинается с реальных оправок, диапазона хвостовиков, количества операций, требований к вылету и времени, которое предприятие готово тратить на полный цикл подготовки.
| Параметр | Что определить | Почему это важно |
|---|---|---|
| Диаметры инструмента | Основной диапазон и редкие максимальные размеры | Определяет подходящую конфигурацию, катушку и систему охлаждения |
| Количество операций | Циклов за смену, день и месяц | Позволяет оценить требуемую производительность и целесообразность автоматизации |
| Охлаждение | Воздушное, контактное или жидкостное | Влияет на длительность полного цикла и пропускную способность участка |
| Вылет инструмента | Нужна ли точная настройка длины и последующее измерение | Определяет необходимость интеграции с измерительным оборудованием |
| Автоматизация | Сканирование, Data Matrix, программное обеспечение, цифровой учёт | Снижает количество ручных операций и риск ошибки |
| Габариты и масса | Длина, наружный диаметр оправки и масса сборки | Определяет необходимость тяжёлой серии, подъёмных средств и специальной оснастки |
| Тип производства | Единичное, мелкосерийное или серийное | Влияет на экономический эффект автоматизации, измерения и ускоренного охлаждения |
При небольшом количестве операций часто достаточно компактной установки со стандартной катушкой и воздушным охлаждением, если технологический процесс не требует высокой скорости.
Когда операций много, на первый план выходят скорость охлаждения, удобство катушки, эргономика и сокращение ручных настроек.
При большом количестве однотипных сборок становятся оправданными автоматические циклы, жидкостное охлаждение, идентификация инструмента и цифровая прослеживаемость операций.
Если готовая сборка должна иметь точную длину и измеренные параметры, стоит рассматривать решения, объединяющие термоусадку с настройкой и измерением.
Стоимость оборудования имеет смысл оценивать не только по цене самой установки. Экономический эффект складывается из времени оператора, длительности полного цикла, числа ручных операций, повторных настроек и других потерь времени на конкретном участке.
Нагрев - лишь один из элементов цикла. Если установка быстро нагревает оправку, но затем оператор ждёт охлаждения, вручную подбирает адаптер, сушит сборку и отдельно измеряет вылет, реальная производительность остаётся ограниченной. Поэтому более дорогое решение может быть оправдано, если оно сокращает полный цикл, число ручных операций и перемещений между рабочими местами.
01
Экономия времени оператора
02
Сокращение времени подготовки инструмента
03
Снижение количества ручных операций
04
Меньше повторных настроек и корректировок
Индукционная термоусадка давно перестала быть просто способом нагреть патрон. Современная установка объединяет нагрев, охлаждение, настройку инструмента, идентификацию данных и, в отдельных конфигурациях, измерение готовой сборки.
HAIMER предлагает широкую линейку Power Clamp с Basic Line, Profi Line и i4.0 Line, NG-катушками и цифровыми функциями. ZOLLER делает акцент на управляемом процессе, визуальной навигации и сочетании термоусадки с настройкой и измерением. BILZ предлагает решения от компактных установок до автоматических систем с жидкостным охлаждением и тяжёлой серии для крупной оснастки.
Выбирать конкретное решение следует после анализа собственного процесса: какие оправки используются, сколько циклов выполняется за смену, какие диаметры являются основными, требуется ли точный вылет, где возникают задержки и сколько времени сотрудники реально тратят на подготовку каждого инструмента.
|
