Напольная усадочная станция HAIMER Power Clamp Sprint i4.0

Новинка

Артикул: PC408-I22-C21-EU

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

HAIMER »Power Clamp Sprint i4.0« (арт. PC408-I22-C21-EU) - напольная усадочная станция с инструментальной тумбой, интеллектуальной катушкой NG, сенсорным дисплеем 7″ и охлаждением воздухом с тонким распылением. Контур патрона и цанги не важен: отдельное охлаждающее тело под каждый профиль подбирать не нужно. Твёрдый сплав и HSS диаметром 3-32 мм, длина термопатрона до 535 мм, около 13 кВт. Высота 2560 мм, масса 550 кг.

Основные показатели

Охлаждение независимо от контура Воздух и тонкое распыление. Одно решение на патроны и усадочные цанги: охлаждающее тело под контур подбирать не нужно, посадочный конус остаётся сухим.

Контроль температуры Цикл охлаждения ведётся с контролем температуры. Охлаждающий блок опускается по центру и не задевает кромки инструмента.

Катушка NG VS32-H Длина и диаметр зоны нагрева одним поворотом, без стопорных дисков.

Дисплей 7″ и сеть Сенсорный экран и связь с участком. Сканер Data-Matrix - опция.

Диаметр инструмента Твёрдый сплав и HSS, 3-32 мм.

Длина термопатрона до 535 мм

Тумба Встроенный ящик. Преднастройка длины - опция.

Габарит и масса 1340 × 962 × 2560 мм, 550 кг. Рабочая высота 2560 мм, транспортная 1960 мм. Потолок и проём проверяют до отгрузки.

В поставку входит Станция, тумба, 2 прецизионных базовых держателя, 2 прецизионные опоры патрона.

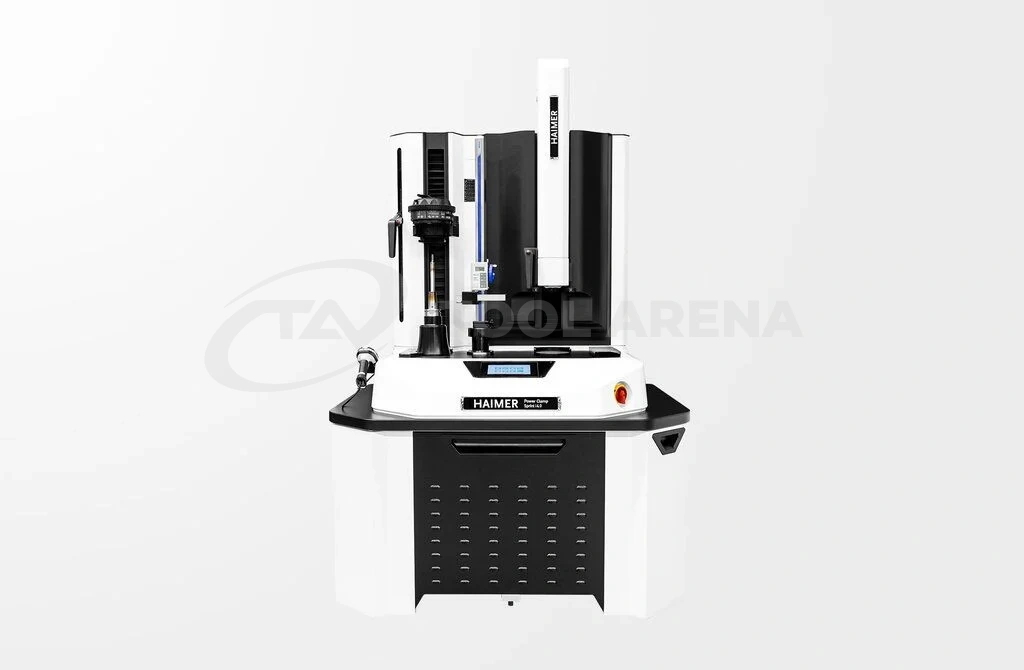

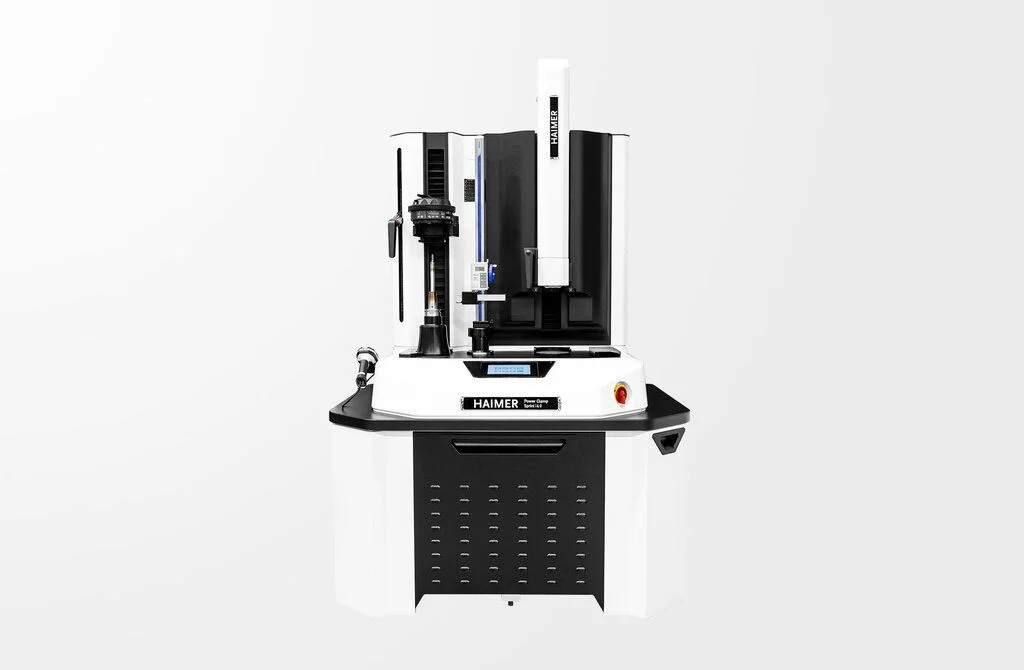

»Sprint i4.0« - тумба, катушка NG, охлаждение независимо от контура

Сенсорный дисплей 7″ - нагрев и охлаждение с панели

Индукционный нагрев - посадка инструмента в термопатрон

Два прецизионных держателя и две опоры входят в поставку

Зачем охлаждение воздухом вместо контактных тел

При разнотипном парке термопатронов и усадочных цанг контактное тело обычно подбирают под каждый наружный профиль. Модель »Sprint i4.0« охлаждает инструмент потоком воздуха с тонким распылением: геометрию оправки не нужно учитывать при смене оснастки, посадочный конус остаётся сухим, режущие кромки не контактируют с охлаждающим телом.

Модель выбирают для организации автономного участка термоусадки с напольным размещением, максимальной эргономикой, интегрированной инструментальной тумбой и прямым подключением к сети передачи данных предприятия.

Одно охлаждение на весь парк

Патроны и цанги с разным наружным контуром охлаждаются на одной станции. Отдельный набор контактных тел под диаметр не требуется.

Центрированный спуск

Охлаждающее тело опускается по оси патрона. Кромки инструмента не задеваются - это важно на дорогом концевом инструменте.

Сеть участка

Станция подключается к сети участка. Сканер Data-Matrix подключают, когда параметры усадки должны считываться с маркировки патрона, а не вводиться оператором вручную.

Индукционный модуль

Интеллектуальная катушка NG VS32-H

Одним поворотом задаются длина и диаметр. Стопорные диски не нужны. Диаметр инструмента - 3-32 мм, мощность около 13 кВт.

Катушка NG

NG VS32-H

Катушка греет только заданную зону, в том числе на нестандартных размерах. Длина термопатрона этой станции - до 535 мм.

Охлаждение

Воздух и распыление, независимо от контура

Охлаждающее тело под наружный контур выбирать не нужно. Цикл чистый, без остатков воды на конусе. Контроль температуры не допускает съём патрона до безопасной температуры. Это штатное воздушное охлаждение станции, а не контактные тела, как на модели Premium i4.0.

Охлаждение Sprint Дисплей 7″

Охлаждение независимо от контура

Справа установлена колонна охлаждения Sprint: воздух и тонкое распыление. Патрон и цанга охлаждаются одним способом, без смены контактных тел. Высота станции составляет 2560 мм. Перед заказом и монтажом необходимо проверить высоту потолков, балок перекрытий и габариты дверных проёмов на пути транспортировки.

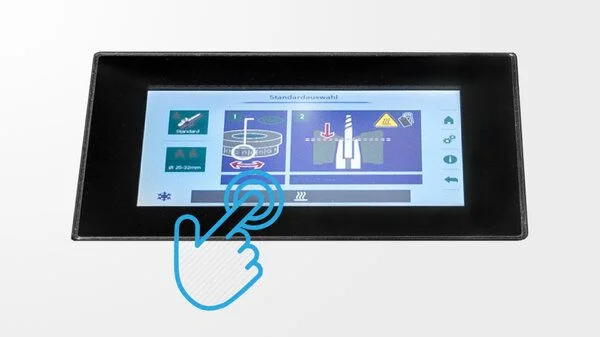

Сенсорный дисплей 7″

Крупные символы, выбор языка, устойчивость к воде, царапинам и удару. Нагрев и охлаждение запускаются с панели. Станция подключается к сети участка.

Стандартная комплектация

В поставку входят станция, тумба, 2 прецизионных базовых держателя и 2 прецизионные опоры патрона.

Охлаждение независимо от наружного контура

Интеллектуальная катушка NG VS32-H

Тумба Power Clamp Premium i4.0 / Sprint i4.0

2 прецизионных держателя и 2 прецизионные опоры

Опции

Сканер заказывают, если параметры усадки должны считываться с Data-Matrix на патроне. Преднастройка длины нужна, если вылет задают на этой же станции. Вытяжку ставят, если у поста нет общей вентиляции.

Сканер параметров усадки

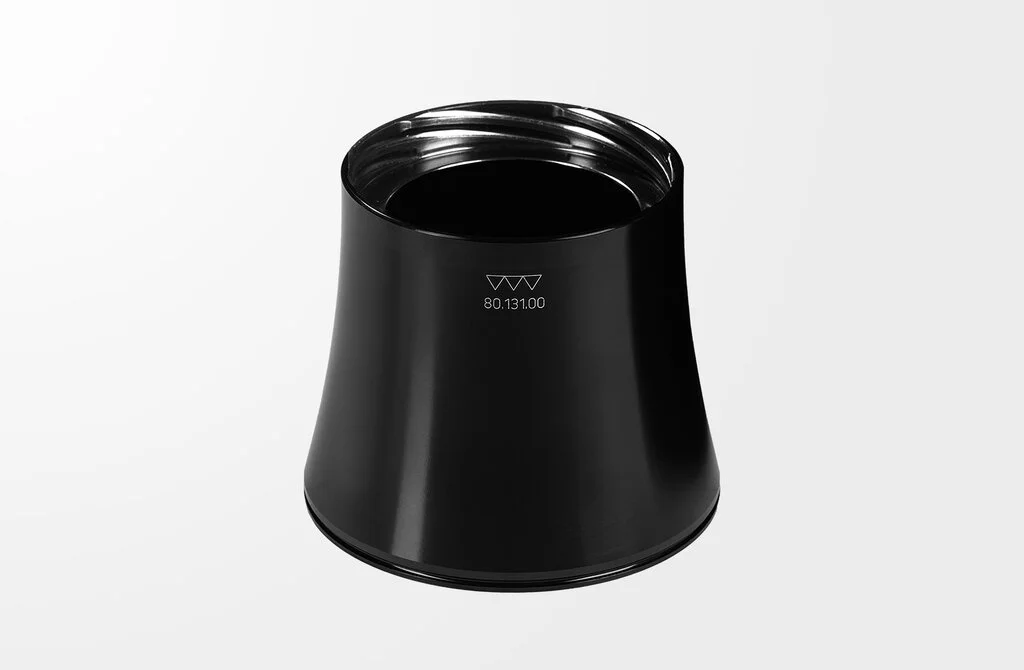

Дополнительный прецизионный базовый держатель

Прецизионный держатель для устройства усадки

Опора для усадочных цанг

Устройство извлечения сломанного инструмента

Вытяжка VS32-H/M Premium NG i4.0

Преднастройка длины

Технические характеристики

Параметр	»Power Clamp Sprint i4.0« · PC408-I22-C21-EU
Катушка	NG VS32-H
Диаметр инструмента	3-32 мм, твёрдый сплав и HSS
Максимальная длина термопатрона	535 мм
Мощность	около 13 кВт
Питание	3 × 400-480 В, 16 А
Охлаждение	воздух и распыление, независимо от контура, с контролем температуры
Дисплей	сенсорный 7″
Сеть участка	да
Ширина × глубина × высота	1340 × 962 × 2560 мм (рабочая), 1340 × 962 × 1960 мм (транспортная)
Масса	550 кг

Напольная станция: рабочая высота 2560 мм, транспортная 1960 мм, масса 550 кг. Охлаждение - воздух и тонкое распыление, без контактных охлаждающих тел.

Часто задаваемые вопросы

Чем охлаждение воздухом отличается от контактного?

Контактное охлаждение требует подбора охлаждающего тела под наружный профиль патрона. В системе Sprint воздух и распыление работают с патронами и цангами разной геометрии без смены оснастки, посадочный конус остаётся сухим. Станция выше: рабочая высота 2560 мм.

Пройдёт ли станция по высоте?

Высота в рабочем положении 2560 мм, в транспортном - 1960 мм. Перед заказом проверяют высоту потолков, балок и проёмов на пути к месту установки.

Нужна ли преднастройка длины?

В поставку не входит. Её заказывают, если вылет нужно выставить на этой же станции, без отдельного пресеттера. Без опции станция усаживает, но не является измерительным прибором.

Обязателен ли сканер?

Нет. Сеть и разъём есть. Сканер Data-Matrix - опция, если режим должен считываться с патрона.

Какое питание нужно?

3 × 400-480 В, 16 А, около 13 кВт. Параметры электроподключения и требования к основанию рассчитываются индивидуально под место установки (масса станции 550 кг).
