Термоусадочные установки для инструмента

Термоусадочные установки для инструмента: современный стандарт высокоточного крепления

Качество крепления режущего инструмента напрямую влияет на точность обработки, стойкость инструмента, качество поверхности детали и стабильность технологического процесса. При работе на современных станках с ЧПУ даже незначительное биение инструмента может привести к ускоренному износу режущих кромок, ухудшению качества обработки и снижению производительности оборудования.

Одним из наиболее эффективных способов крепления инструмента является технология термоусадки. Термоусадочные установки позволяют быстро и безопасно устанавливать инструмент в специальные термопатроны, обеспечивая высокую точность базирования, надёжную фиксацию и минимальное радиальное биение. Благодаря этим преимуществам технология широко применяется на предприятиях машиностроения, авиационной промышленности, автомобилестроения, энергетики и других отраслях, где предъявляются повышенные требования к качеству обработки.

Что такое термоусадка инструмента

Термоусадочная технология основана на изменении размеров посадочного отверстия оправки под воздействием температуры. Во время нагрева посадочное отверстие временно увеличивается, что позволяет установить режущий инструмент. После охлаждения материал оправки возвращается к первоначальным размерам и надёжно фиксирует инструмент по всей поверхности контакта.

В результате образуется прочное и высокоточное соединение без дополнительных механических элементов, зажимных гаек или цанг. Такая конструкция обеспечивает высокую жёсткость системы и стабильность параметров даже при интенсивной эксплуатации.

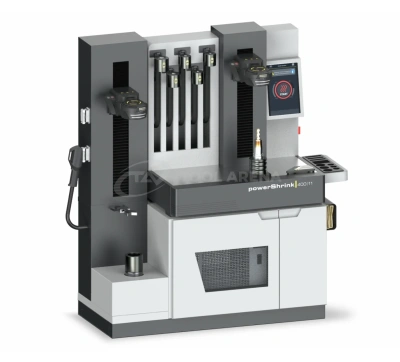

Как работает термоусадочная установка

Процесс установки инструмента занимает всего несколько минут и состоит из нескольких этапов. Оправка нагревается в зоне посадочного отверстия с помощью индукционного нагрева, после чего оператор устанавливает или извлекает инструмент. После охлаждения инструмент надёжно фиксируется внутри оправки.

Современные термоусадочные установки оснащаются системами автоматического контроля параметров нагрева, защитой от перегрева и удобными средствами управления, что позволяет обеспечить безопасность работы и стабильное качество сборки инструментальных узлов.

Преимущества термоусадочного крепления инструмента

Технология термоусадки получила широкое распространение благодаря сочетанию высокой точности, надёжности и простоты эксплуатации. По сравнению с традиционными способами крепления она позволяет значительно улучшить характеристики инструментальной системы.

• минимальное радиальное биение инструмента;
• высокая точность позиционирования;
• равномерное распределение зажимного усилия;
• повышенная жёсткость инструментальной сборки;
• уменьшение вибраций при обработке;
• увеличение стойкости режущего инструмента;
• возможность работы на высоких оборотах шпинделя;
• повышение качества поверхности деталей;
• стабильность параметров обработки.

Почему биение инструмента имеет значение

Даже небольшое радиальное биение оказывает существенное влияние на работу инструмента. При увеличении биения нагрузка распределяется неравномерно между режущими кромками, что приводит к ускоренному износу отдельных участков инструмента и снижению качества обработки.

Особенно заметно влияние биения при высокоскоростном фрезеровании, обработке закалённых материалов, изготовлении прецизионных деталей и работе с инструментом малого диаметра. Использование термоусадочных патронов позволяет минимизировать этот эффект и обеспечить стабильную работу инструмента.

Влияние способа крепления на срок службы инструмента

Срок службы режущего инструмента зависит не только от качества самого инструмента и режимов резания, но и от характеристик системы крепления. Недостаточная жёсткость или повышенное биение способны существенно сократить ресурс инструмента и привести к внеплановым затратам.

Благодаря высокой точности и равномерному распределению нагрузок термоусадочные оправки помогают увеличить стойкость инструмента и снизить расходы на его замену или восстановление.

Сравнение популярных способов крепления инструмента

Где применяются термоусадочные технологии

Термоусадочные установки используются на предприятиях, где требуется высокая точность обработки и максимальная эффективность работы режущего инструмента.

• авиационная промышленность;
• автомобилестроение;
• машиностроение;
• энергетическое машиностроение;
• производство пресс-форм и штампов;
• медицинская промышленность;
• инструментальные производства;
• предприятия с высокоскоростной обработкой.

Когда использование термоусадки наиболее эффективно

Наибольший эффект технология обеспечивает при работе с высокоточными деталями, инструментом малого диаметра, труднообрабатываемыми материалами и высокими скоростями резания. В таких условиях качество крепления оказывает критическое влияние на стабильность обработки и срок службы инструмента.

Также термоусадочные системы часто применяются при изготовлении сложных деталей с высокими требованиями к шероховатости поверхности и точности размеров.

Как выбрать термоусадочную установку

При выборе оборудования необходимо учитывать тип используемых оправок, диапазон диаметров инструмента, объём производства и интенсивность эксплуатации. Для небольших инструментальных участков могут быть достаточны компактные установки, тогда как крупным предприятиям целесообразно рассматривать решения с расширенными функциями автоматизации и повышенной производительностью.

Также важно обращать внимание на удобство эксплуатации, скорость нагрева, наличие систем охлаждения и возможности безопасной работы с различными типами инструментальных оправок.

Экономический эффект от внедрения термоусадочных технологий

Несмотря на первоначальные инвестиции в оборудование и оснастку, внедрение термоусадочной технологии позволяет снизить общие производственные затраты. Повышение стойкости инструмента, уменьшение количества брака, сокращение времени переналадки и улучшение качества обработки обеспечивают ощутимый экономический эффект на протяжении всего срока эксплуатации оборудования.

Для предприятий с высокой загрузкой оборудования дополнительные преимущества проявляются в повышении стабильности технологических процессов и снижении затрат на обслуживание инструментального хозяйства.

Часто задаваемые вопросы

Что такое термопатрон?

Термопатрон — это инструментальная оправка, предназначенная для крепления инструмента методом термоусадки. Фиксация инструмента осуществляется за счёт температурного расширения и последующего сжатия материала оправки.

Можно ли использовать термоусадочные оправки для любого инструмента?

Технология подходит для большинства видов фрез, сверл, разверток и другого инструмента с цилиндрическим хвостовиком, соответствующим параметрам оправки.

Чем термопатрон лучше цангового патрона?

Термопатроны обеспечивают более высокую точность, меньший уровень биения и большую жёсткость инструментальной системы, что особенно важно при высокоскоростной и высокоточной обработке.

Насколько безопасна термоусадка инструмента?

Современные термоусадочные установки оснащаются системами контроля нагрева и защиты оператора, что делает процесс безопасным и удобным при соблюдении рекомендаций производителя.

Заключение

Термоусадочные установки являются важным элементом современного инструментального хозяйства и позволяют реализовать преимущества высокоточной обработки на практике. Минимальное биение, высокая жёсткость соединения и стабильность параметров делают технологию термоусадки одним из наиболее эффективных способов крепления режущего инструмента для современных производственных предприятий.
