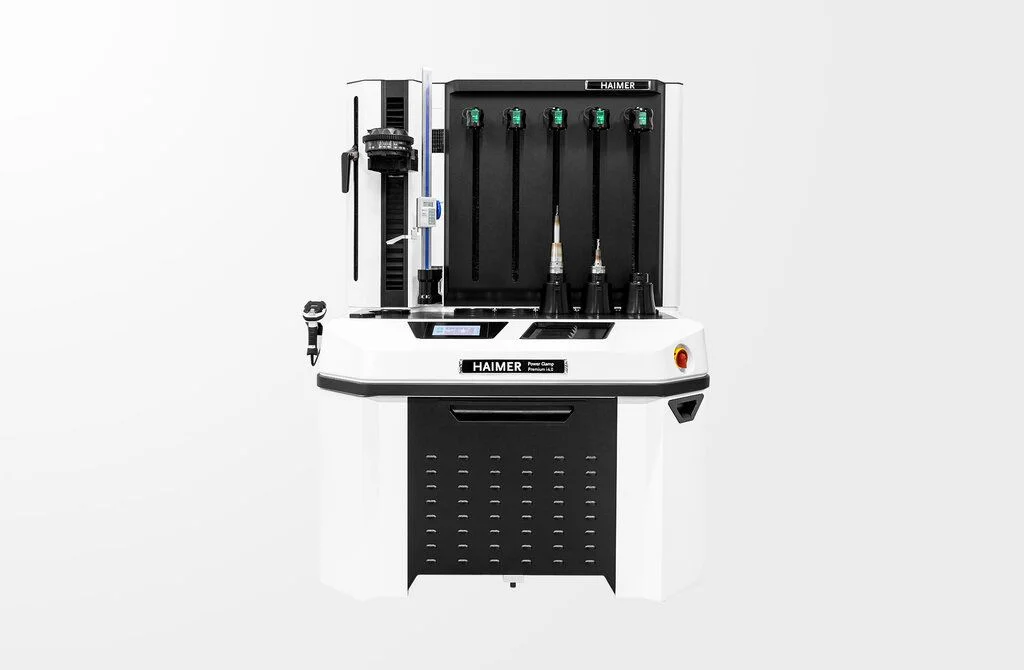

Напольная усадочная станция HAIMER Power Clamp Premium i4.0
Новинка
Артикул:
PC407-I22-C11-EU
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
HAIMER »Power Clamp Premium i4.0« (арт. PC407-I22-C11-EU) - напольная усадочная станция с инструментальной тумбой, катушкой NG, сенсорным дисплеем 7″ и пятью контактными охлаждающими телами на линейных направляющих. TME с контролем температуры входит в поставку: станция сама подсказывает, какое тело готово к работе. Твёрдый сплав и HSS диаметром 3-32 мм, длина термопатрона до 535 мм, около 13 кВт. Высота 1816 мм, масса 535 кг.
Основные показатели
Пять охлаждающих тел на направляющих Линейный ход и спуск по центру патрона - кромки инструмента не задеваются. Автоматическая сигнализация нужной позиции.

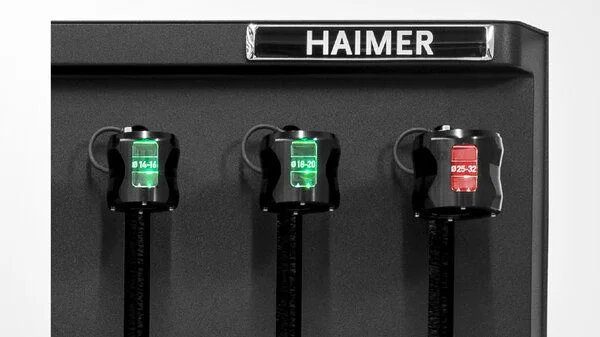

TME в поставке Датчик в алюминиевом охлаждающем теле: красный сигнал - патрон ещё нагрет, зелёный - температура безопасна для съёма. Контроль температуры входит в стандартную комплектацию.
Катушка NG VS32-H Длина и диаметр зоны нагрева одним поворотом, без стопорных дисков.
Дисплей 7″ и сеть Сенсорный экран и связь с участком. Сканер Data-Matrix - опция.
Диаметр инструмента Твёрдый сплав и HSS, 3-32 мм.
Длина термопатрона до 535 мм
Тумба Speed Cooler и Cooling Manager, встроенный ящик. Преднастройка длины - опция.
Габарит и масса 1340 × 914 × 1816 мм, 535 кг.
В поставку входит Станция, тумба, Speed Cooler и Cooling Manager, 2 прецизионных базовых держателя, 2 прецизионные опоры патрона.
Зачем пять тел на направляющих и TME в стандарте
При интенсивной серийной работе оператору не требуется тратить время на ручной выбор охлаждающего тела: »Premium i4.0« автоматически подсвечивает нужную позицию. Система TME световой индикацией информирует о безопасной температуре патрона, а прецизионные линейные направляющие опускают охлаждающее тело строго по оси, исключая риск повреждения режущих кромок.
Станция представляет собой устойчивый напольный комплекс массой 535 кг с интегрированной инструментальной тумбой и эргономичной высотой рабочей зоны 1816 мм. Контактное охлаждение отводит тепло примерно за 30 секунд, исключая появление влаги и коррозии. Если требуется цикл без подбора охлаждающих тел, обратите внимание на модель с воздушным охлаждением Sprint i4.0.
Сигнализация станции
Станция автоматически указывает требуемое охлаждающее тело: оператору не нужно вручную сверяться с таблицей диаметров.
TME уже в поставке
Световая индикация на охлаждающем теле: красный сигнал предупреждает о высокой температуре, зелёный подтверждает безопасность извлечения. Контроль температуры входит в базовую комплектацию.
Сухой контакт около 30 с
Оправка остаётся сухой, а радиальное биение и геометрия патрона сохраняются стабильными. Горячие зоны закрыты телом.
Индукционный модуль
Интеллектуальная катушка NG VS32-HОдним поворотом задаются длина и диаметр. Стопорные диски не нужны. Диаметр 3-32 мм, мощность около 13 кВт, длина патрона до 535 мм.
Охлаждение
Контакт на направляющих плюс TMEПять охлаждающих тел на линейных направляющих; станция указывает нужную позицию. Датчик в алюминиевом теле: красный сигнал - патрон ещё нагрет, зелёный - температура безопасна для съёма. Speed Cooler и Cooling Manager входят в поставку.
Стандартная комплектация
В поставку входят станция, тумба, Speed Cooler и Cooling Manager, 2 прецизионных базовых держателя и 2 прецизионные опоры патрона. Контроль температуры TME входит в стандартную комплектацию.
Интеллектуальная катушка NG VS32-H
Тумба Power Clamp Premium i4.0 / Sprint i4.0
Охлаждение TME с контролем температуры, 13 кВт
Интегрированное контактное охлаждение, 5 тел
2 прецизионных держателя и 2 прецизионные опоры
Опции
Сканер заказывают, если параметры усадки должны считываться с Data-Matrix на патроне. Преднастройка длины нужна, если вылет задают на этой же станции. Вытяжку ставят, если у поста нет общей вентиляции.
Сканер параметров усадки
Дополнительный прецизионный базовый держатель
Прецизионный держатель для устройства усадки
Опора для усадочных цанг
Устройство извлечения сломанного инструмента
Вытяжка VS32-H/M Premium NG i4.0
Преднастройка длины
Технические характеристики
| Параметр | »Power Clamp Premium i4.0« · PC407-I22-C11-EU |
|---|---|
| Катушка | NG VS32-H |
| Диаметр инструмента | 3-32 мм, твёрдый сплав и HSS |
| Максимальная длина термопатрона | 535 мм |
| Мощность | около 13 кВт |
| Питание | 3 × 400-480 В, 16 А |
| Охлаждение | контактное, 5 тел на линейных направляющих, около 30 с |
| TME | в поставке |
| Дисплей | сенсорный 7″ |
| Сеть участка | да |
| Ширина × глубина × высота | 1340 × 914 × 1816 мм |
| Масса | 535 кг |
TME и пять охлаждающих тел на направляющих входят в поставку. Высота станции 1816 мм.
Часто задаваемые вопросы
TME нужно заказывать отдельно?
Нет. На этой модели TME с красным и зелёным индикатором входит в поставку вместе с Speed Cooler и Cooling Manager.
Чем контакт на направляющих отличается от охлаждения воздухом?
На этой модели пять контактных охлаждающих тел и сухой съём тепла примерно за 30 с; станция указывает, какое тело соответствует диаметру. Воздушное охлаждение с распылением не требует подбора тела, но станция выше. Выбор зависит от парка цанг и от высоты потолка в цехе.
Нужна ли преднастройка длины?
В поставку не входит. Её заказывают, если вылет нужно выставить на этой же станции. Без этой опции станция выполняет усадку, но не заменяет пресеттер.
Обязателен ли сканер?
Нет. Станция уже готова к подключению к сети участка. Сканер Data-Matrix заказывается отдельно.
Какое питание и основание нужны?
3 × 400-480 В, 16 А, около 13 кВт. Масса 535 кг, высота 1816 мм. Требования к основанию и точке подключения рассчитываются исходя из условий монтажа на объекте.
