Зажимные цилиндры

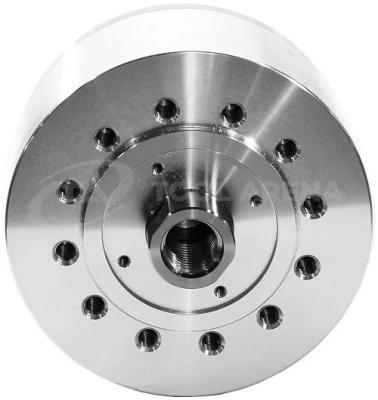

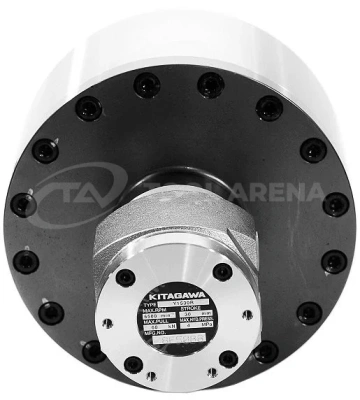

Устройство и кинематика вращающегося зажимного цилиндра

В отличие от стационарных гидравлических цилиндров, используемых в прессах или станочных тисках, токарный зажимной цилиндр работает в экстремальных динамических условиях. Его корпус жестко закреплен на шпинделе и вращается вместе с ним на высоких скоростях, в то время как коллектор подвода рабочей жидкости остается неподвижным.

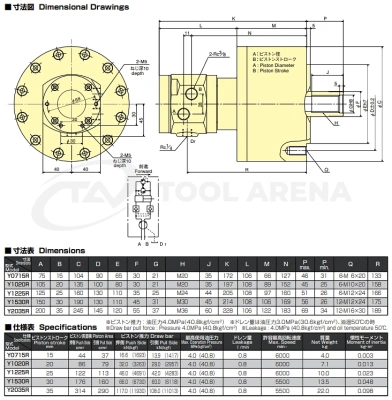

Конструктивно узел состоит из трех ключевых элементов:

• Вращающийся корпус гидроцилиндра: изготавливается из легированной закаленной стали и проходит обязательную динамическую балансировку по классу G2.5, что предотвращает появление биений и вибраций шпиндельного узла.
• Неподвижный распределительный коллектор (масляный распределитель): подает гидравлическое масло под давлением во вращающийся корпус через прецизионный зазор со специализированными гидродинамическими уплотнениями.
• Двухсторонний поршневой блок: передает тяговое или нажимное усилие на внутреннюю трубу или шток зажима. При подаче масла в поршневую полость происходит зажим детали, а при подаче в штоковую полость - отжим.

Механика передачи усилия и гидравлический расчет зажима

Развиваемое цилиндром осевое усилие рассчитывается исходя из площади поршня и давления в гидросистеме станка. Например, при рабочем давлении 35 бар и эффективной площади поршня 100 см² цилиндр создает осевую тягу порядка 35 кН (около 3.5 тонн).

Далее это осевое усилие передается по тяге внутрь токарного патрона, где клиновой механизм (система клин-рейка) преобразует продольное движение в радиальное перемещение кулачков. Коэффициент трансформации усилия в клиновых патронах обычно составляет от 1:3 до 1:4. Таким образом, осевая тяга цилиндра в 35 кН преобразуется в суммарное радиальное зажимное усилие кулачков порядка 100 - 140 кН.

При выборе цилиндра важно учитывать динамические потери: на частотах вращения свыше 4000 об/мин на кулачки патрона начинает действовать центробежная сила, стремительно снижающая фактическое зажимное усилие. Вращающийся гидроцилиндр должен иметь достаточный запас по тяге, чтобы компенсировать этот эффект и исключить вырыв детали из кулачков.

Безопасность и автоматизация: гидрозамки и контроль хода ЧПУ

Современные требования безопасности к металлообрабатывающему оборудованию (в частности, европейский стандарт EN 1550) предъявляют жесткие требования к зажимным системам. Вращающийся цилиндр оснащается двумя критически важными системами:

1. Встроенные предохранительные клапаны (пилотные гидрозамки)

Обратные клапаны смонтированы непосредственно внутри вращающегося корпуса цилиндра. В случае внезапного обрыва гидравлического шланга, падения давления в гидростанции или аварийного отключения электроэнергии гидрозамок мгновенно запирает масло в рабочей полости цилиндра. Это позволяет удержать заготовку в патроне до полной остановки вращения шпинделя по инерции.

2. Система контроля положения поршня (Stroke Control)

На задней части неподвижного коллектора устанавливается бесконтактный бесконтактный блок с индуктивными датчиками или линейным энкодером. Датчики отслеживают крайние и рабочее положения поршня и передают сигналы в контроллер ЧПУ:

• Положение «Разжато»: подтверждает полный отвод кулачков для загрузки заготовки роботом или оператором.
• Положение «Правильный зажим»: подтверждает, что деталь зажата в пределах допустимого хода кулачков. Только при получении этого сигнала ЧПУ разрешает запуск вращения шпинделя и выполнение управляющей программы.
• Положение «Переход хода / Ошибка»: срабатывает, если деталь отсутствует в патроне или её диаметр меньше допустимого допуска. Система ЧПУ мгновенно блокирует запуск станка.

Эксплуатационные требования: чистота масла и охлаждение

Долговечность и надежность зажимного цилиндра напрямую зависят от качества гидравлической жидкости. Из-за минимальных зазоров между вращающимся корпусом и распределительным коллектором любые механические примеси в масле приводят к задирам поверхности и ускоренному износу уплотнений.

Для корректной работы зажимного гидроцилиндра необходимо соблюдать следующие правила:

• Класс чистоты гидравлического масла: не хуже ISO 4406 18/16/13 (или NAS 8). В гидросистеме станка обязательно наличие напорного фильтра с тонкостью фильтрации не грубее 10 - 15 мкм.
• Контроль температуры: при непрерывном вращении на высоких оборотах трение в уплотнениях вызывает нагрев коллектора. Температура масла не должна превышать +50 - +55 °C, иначе происходит разжижение рабочей жидкости и падение давления зажима.
• Удаление воздуха (деаэрация): при монтаже или замене шлангов в гидрополостях цилиндра может оставаться воздух. В конструкции предусмотрены специальные винты спуска воздуха. Завоздушивание приводит к "мягкому" зажиму и рывкам (эффекту stick-slip).
• Отвод дренажного масла: дренажная линия от коллектора должна отводиться в гидробак самотеком, без создания обратного подпора, чтобы не допустить выдавливания манжет.
