Укрощение молнии: как современная электроэрозия решает «невозможные» задачи производства

Представьте стандартную ситуацию в цеху: на столе лежит блок из закаленной инструментальной стали или титанового сплава. Вам нужно прорезать в нем глубокий узкий паз с идеально острыми внутренними углами или прошить сетку отверстий диаметром в волос. Классическая фреза здесь — не помощник. Она либо сломается, либо «отыграет» на тонкой стенке, либо просто не возьмет материал из-за его твердости.

Именно в этот момент инженеры вспоминают про «магию» электроэрозии. Там, где бессильна механика, в дело вступает управляемая энергия электрического разряда. В профессиональной среде этот метод часто называют «резкой металла молнией», и это не просто красивая метафора, а точное описание физики процесса.

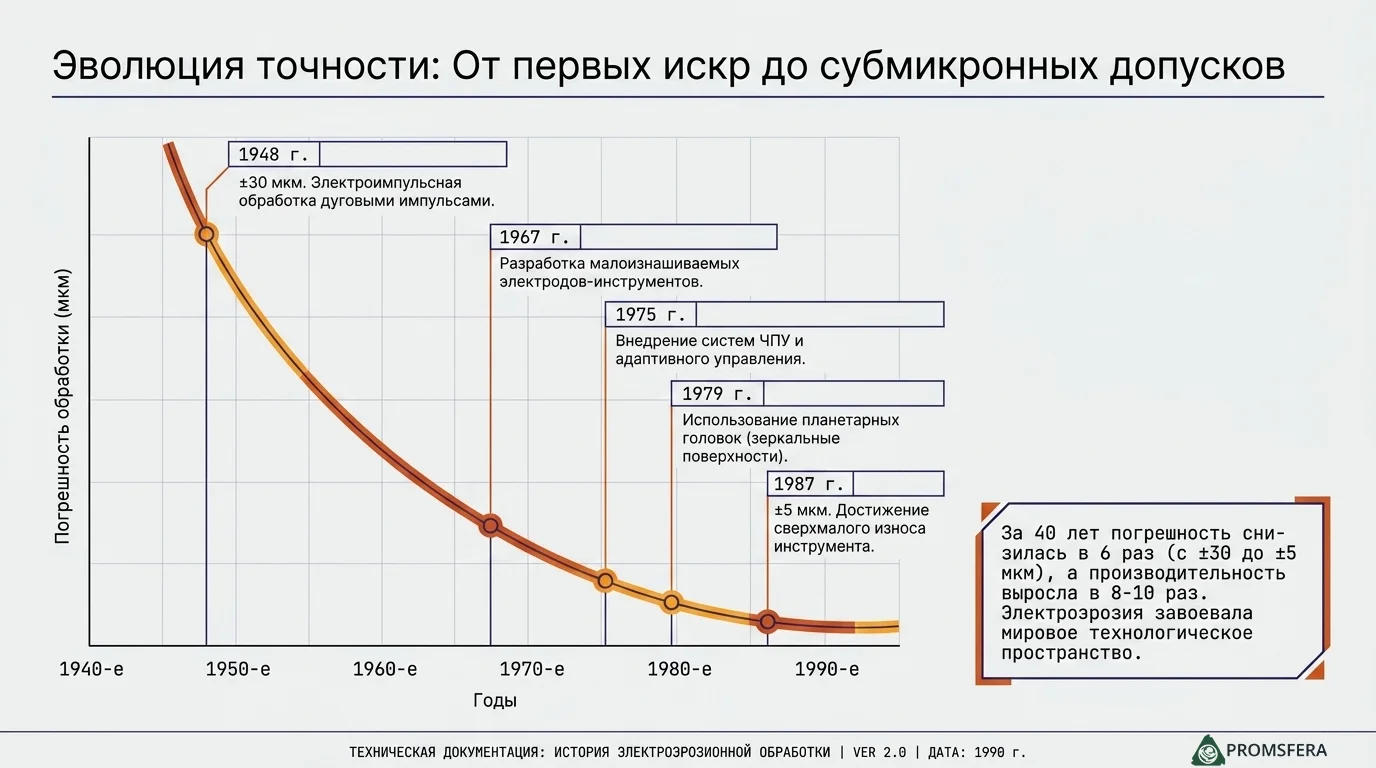

От «вредного эффекта» к триумфу технологий: немного истории

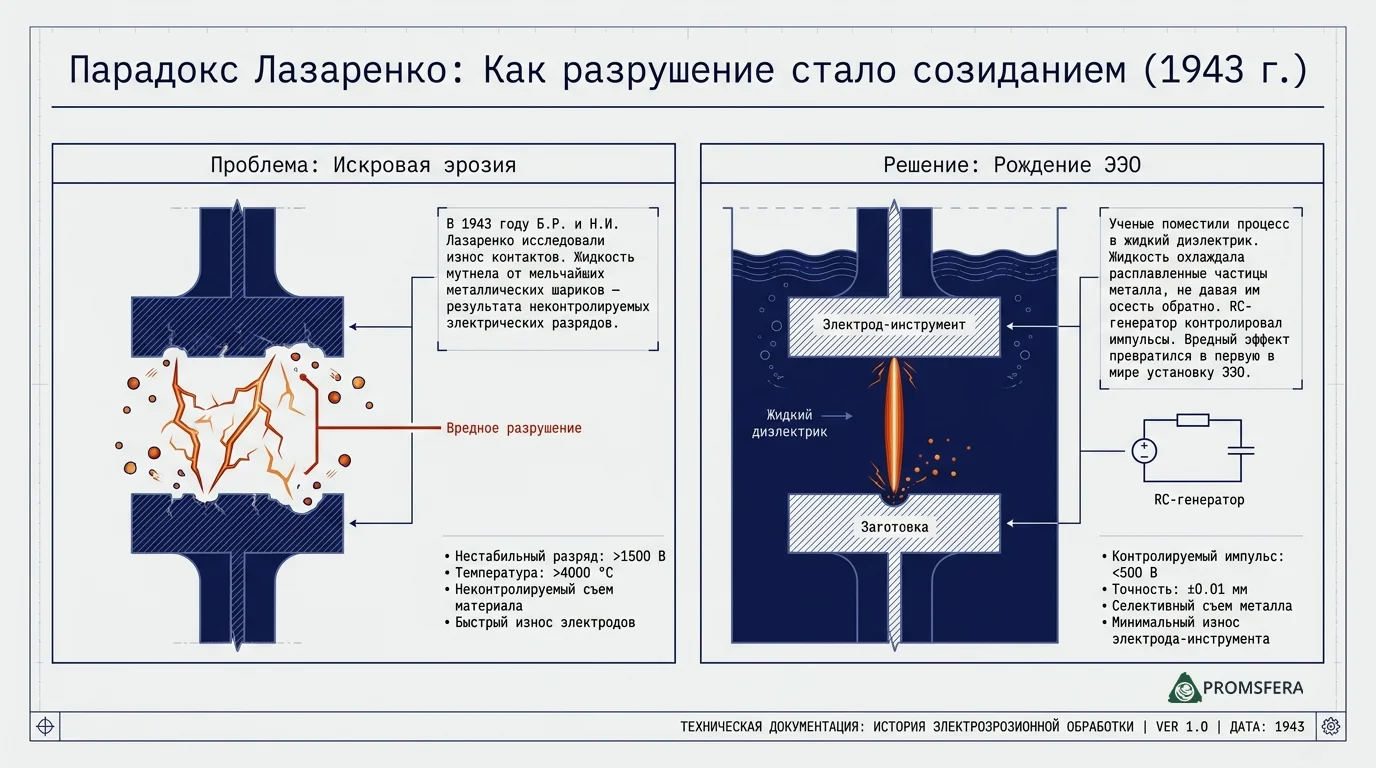

Удивительно, но технология, которая сегодня позволяет создавать детали для космических двигателей и медицинских имплантатов, родилась из попытки решить техническую проблему износа. В 1943 году советские ученые, супруги Борис и Наталия Лазаренко, исследуя причины разрушения электрических контактов в автомобильных прерывателях, заметили парадокс: электрическая искра не просто портит поверхность, она направленно и очень точно «выгрызает» металл.

Вместо того чтобы бороться с этим эффектом, Лазаренко решили поставить его на службу промышленности. Поместив электроды в жидкий диэлектрик (изолирующую среду), они создали первую в мире установку, способную прошивать отверстия в самых твердых материалах. Это изобретение открыло новую эру, в которой твердость заготовки перестала быть препятствием для её обработки.

Как это работает?

Принцип электроэрозионной обработки (EDM) можно сравнить с работой крошечного, но невероятно мощного отбойного молотка, который никогда не касается поверхности.

1. Генератор импульсов посылает серию высокочастотных разрядов на инструмент и деталь.
2. Между ними всегда есть микроскопический зазор, заполненный диэлектриком (обычно деионизированной водой или специальным маслом).
3. Когда напряжение достигает критической точки, происходит пробой — возникает искра. Температура в канале плазмы мгновенно подскакивает до 8 000 – 12 000 °C.
4. Крошечная порция металла заготовки мгновенно плавится и испаряется, образуя лунку (кратер).
5. Диэлектрик под давлением тут же охлаждает зону разряда и вымывает частицы металла («шлам»), чтобы они не мешали следующей искре.

В результате мы получаем процесс, который позволяет буквально «выпаривать» контур любой сложности в материале любой твердости с точностью до микрона.

Современные требования: точность, стабильность, интеллект

Сегодня EDM-станок — это не просто ванна с искрами. Это прецизионный робот, от которого производство требует:

• Субмикронной точности: Допуски в ±0.001 мм стали нормой.
• Автономии: Станок должен работать в режиме «выключенного света» — ночью, без оператора.
• Качества поверхности: Зеркальный блеск (Ra < 0.2 мкм) сразу после обработки, без ручной полировки.
• Скорости: Никто не хочет ждать неделю, пока прошьется одна пресс-форма.

Давайте разберем, как эти требования реализуются в передовых моделях серий NP, G Plus, V и ED.

Архитектура совершенства: разбор технологий

Механическая база

Точность начинается со станины. В моделях таких серий, как V или NP, используется высококачественный чугун-механит, прошедший термическую стабилизацию. Чтобы добиться идеальной геометрии, ответственные плоскости до сих пор проходят процедуру традиционного ручного шабрения. Это гарантирует, что станок будет держать точность не один год, а десятилетиями.

Конструкция оптимизируется методом конечных элементов (FEM analysis). Это позволяет инженерам заранее увидеть, где у станка «слабое место», и усилить его ребрами жесткости для обеспечения максимальной жесткости.

Приводы и направляющие

Большинство бюджетных станков используют шариковые линейные направляющие. В высокоточных сериях, таких как G Plus, применяются роликовые направляющие. Их жесткость в 1.7 раза выше, чем у шариковых аналогов. Это критически важно при скоростной резке, когда нужно мгновенно менять направление движения без вибраций.

Более того, вся серия станков оснащается абсолютной системой обратной связи с высокоточными оптическими линейками. Что это дает производству?

• Никаких «хоумингов»: Станку не нужно выходить в «ноль» после включения.
• Память позиции: Если вдруг моргнул свет, станок продолжит работу ровно с той точки, где остановился, не испортив дорогую деталь.

«Мозги» процесса

Главная проблема EDM — нестабильность разряда (короткие замыкания, дуга), которая приводит к прижогам и порче электрода. Современные системы управления используют Fuzzy Intelligent Control (нечеткую логику).

Система в режиме реального времени (наносекунды!) анализирует каждый импульс. Если она «видит», что в зазоре скопилось много шлама, она автоматически корректирует частоту импульсов или делает «прыжок» электродом для промывки. Это предотвращает образование угольных отложений и в разы продлевает жизнь электроду.

Специальный функционал Electrolysis Free (EF) в генераторах (например, в серии G Plus) решает проблему электрохимической коррозии при работе с твердыми сплавами, сохраняя структуру материала заготовки нетронутой.

Автоматизация

Для проволочно-вырезных моделей (серии NP, G Plus, V) критическим узлом является система автозаправки проволоки (AWT). В передовых моделях реализована уникальная технология автозаправки с отжигом проволоки. Проволока в месте разрыва нагревается, растягивается и истончается, становясь идеально прямой. Это позволяет системе заправлять её даже в узкое отверстие прямо в месте обрыва под водой (Submerged Wire Threading) с надежностью почти 100%.

Для прошивных станков серии ED предусмотрены автоматические сменщики электродов (ATC) на 4, 6, 16 или даже 20 позиций. Это превращает станок в полноценный обрабатывающий центр: он сам берет черновой электрод, прошивает основной объем, меняет его на чистовой и доводит поверхность до зеркального блеска.

Виды оборудования: подбираем решение под задачу

Проволочно-вырезные системы (Wire EDM)

Это «ленточные пилы» микромира. Вместо полотна здесь используется тонкая латунная или медная проволока диаметром от 0.02 до 0.3 мм.

• Серия NP: Флагманская линейка. Оснащена линейными двигателями (Linear Shaft Motors). Это полное отсутствие трения, люфтов и износа винтовой пары. Идеально для изготовления сложнейших штампов 4-й степени точности.




• Серия G Plus: Для тех, кому нужна максимальная производительность и скорость без потери качества.
• Серия V (XXL модели): Экономичные решения для крупных деталей весом в несколько тонн.

Копировально-прошивные станки (Sinker EDM)

Здесь мы используем объемный электрод (обычно из графита или меди), который имеет «негативную» форму будущей детали.

• Модели ED30Z - ED70Z: Бюджетные решения с ЧПУ по оси Z. Идеальны для простых задач — выжигания сломанных метчиков или прошивки несложных полостей.
• Серия CNC (например, ED400C/ED600C): Полноценные многоосевые центры для создания сложных пресс-форм под литье пластмасс с зеркальной чистотой поверхности.

Электроэрозионные «Супердрели» (Hole Drilling)

Специализированные станки серии HD для скоростного сверления глубоких и тонких отверстий (от 0.15 мм). В них используется полый трубчатый электрод, через который диэлектрик подается под огромным давлением (до 80 кгс/см²), буквально вымывая металл на глубину в сотни диаметров. Это незаменимо для прошивки стартовых отверстий под проволоку или охлаждающих каналов в лопатках турбин.

Практические кейсы: где EDM меняет правила игры

• Аэрокосмическая отрасль: Лопатки турбин работают в аду температур. Для их охлаждения в жаропрочных никелевых сплавах нужно просверлить сотни изогнутых каналов. Только станки серии HD или ED способны сделать это быстро и без микротрещин в структуре металла.
• Медицина: Изготовление хирургических инструментов и имплантатов из титана. Требуется идеальная чистота поверхности без заусенцев (чтобы исключить риск воспалений у пациента). EDM-обработка в среде диэлектрика гарантирует стерильность и отсутствие механических деформаций детали.
• Инструментальное производство: Изготовление вырубных штампов из твердого сплава ВК8. Обычная фреза просто сгорит. Проволочно-вырезной станок серии NP вырежет контур с точностью в 1 микрон, обеспечивая идеальное сопряжение пуансона и матрицы.

Почему стоит забыть о «дешевых» станках?

На рынке много бюджетных предложений, но в металлообработке скупой платит дважды. Разница между оборудованием экспертного уровня и типичным «бюджетником» скрыта в деталях:

• Стабильность: Бюджетный станок может резать быстро первые 15 минут, пока не нагреется диэлектрик или станина. Модели серий NP/G Plus имеют системы температурной компенсации и мощные холодильники.
• Расходники: Умные генераторы импульсов снижают износ проволоки и электродов. В долгосрочной перспективе это экономит миллионы рублей на закупке меди и латуни.
• Сервис: Когда вы покупаете оборудование уровня моделей NP600L или ED600C, вы получаете не коробку с железом, а поддержку инженеров, которые могут дистанционно диагностировать станок или разработать уникальную технологию прошивки отверстия диаметром 15 мкм в стенке реактора.

Вывод

Электроэрозионная обработка — это ключ к сложным заказам, от которых отказываются ваши конкуренты. Внедрение станков серий NP, G Plus, ED или HD — это инвестиция в стабильность и качество, которые позволяют вашему производству выйти в «высшую лигу» металлообработки.

Если вы хотите перестать бороться с материалом и начать им управлять — присмотритесь к этим технологиям. Современная электроэрозия — это не просто резка молнией, это ювелирная работа в промышленном масштабе.
