Виды метчиков: классификация, особенности и выбор инструмента
Метчик – это инструмент для нарезания внутренней резьбы в предварительно просверленных отверстиях. Используется в машиностроении и ремонте для получения точной и прочной резьбы. От правильного выбора метчика зависят качество резьбы, ресурс инструмента и стабильность технологического процесса. В статье подробно описаны виды метчиков, их принцип работы и сферы применения, а также даны практические рекомендации по выбору и использованию.
Принцип работы и конструкция метчика
При нарезании внутренней резьбы метчик вращается с одновременной поступательной подачей, равной шагу резьбы. Режущая часть метчика, обычно выполненная из быстрорежущей стали или твердого сплава, срезает тонкие слои металла, образуя витки резьбы.

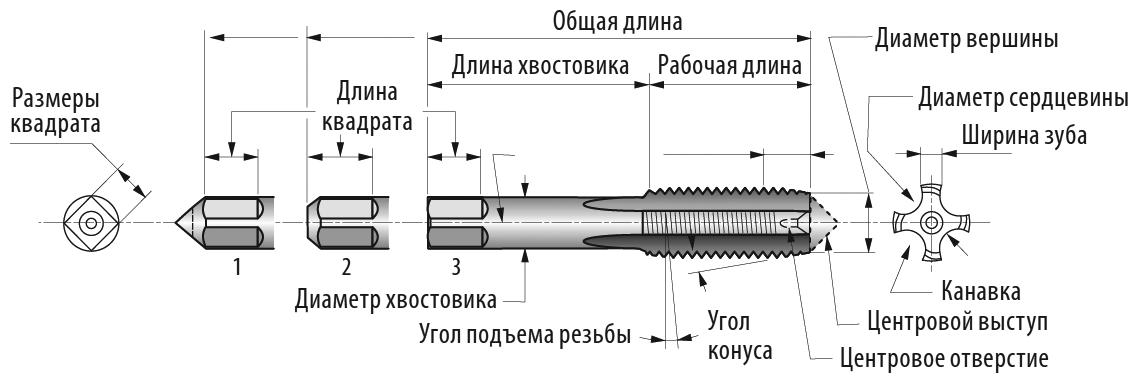

Основные конструктивные элементы:
- Хвостовик: служит для установки инструмента в патрон или держатель (вороток). Он характеризуется определенным диаметром и длиной хвостовика. На конце расположен квадрат или лыски (с заданными размерами и длиной), обеспечивающий надежную фиксацию и передачу крутящего момента.
Режущая часть, которая состоит из:
- Заборный конус (вводная часть): наклонная часть с постепенным появлением резьбы, облегчающая центрирование и плавный заход. Чем больше витков на конусе и меньше угол конуса, тем легче вход инструмента.
- Режущая и калибрующая часть: участок с полным профилем, отвечающий за точность резьбы. Ключевые параметры: диаметр вершины, средний диаметр, профиль резьбы и допуск (класс точности).
- Канавки: продольные или винтовые канавки для отвода стружки и подвода смазочно-охлаждающей технологической среды (СОТС). Форма канавок напрямую определяет тип метчика для нарезания резьбы (для глухих отверстий, для сквозных отверстий).
Важные параметры эксплуатации:
Общая эффективность работы зависит от соотношения рабочей длины метчика и глубины отверстия, а также его общей длины. Важно обеспечить надлежащий подбор диаметра сверла под метчик (по таблицам или методом расчёта) и применение СОТС для снижения сил трения при резании, улучшения удаления стружки и уменьшения износа метчика. Качество отвода стружки критично для предотвращения поломки инструмента.
Классификация метчиков
По принципу образования резьбы метчики делятся на две основные группы:
- Режущие метчики – формируют резьбу путем срезания материала (образуется стружка). Применяются для большинства материалов (сталь, чугун, цветные металлы). Различаются по форме канавок (прямые или спиральные) и хвостовику.
- Формирующие (накатные) метчики – не срезают стружку, а пластически деформируют стенки отверстия по профилю резьбы. Получающаяся резьба имеет гладкую поверхность и повышенную прочность (благодаря наклёпу). Такие метчики используются в вязких материалах (алюминий, медь, мягкие стали). Ограничение – они не годятся для хрупких или очень твердых сплавов.
Режущие метчики
Режущие метчики изготавливаются с режущей частью. В зависимости от типа канавок они подразделяются на:
- С прямой канавкой (Straight flute) – наиболее универсальный тип. Канавки расположены параллельно оси и стружка не имеет направленного движения. Такие метчики просты в изготовлении и недороги, однако хуже справляются с удалением стружки. Применяются для неглубоких отверстий и ручного нарезания резьбы.

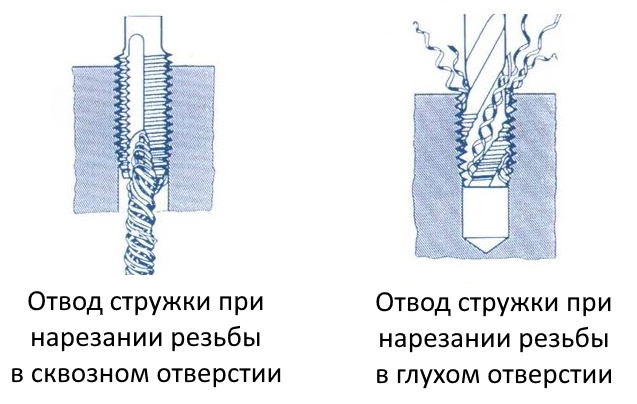

- Спиральные с отводом стружки вперед (Spiral point) – имеют спиральную подточку канавок, направляющую стружку по ходу резания вперед, в просверленное отверстие. Такие метчики выталкивают стружку вперед, что ускоряет резание и предотвращает скопление стружки в стружечных канавках. Идеальны для сквозных отверстий и производительных операций на станках.
- Спиральные с вытягиванием стружки (Spiral flute taps) – канавки сделаны по винтовой линии под углом (обычно 30–45°). При вращении метчика эти канавки «вытягивают» и выбрасывают стружку из отверстия вверх. Это лучший вариант для глухих отверстий, так как предотвращает блокировку стружки внизу. Спиральные метчики дают более чистую поверхность резьбы и подходят для точных работ.

Бесстружечные метчики
Бесстружечные (или накатные) метчики не имеют режущих кромок и используются только на пластичных металлах. Их профиль изготовлен таким образом, что при врезании в отверстие металл выдавливается спиралью.
Достоинства таких метчиков:
- Отсутствие стружки (резьба получается без разрывов материала).
- Повышенная прочность резьбы за счет наклёпа металлa на поверхности.
- Долгий ресурс при серийном применении, особенно в мягких материалах.
Недостаток – они пригодны только для вязких материалов (алюминий, низкоуглеродистые стали, латунь, медь). Для хрупких или закаленных сталей применяются только режущие метчики.
Ручные наборы метчиков

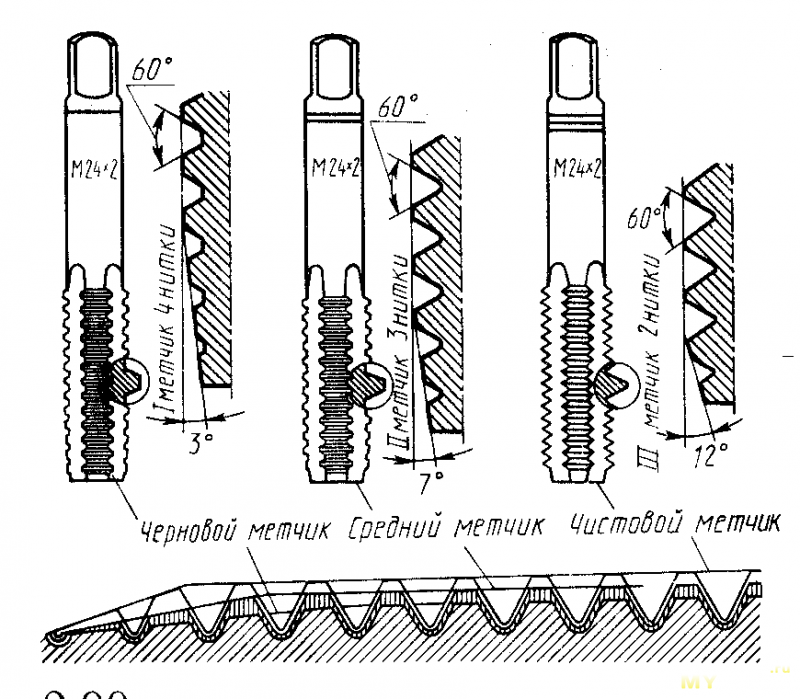

Для ручной обработки резьбы традиционно используют комплект из трёх метчиков:
- Черновой метчик (Taper tap) – самый конусный (примерно 8–10 заходных ниток резьбы). Его длинный скруглённый конец облегчает первоначальный вход в отверстие.
- Средний метчик (Plug tap) – имеет среднюю длину конуса (3–5 заходных ниток). Универсальный вариант для нарезки резьбы после чернового.
- Чистовой метчик (Bottoming tap) – практически без конуса (1–2 заходных нитки). Он доводит резьбу до самого дна глухого отверстия после черновой и средней стадий.
Использование метчиков поочередно (черновой, затем средний, затем чистовой) позволяет снизить усилие на инструмент, избежать поломки и получить качественную резьбу на всю глубину.
Машинные метчики
На станках с ЧПУ, резьбонарезных станках и сверлильных агрегатах применяются специальные машинные метчики. Они имеют стандартный хвостовик, совместимый с патронами (DIN, ISO), короткую заборную часть для машинной обработки с большими силами резания и могут работать на высоких скоростях.
Помимо основных типов, существуют метчики для узких задач:
- Трубные метчики: формируют коническую или цилиндрическую резьбу для труб (например, BSP, NPT). Предназначены для герметичных соединений в трубопроводах.
- Леворежущие метчики: имеют реверсивную резьбу (обозначаются буквой L или стрелкой). Применяются в узлах с левым направлением резьбы или в специализированных механизмах.
- Метчики для гаек (nut taps): с удлинённым хвостовиком. Используются при массовом штамповочном или прессовом производстве гаек, где важна скорость подачи и автоматизация.
- STI-метчики (для вставок Helicoil): предназначены для нарезания внутренней резьбы под резьбовые вставки (например, Helicoil). Обеспечивают точный профиль и конус для установки вставки.
- Комбинированные сверло-метчик: объединяют сверло и метчик в одном корпусе, что позволяет сверлить и сразу нарезать резьбу за один проход. Удобно для упрощенных операций, но уступает отдельным инструментам в качестве резьбы.
Выбор инструмента
При выборе метчика технолог руководствуется несколькими факторами:
- Материал детали: пластичные материалы (алюминий, латунь, низкоуглеродистая сталь) допускают использование бесстружечных метчиков для повышения прочности резьбы и отсутствия стружки. Для хрупких или закаленных сталей используют режущие метчики (с прямой или спиральной канавками).
- Тип отверстия: при сквозных отверстиях предпочтительны метчики с отводом стружки вперёд, так как стружка не задерживается. Для глухих отверстий – только спиральные метчики с вытягиванием стружки.
- Класс точности резьбы: в стандартных метрических резьбах применяют классы 6H, 6G и др. Более точные класса (5H) требуют метчик соответствующего класса точности.
- Объём и режим производства: в мелкосерийном и ручном производстве часто используют ручные или машинно-ручные метчики. В серийном – специальные машинные метчики с покрытиями (TiN, TiAlN, DLC) и оптимизированной геометрией (под обрабатываемый материал).
- Наличие СОТС: если в процессе возможна подача СОТС, это позволяет увеличить скорость и срок службы метчика. Для труднообрабатываемых материалов предпочтительно выбирать метчик с внутренними каналами подачи СОТС в зону резания.
Практические рекомендации
- Подбор диаметра сверла: критичен для качества резьбы. Пример расчёта ниже.
- Подготовка отверстия: сначала выполняется сверление под резьбу; для точного позиционирования рекомендуется предварительная центровка или зенкование. При нарезании конической трубной резьбы (где заборная часть метчика имеет значительный конус) целесообразно использовать конические сверла или развертки для формирования правильного профиля отверстия.
- Использование СОТС: уменьшает износ, улучшает стружкоотвод. Рекомендованы масла или эмульсии для стали, специальные смазки для цветметов
- Не "универсальный" метчик: не стоит экономить, используя один простой метчик на все случаи. Правильно подобранный инструмент с покрытием окупается за счёт ресурса и скорости.
Пример расчёта резьбы M8×1,25
Допустим, необходимо нарезать резьбу М8×1,25 в металлической детали.
- Номинальный диаметр резьбы D = 8 мм, шаг P = 1,25 мм.
- Для стандартного класса точности (например, 6H) можно использовать формулу для сверла:
d ≈ D - 0,938P(примерно 75% нарезка). Тогдаd ≈ 8 - 0,938·1,25 = 8 - 1,1725 = 6,8275 мм. - Практически выбирают ближайший стандартный размер сверла, например, 6,8 мм.
- При необходимости более плотной резьбы (класс 4H или высокие нагрузки) сверло может быть чуть меньше (6,7 мм). Для мягких материалов (алюминий) иногда берут немного больше (~6,9 мм).
- После сверления следует зенковать отверстие (чтобы не осталось заусенцев), а затем нарезать резьбу метчиком M8×1,25 (класс 6H) HSS. Для стали рекомендуется метчик с покрытием (TiN или TiAlN) во избежание быстрого износа.
Итог: сверло Ø6,8 мм, метчик М8×1,25 HSS (6H). Крутящий момент и СОТС подбираются по материалу детали и возможностям станка/оборудования.
Таблица
| Резьба | D (мм) | P (мм) | Сверло (мм) | Класс точности |
|---|---|---|---|---|
| M5×0,8 | 5,0 | 0,8 | 4,2 | 6H (стандарт) |
| M6×1,0 | 6,0 | 1,0 | 5,0 | 6H (стандарт) |
| M8×1,25 | 8,0 | 1,25 | 6,8 | 6H (стандарт) |
| M10×1,5 | 10,0 | 1,5 | 8,5 | 6H (стандарт) |
| M12×1,75 | 12,0 | 1,75 | 10,2 | 6H (стандарт) |
