Микрометры

Полное руководство по выбору и эксплуатации микрометров в металлообработке

Несмотря на активное внедрение оптических и лазерных систем контроля, механические и цифровые микрометры остаются главным рабочим инструментом цеховых контролеров, наладчиков станков с ЧПУ и специалистов ОТК. Их главное достоинство - портативность, независимость от внешних условий и высочайшая жесткость конструкции при снятии размеров непосредственно на станке.

Устройство и механика микрометрического замера

Основой любого микрометра является прецизионная винтовая пара. В классическом инструменте используется микрометрический винт с шагом резьбы 0.5 мм. Стебель прибора имеет две шкалы с миллиметровыми и полумиллиметровыми делениями, а вращающийся барабан разделен на 50 рисок. Таким образом, поворот барабана на одно деление соответствует поступательному перемещению измерительного шпинделя ровно на 0.01 мм.

Важнейшим условием достоверного измерения является соблюдение постоянного усилия контакта (в пределах 5-7 Н). За это отвечает специальный стопорный механизм - трещотка или фрикцион. Вращать барабан при сведении пяток на детали категорически запрещено: это приводит к упругой деформации С-образной скобы, сжатию микровинта и искажению показаний, а также к быстрому износу резьбы.

Классификация и специализированные виды микрометров

Универсальность метода породила множество модификаций инструмента под конкретную геометрию деталей:

• Гладкие (МК): базовая версия с плоскими пятками для тел вращения (валы, оси, шейки).
• Трубные (МТ): оснащены сферической неподвижной пяткой. Позволяют измерять толщину стенок труб и цилиндров, исключая касание хорды по внутреннему радиусу.
• Листовые (МЛ): имеют увеличенный вылет скобы и измерительные площадки большого диаметра для контроля толщины проката и лент без продавливания материала.
• Резьбовые (МВМ): комплектуются наборами сменных вставок (призматических и конических) для измерения среднего диаметра метрической, дюймовой или трубной резьбы.

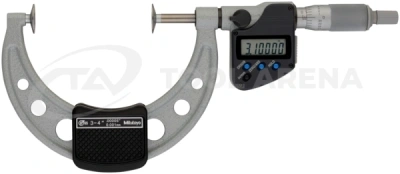

• Зубомерные (МЗ): обладают тарельчатыми измерительными поверхностями увеличенного диаметра для контроля длины общей нормали зубчатых колес.

Цифровая эволюция: электронные микрометры (МКЦ)

Цифровые микрометры оснащаются емкостными или индуктивными датчиками линейного перемещения с выводом результатов на LCD-дисплей. Их дискретность достигает 0.001 мм (1 микрон). Главные преимущества МКЦ:

• Абсолютный и инкрементальный режимы (ABS/INC): возможность обнуления в любой точке для проведения относительных измерений и проверки допусков (отклонений от номинала).
• Интеграция в системы управления качеством: наличие портов вывода данных (SPC, RS-232, USB или беспроводные Bluetooth-модули) для автоматической передачи замеров в статистические программы.
• Защита IP65/IP67: современные электронные микрометры надежно защищены от пыли, металлической стружки и СОЖ, что позволяет использовать их прямо в рабочей зоне фрезерного или токарного центра.

Метрология: поверка, калибровка и оценка износа

Со временем твердосплавные напайки микрометра подвергаются абразивному износу, теряя плоскостность и параллельность. Для проверки геометрической точности инструмента в метрологических лабораториях используют плоскопараллельные стеклянные пластины (ПМ, ПИ). Стекло прижимается к сомкнутым пяткам инструмента: если поверхности идеальны, образуются правильные интерференционные кольца. Искажение колец говорит о износе или забоинах на твердосплавных накладках.

Ежедневная цеховая настройка (калибровка на «ноль») микрометров свыше 25 мм производится с помощью установочных мер (цилиндрических или плоских калибров), которые всегда идут в комплекте к инструменту.

Инженерные лайфхаки для получения точных результатов

1. Температурная стабилизация: Тепловое расширение стали (около 11.5 мкм/(м·°C)) способно «съесть» весь допуск. Никогда не измеряйте деталь, только что снятую со станка, если она нагрета. Инструмент и деталь должны выдерживаться при температуре 20°C.
2. Изоляция от тепла рук: Держите микрометр только за специальные пластиковые или эбонитовые накладки на скобе. Тепло ладони вызывает изгиб стальной рамы и смещение оси шпинделя на несколько микрон.
3. Безопасная очистка пяток: Перед калибровкой на ноль зажмите между пятками лист чистой бумаги и аккуратно вытяните его при легком усилии трещотки. Это удалит пыль и микропленку масла, не поцарапав твердый сплав.

Как заказать прецизионные микрометры

Оснащение предприятия качественным измерительным инструментом - это прямая инвестиция в снижение процента брака. У нас вы можете купить микрометры любых диапазонов (от 0-25 мм до 1000 мм и более), а также специализированную оснастку и концевые меры длины. Мы предлагаем сертифицированный инструмент, технические консультации по выбору и оперативную доставку по всей территории Республики Беларусь.
