Термопатроны: как спасти дорогой инструмент и шпиндель

Оглавление

1. История одного шпинделя, или почему фреза за 400 евро сгорает за полчаса

2. Вибрация — невидимый убийца точности и бюджета

3. Вечные цанги: универсальность, за которую приходится платить

4. Weldon: надёжный дедушка, который не выносит высоких оборотов

5. Термоусадка: физика, доступная каждому

6. Почему «монолит» — это круче, чем кажется

7. Цифры, которые говорят сами за себя

8. Тонкий профиль: как пролезть в глубокий карман и не задеть стенку

9. Сравнительная таблица: выбираем с открытыми глазами

10. Что получает поверхность, подшипники и нервная система технолога

11. Куда двигаться дальше

---

1. История одного шпинделя, или почему фреза за 400 евро сгорает за полчаса

Представьте цех. Новенький пятиосевой станок стоимостью в полмиллиона евро. Шпиндель раскручивается до 20 000 оборотов в минуту, в цанговом патроне зажата твердосплавная фреза за 400 евро. Оператор запускает программу, и через двадцать минут слышен тот самый противный высокочастотный свист. На детали появляется характерная «рябь», а режущая кромка фрезы выкрашена так, будто по ней били молотком. Знакомая картина? За два десятка лет в металлообработке мы видели это десятки раз. И почти всегда корень зла спрятан не в станке и не в инструменте, а в скромном переходнике между ними. Термоусадочный патрон — вот что способно переломить эту ситуацию раз и навсегда.

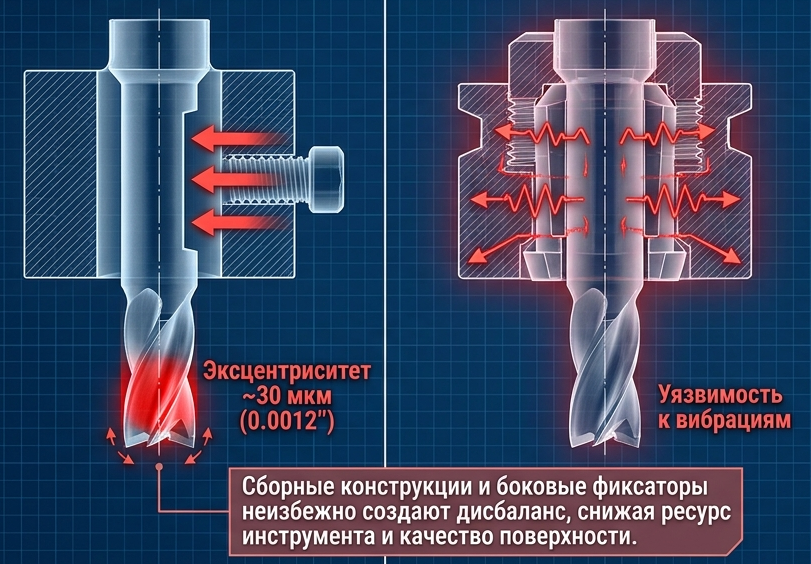

2. Вибрация — невидимый убийца точности и бюджета

На высоких оборотах центробежные силы растут не линейно, а пропорционально квадрату скорости. Если инструмент смещён от оси вращения всего на 10 микрон, на 20 000 об/мин это смещение превращается в мощную динамическую нагрузку. Фреза работает как эксцентрик, нанося микроудары по обрабатываемому материалу и по подшипникам шпинделя. Эти микроудары выкрашивают режущую кромку, снижают стойкость инструмента в 2–3 раза, портят качество поверхности и постепенно разрушают прецизионные опоры шпиндельного узла. Ремонт такого шпинделя стоит от нескольких тысяч до 30 000 евро, не говоря уже о неделях простоя. А ведь достаточно было убрать эти 10 микрон — и ситуация меняется кардинально.

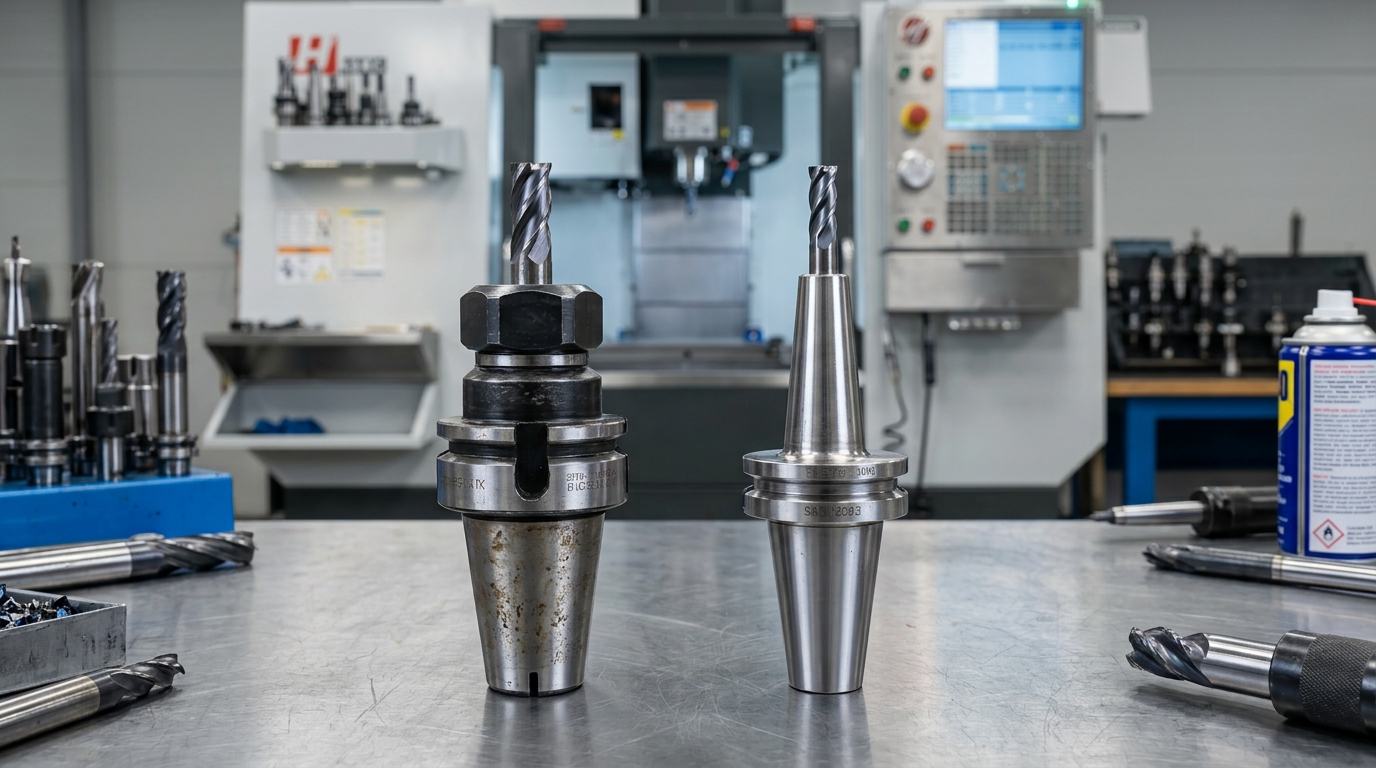

Вечные цанги: универсальность, за которую приходится платить Цанговые патроны типа ER — настоящие ветераны механообработки. Они универсальны, дёшевы и понятны каждому станочнику. Но у этой универсальности есть обратная сторона. Даже новая цанга даёт радиальное биение 5–15 мкм. После нескольких сотен смен инструмента лепестки изнашиваются, резьба гайки подрабатывается, посадочные поверхности теряют геометрию — и биение легко уходит за 30–50 мкм. При таких значениях дорогой твердосплав работает в режиме непрерывного удара, и его стойкость падает в разы. Для обработки на оборотах свыше 10 000 это уже не экономия, а медленное разорение. Weldon: надёжный дедушка, который не выносит высоких оборотов Патрон с боковым винтом и лыской на хвостовике инструмента (система Weldon) десятилетиями служил верой и правдой на черновых операциях. Но у него есть врождённый дефект для высокоскоростной обработки: стопорный винт — это локальная масса, смещённая от оси вращения. Лыска нарушает симметрию хвостовика. Вместе они создают дисбаланс, который на 15 000 об/мин и выше возбуждает вибрации, сравнимые с работой отбойного молотка. Биение в таких патронах — 10–20 мкм, а класс балансировки крайне низок. Weldon по-прежнему отлично справляется с силовым фрезерованием на умеренных оборотах, но для ВСО он абсолютно противопоказан.

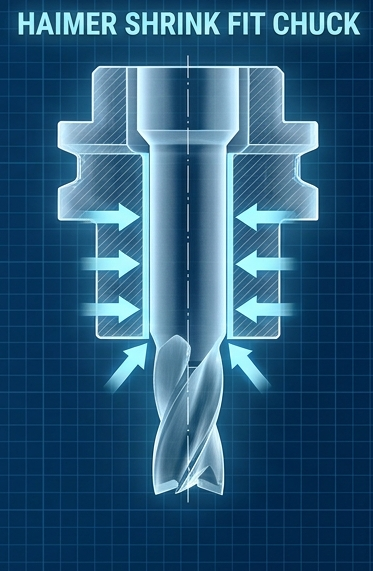

Термоусадка: физика, доступная каждому Принцип работы термопатрона базируется на школьном курсе физики — линейном тепловом расширении металлов. Посадочное отверстие в холодном состоянии на 2–7 микрон меньше диаметра хвостовика фрезы. Вставить инструмент руками невозможно. Тогда в дело вступает индуктор: оправку помещают в катушку, где за 3–10 секунд зона зажима нагревается до 300–350 °C. Металл расширяется, отверстие увеличивается, и фреза буквально проваливается на своё место. После охлаждения (воздухом, контактным радиатором или эмульсией) патрон равномерно обжимает хвостовик по всей длине и окружности. Никакой магии — только законы физики, поставленные на службу точности.

Почему «монолит» — это круче, чем кажется

Термопатрон — это цельный кусок специальной инструментальной стали. В нём нет гаек, винтов, лепестков, зазоров и переходных втулок. Инструмент и оправка становятся единым целым, по жёсткости приближаясь к монолитному инструменту. Исчезают люфты, исключён проворот фрезы под нагрузкой, невозможно вытягивание инструмента при вибрациях. Именно эта «монолитность» позволяет поднимать подачи, увеличивать глубину резания и получать стабильно высокое качество поверхности.

Сравнительная таблица: выбираем с открытыми глазами

Цифры, которые говорят сами за себя

• Радиальное биение термопатрона — стабильно ≤3 мкм, измеренное непосредственно на вылете инструмента.

• Класс балансировки — G2.5 при 25 000 об/мин, что соответствует самым строгим требованиям высокоскоростного шпинделя.

• Стойкость фрезы при переходе от оснастки с биением 50 мкм к термопатрону увеличивается в 2–3 раза. При биении 3 мкм ресурс растёт дополнительно.

• Повторяемость: даже после тысяч циклов нагрева и охлаждения биение не «уплывает», если соблюдать элементарные правила эксплуатации.

8. Тонкий профиль: как пролезть в глубокий карман и не задеть стенку

Одна из «суперсил» термопатронов — их геометрическая проходимость. Серии Slim и Mini Shrink имеют угол конуса около 3° и наружный диаметр, сопоставимый с диаметром самой фрезы. Это позволяет обрабатывать глубокие полости пресс-форм, карманы штампов и труднодоступные зоны, куда массивная цанговая гайка просто не влезает. При этом вылет инструмента можно сделать минимальным, что дополнительно увеличивает жёсткость системы и качество обработки.

10. Что получает поверхность, подшипники и нервная система технолога

Снижение вибраций напрямую отражается на качестве поверхности. Вместо «ряби» и микронеровностей вы получаете Ra 0,56 мкм и меньше без дополнительных чистовых проходов. А отсутствие микроударов продлевает жизнь шпиндельных подшипников на 50% и более. Меньше брака, меньше простоев, меньше седых волос у технолога. Всё это — не эфемерные обещания, а подтверждённые многолетней практикой факты.

11. Куда двигаться дальше

Мы разобрали, почему термопатроны выигрывают у традиционных систем. Но чтобы технология заработала в полную силу, требуется правильная индукционная установка. Во второй статье серии мы подробно рассмотрим оборудование HAIMER и ZOLLER, методы охлаждения и дадим чек-лист для выбора станции под конкретное производство.
[Ссылка на Статью 2] — анкор: «Выбор индукционной установки: HAIMER, ZOLLER и народные хитрости».

---

Статья 2

Индукционные установки для термоусадки: HAIMER, ZOLLER и народные хитрости

Оглавление

1. Почему газовая горелка — враг термопатрона номер один

2. Как работает индуктор: тепло, рождённое магнитным полем

3. HAIMER Power Clamp: эволюция от кнопки до сенсорного экрана

4. Катушки NG: когда индуктор сам думает за оператора

5. ZOLLER powerShrink: безопасность в цвете и автоматический диаметр

6. Измерять и греть одновременно: пресеттер в помощь наладчику

7. Охлаждение: воздух, вода и эмульсия — три кита быстрой смены инструмента

8. Тяжёлая артиллерия и микрохирургия: решения для крайних случаев

9. Как выбрать установку: чек-лист для прагматичного технолога

10. Переход к экономике: сколько это стоит и когда окупается

---

1. Почему газовая горелка — враг термопатрона номер один

Когда термопатроны только появились на рынке, некоторые умельцы пытались нагревать их газовой горелкой — дёшево и сердито. Результат всегда один: локальный перегрев, отпуск стали, потеря упругих свойств. Патрон перестаёт равномерно обжимать хвостовик, биение уходит в десятки микрон, и дорогая оправка отправляется в металлолом. Индукционная установка — это не роскошь, а обязательный элемент точной и безопасной термоусадки. Она дозирует энергию с точностью до долей секунды и градуса.

2. Как работает индуктор: тепло, рождённое магнитным полем

В основе — катушка индуктивности, которая создаёт переменное магнитное поле высокой частоты. Это поле наводит вихревые токи в поверхностном слое металла патрона, и за счёт джоулева тепла зона зажима разогревается за секунды. Нагрев идёт строго локально — греется только зажимная часть, остальная оправка остаётся холодной. Современные установки контролируют температуру косвенно (по потребляемой мощности и времени) или напрямую (пирометрами), обеспечивая идеальную повторяемость цикла.

Процесс индукционного нагрева: локальное расширение металла для зажима инструмента

3. HAIMER Power Clamp: эволюция от кнопки до сенсорного экрана

Немецкая компания HAIMER прошла путь от простых ручных станций до полностью цифровых систем. Сегодня линейка выглядит так:

• Basic Line. Ручная станция для небольших инструментальных участков. Оператор выставляет время нагрева поворотным переключателем, всё остальное делает автоматика. Простая, надёжная, доступная по цене. Идеальна для парка до 20 патронов.

• Profi / Premium Line. Полуавтоматические установки с памятью режимов, дисплеем и возможностью тонкой настройки под конкретный типоразмер патрона. Один раз настроили программу — дальше жмёте одну кнопку. Защита от перегрева и функция автоматического отключения делают работу безопасной.

• Power Clamp i4.0. Флагман для цифрового производства. 7-дюймовый сенсорный интерфейс, встроенный сканер Data Matrix кодов, полная интеграция в заводскую сеть. Станция сама считывает штрихкод патрона, подгружает параметры нагрева и охлаждения, ведёт журнал операций. Никаких ошибок, никакой бумажной волокиты — только чистый Industry 4.0.

4. Катушки NG: когда индуктор сам думает за оператора

Технология Next Generation (NG) — это интеллектуальные катушки, которые автоматически определяют длину и диаметр зажимной зоны вставленного патрона. Магнитное поле фокусируется именно там, где нужно, не затрагивая остальную часть оправки. Результат: быстрый нагрев, минимальное энергопотребление, отсутствие риска перегрева и никакой необходимости вручную менять катушки при смене типоразмера патрона.

5. ZOLLER powerShrink: безопасность в цвете и автоматический диаметр

Немецкая ZOLLER сделала ставку на визуализацию и защиту оператора. Две ключевые фишки:

• varOct — автоматическая регулировка диаметра индуктора под конкретный патрон. Никаких ручных подстроек, никаких ошибок.

• coolbyLight — светодиодная индикация состояния патрона. Красный цвет — горячо, синий — патрон остыл до безопасной температуры и готов к установке в шпиндель. Это простейшее, но гениальное решение исключает ожоги и ошибки смены инструмента даже в ночную смену, когда оператор устал.

6. Измерять и греть одновременно: пресеттер в помощь наладчику

Отдельного упоминания заслуживает установка ZOLLER redomatic, которая объединяет термоусадку и высокоточный пресеттер. Вы можете установить требуемый вылет инструмента с точностью ±0,02 мм прямо в процессе зажима. Для многошпиндельных станков и автоматизированных линий это экономит часы настройки и полностью исключает необходимость подналадки инструмента на станке.

7. Охлаждение: воздух, вода и эмульсия — три кита быстрой смены инструмента

После зажима патрон нужно быстро и равномерно охладить. Методов три:

• Воздушное охлаждение — обдув сухим сжатым воздухом. Дёшево, безопасно для геометрии мелких патронов, но медленно (несколько минут). Подходит для небольших участков, где время не критично.

• Контактное охлаждение (Speed Cooler) — специальные радиаторы с циркулирующей водой, которые надеваются на патрон и отводят тепло через прямой контакт. Время — 20–150 секунд. Патрон остаётся сухим, коррозия исключена. Отличный баланс скорости и безопасности.

• Эмульсионный душ (Shower Cooler) — патрон омывается охлаждающей жидкостью в закрытой камере. Самый быстрый метод, но требует использования некоррозионной эмульсии и последующей просушки.

Лайфхак: для мелких патронов (диаметром до 6 мм) воздушного охлаждения часто достаточно. Для крупных оправок лучше использовать Speed Cooler, чтобы не терять драгоценное время.

8. Тяжёлая артиллерия и микрохирургия: решения для крайних случаев

Для силового фрезерования с фрезами диаметром до 50 мм существуют установки Heavy Duty мощностью до 20 кВт. Они зажимают инструмент с моментом, сравнимым с Weldon, но с отличной балансировкой. А для микрофрез (менее 1 мм) предназначены прецизионные горизонтальные станции, где нагрев контролируется с ювелирной точностью, чтобы не повредить тонкостенную оправку.

9. Как выбрать установку: чек-лист для прагматичного технолога

• Маленький парк (до 20 патронов), ограниченный бюджет — берите Basic Line. Свои деньги отработает.

• Среднее производство с номенклатурой 30–50 оправок — Profi/Premium с памятью режимов. Экономит время на перенастройке.

• Крупное предприятие с курсом на цифровизацию — i4.0 от HAIMER или powerShrink от ZOLLER. Интеграция в Tool Management, автоматический учёт, минимум ошибок.

• Нужна частая точная настройка вылета — модель с пресеттером (redomatic или аналоги).

10. Переход к экономике: сколько это стоит и когда окупается

Мы разобрались в оборудовании. Теперь главный вопрос: как быстро эти инвестиции начнут приносить прибыль, а не просто тратить бюджет? В третьей, заключительной статье серии мы посчитаем реальную экономику, разберём лайфхаки эксплуатации и правила безопасности.
[Ссылка на Статью 3] — анкор: «Экономика термозажима: цифры, лайфхаки и техника безопасности».

---

Статья 3

Экономика термозажима: цифры, лайфхаки и техника безопасности

Оглавление

1. Когда дорогая покупка становится инвестицией

2. Считаем стойкость инструмента: конкретные цифры и реальные кейсы

3. Производительность: 575,6 см³/мин и Ra 0,56 — это не опечатка

4. Скрытые выгоды: шпиндель, брак и простои — невидимая часть айсберга

5. Точка окупаемости: через сколько месяцев установка выходит в плюс

6. Ежедневная рутина: чистота, допуски и почему масло — враг

7. Вредные советы: как угробить термопатрон за одну смену

8. Безопасность: кевлар, кардиостимуляторы и забытые кольца

9. Исторический факт: от цыплят до титановых лопаток

10. Заключение: стабильность как стратегический актив

---

1. Когда дорогая покупка становится инвестицией

Любое новое оборудование требует затрат. Индукционная станция и парк термопатронов стоят ощутимо дороже набора цанг и гаек. Но если смотреть не на ценник в каталоге, а на совокупную стоимость владения (TCO), картина меняется. Термозажим начинает не тратить, а зарабатывать — ежедневно, на каждом цикле смены инструмента. Давайте разложим экономику по полочкам.

2. Считаем стойкость инструмента: конкретные цифры и реальные кейсы

Возьмём рядовую твердосплавную фрезу стоимостью 300 евро. При биении цангового патрона 15 мкм она обрабатывает, скажем, 50 деталей до появления критического износа кромки. Та же фреза, зажатая в термопатроне с биением 3 мкм, спокойно делает 130–150 деталей. Расход инструмента падает в 2,5–3 раза. Если цех в месяц «съедает» 100 таких фрез, то ежемесячная экономия только на инструменте составит порядка 10 000–13 000 евро. За полгода эта сумма полностью покрывает стоимость хорошей индукционной станции и пары десятков оправок. Дальше — чистый плюс.

3. Производительность: 575,6 см³/мин и Ra 0,56 — это не опечатка

Высокая жёсткость термозажима позволяет смелее назначать режимы резания. В ходе реальных испытаний на авиационном сплаве В95пчТ2 с термопатронами была достигнута глубина резания 5,6 мм (против 4 мм у цанговых систем). Скорость съёма материала составила 575,6 см³/мин при шероховатости Ra 0,56 мкм. Прирост производительности — более 25%. Деталь готова быстрее, станок освобождается раньше, цех может брать больше заказов или снижать себестоимость единицы продукции.

4. Скрытые выгоды: шпиндель, брак и простои — невидимая часть айсберга

Помимо прямой экономии на фрезах, есть эффекты, которые редко попадают в бухгалтерские расчёты, но отлично чувствуются технологами:

• Защита шпинделя. Как уже говорилось в первой статье, микровибрации убивают подшипники. Капремонт высокоскоростного шпинделя — от нескольких тысяч до 30 000 евро. Термопатрон, устраняя микроудары, продлевает межремонтный интервал на 50% и более.

• Меньше брака. Стабильный зажим исключает вытягивание фрезы и внезапное изменение вылета. Нет «ряби» на поверхности, нет деталей, уходящих в утиль.

• Выше OEE. Меньше неожиданных остановок, меньше подналадок, выше общая эффективность оборудования.

5. Точка окупаемости: через сколько месяцев установка выходит в плюс

При парке 10–20 термопатронов и станции среднего уровня (например, HAIMER Profi или ZOLLER powerShrink) окупаемость наступает через 8–14 месяцев при среднестатистической загрузке. Если в работе преобладает дорогой инструмент и высокие обороты, срок может сократиться до полугода. А если патронов больше, экономия растёт пропорционально: каждая новая оправка экономит деньги на своём рабочем месте.

6. Ежедневная рутина: чистота, допуски и почему масло — враг

Термопатрон — инструмент точный и требует к себе уважения. Вот минимальный свод правил, который должен висеть на каждом инструментальном участке:

• Чистота — абсолютный приоритет. Перед каждым циклом хвостовик фрезы и посадочное отверстие патрона должны быть обезжирены. Любая капля масла, консервационной смазки или остатки СОЖ при нагреве до 300 °C превращаются в твёрдый нагар. Он может намертво «приварить» инструмент к оправке. Лайфхак: держите на участке баллончик с очистителем тормозов (растворителем) и нейлоновый ёршик — это лучшее сочетание «цена–эффективность».

• Допуск хвостовика — строго h6. Только гладкий цилиндр. Никаких лысок Weldon! Лыска нарушает симметрию обжима, вызывает неравномерную деформацию отверстия и безвозвратно портит патрон.

• Нагрев по таймеру. Никогда не превышайте рекомендованное время нагрева. Перегрев ведёт к отпуску стали и потере упругости. Перед повторным нагревом обязательно полностью остудите патрон — иначе структура металла пострадает.

7. Вредные советы: как угробить термопатрон за одну смену

• Помойте хвостовик в масле и сразу вставьте в горячий патрон — нагар обеспечен, фрезу придётся выбивать.

• Зажмите инструмент с лыской Weldon — получите биение 50 мкм и испорченное отверстие.

• Поставьте горячий патрон в шпиндель — тепловое расширение вала может вызвать заклинивание.

• Грейте дольше «на всякий случай» — через пару таких циклов патрон перестанет держать номинальный натяг.

8. Безопасность: кевлар, кардиостимуляторы и забытые кольца

Работа с температурами 300–350 °C требует строгого соблюдения правил охраны труда:

• Перчатки только кевларовые. Хлопок плавится, синтетика горит. Кевлар держит высокую температуру и при этом защищает руки от порезов об острые кромки фрез.

• Медицинские ограничения. Если у вас или у коллег кардиостимулятор, инсулиновая помпа или другие имплантаты — в зону работающего индуктора (1–6 метров в зависимости от мощности) заходить запрещено. Производители указывают безопасное расстояние в инструкции.

• Ювелирные украшения. Перед работой снимите кольца, часы, браслеты и цепочки. Металл в переменном магнитном поле нагревается мгновенно — ожог гарантирован.

  Использование защитных кевларовых перчаток при работе с горячими оправками

9. Исторический факт: от цыплят до титановых лопаток

Мало кто знает, что принцип теплового расширения, на котором держится вся современная прецизионная оснастка, человечество использовало ещё в 1620 году. Голландский изобретатель Корнелис Дреббель сконструировал ртутный термостат для куриного инкубатора — расширяющаяся ртуть двигала заслонку, регулируя температуру. Прошло четыре века, и тот же физический закон с точностью до микрона зажимает фрезу в шпинделе пятиосевого станка, позволяя обрабатывать титановые лопатки турбин и зеркальные пресс-формы. Технологии меняются, физика остаётся.

10. Заключение: стабильность как стратегический актив

Термопатрон — это не расходник и не модная игрушка. Это актив, который ежедневно экономит деньги, повышает качество и защищает дорогостоящее оборудование. Да, он требует начальных вложений и элементарной производственной дисциплины. Но, как показывает многолетний опыт, эти вложения возвращаются сторицей, превращая хаотичный разброс брака и износа в предсказуемый, стабильный и рентабельный процесс.
[Ссылка на Статью 1] — анкор: «Почему термопатроны выигрывают у цанг и Weldon».
[Ссылка на Статью 2] — анкор: «Как выбрать индукционную станцию и не прогадать».
