Инженерный подход к выбору и интеграции токарной оснастки
В процессе точения и растачивания технологическая система испытывает воздействие постоянных и переменных сил резания. Потеря жесткости на любом из участков цепи — от шпинделя станка до режущей кромки пластины — приводит к возникновению автоколебаний (вибраций), ухудшению шероховатости поверхности и преждевременному разрушению твердосплавного инструмента. По этой причине токарная оснастка рассматривается как единая силовая структура, где каждый узел должен соответствовать классу точности и мощности станка.
Структура системы зажима заготовки и базирования инструмента
Функционально станочную оснастку токарной группы разделяют на три ключевых контура:
1. Контур зажима заготовки (закрепление по наружному или внутреннему диаметру):
- Патроны (ручные и механизированные): передают крутящий момент от шпинделя на заготовку. В станках с ЧПУ используются гидравлические или пневматические клин-реечные патроны, сохраняющие постоянное зажимное усилие независимо от частоты вращения.
- Цанговые зажимы: применяются для высокоточного базирования пруткового материала и заготовок малого диаметра с минимальным биением.

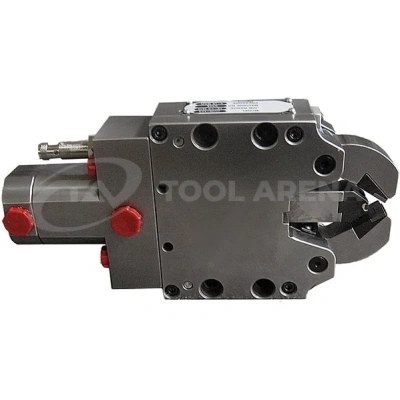

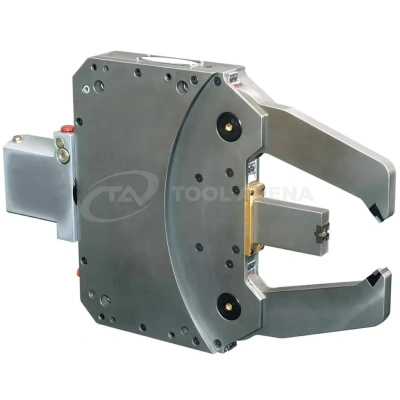

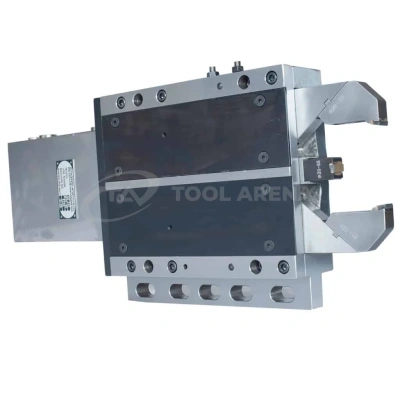

- Люнеты (гидравлические и механические): создают дополнительную жесткую опору при точении длинномерных валов, предотвращая их прогиб и отжатие под действием резца.
- Вращающиеся центры: обеспечивают базирование торца детали со стороны пиноли задней бабки.
2. Контур позиционирования и фиксации инструмента:
- Резцедержатели и суппортные блоки: используются на универсальном оборудовании для закрепления резцов с прямоугольным хвостовиком.
- Статические блоки VDI (DIN 69880) и BMT: монтируются в диск револьверной головки ЧПУ. Стандарт BMT обеспечивает жесткую фиксацию винтами к зеркалу головки, что оптимально для силового точения, тогда как VDI гарантирует высокую скорость смены инструмента.
- Расточные оправки и переходные втулки: используются для базирования осевого инструмента с цилиндрическим хвостовиком (расточных балок, сверл, разверток).
3. Приводной и исполнительный контур:
- Вращающиеся зажимные цилиндры: устанавливаются на задний торец шпинделя и передают осевое усилие на патрон или цангу через внутреннюю соединительную тягу. Оснащаются встроенными гидрозамками для предотвращения разжима при падении давления.
- Приводные фрезерные блоки (аксиальные и радиальные): превращают токарный центр в токарно-фрезерный, позволяя производить внеосевое сверление, фрезерование пазовых поверхностей и нарезание резьбы без переустановки детали.
Факторы виброустойчивости и расчет силовой нагрузки
При выборе оснастки критически важно соблюдать баланс массы, консольного вылета и силовой характеристики узла:
- Минимизация консольного вылета: увеличение длины инструментального блока или вылета расточной балки на 20% снижает изгибную жесткость конструкции почти в два раза. Для работы с большими вылетами применяются виброгасящие оправки из тяжелых сплавов или с антивибрационным механизмом.
- Центробежные силы на высоких оборотах: при частотах вращения шпинделя свыше 3500–4000 об/мин массы кулачков токарного патрона начинают оказывать воздействие на фактическое зажимное усилие. Вращающийся приводной цилиндр должен подбираться с запасом по осевой тяге.
- Организация подачи СОЖ: подвод смазочно-охлаждающей жидкости под высоким давлением (от 20 до 70 бар) непосредственно через корпус инструментального блока к режущей кромке способствует эффективному дроблению и эвакуации стружки при обработке вязких и труднообрабатываемых сталей.
Регламент эксплуатации и контроля точности
Снижение точности станочной оснастки происходит вследствие естественного износа сопрягаемых поверхностей, попадания стружки и вымывания смазки. Для сохранения паспорта точности оборудования необходимо соблюдать следующие нормы:
- Периодически контролировать радиальное и осевое биение зажимных элементов с помощью индикатора часового типа (ИЧ).
- Производить очистку и регулярную смазку подвижных направляющих кулачков патрона специальными высокоадгезионными пастами, устойчивыми к вымыванию СОЖ.
- Контролировать состояние резьбовых соединений и фиксирующих шпонок револьверных блоков для предотвращения смещения оси инструмента.
