Компактный гидравлический люнет Kitagawa CS3

Новинка

Модель

CS3
CS4
CS4.1
CS5
CS5.1
CS6
CS6.1

Под заказ

Нашли дешевле?

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

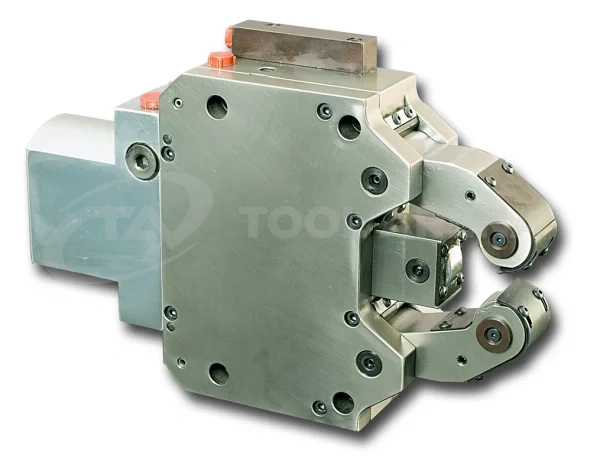

CS3 - Компактный гидравлический люнет

Люнет CS3 серии CS выполнен в компактном корпусе и рассчитан на станки меньших габаритов. Серия CS создана именно для тех случаев, когда пространство в рабочей зоне ограничено.

Ключевые параметры модели CS3: диапазон центрирования 65-235 мм, макс. сила зажима на ролик до 1 000 даН, рабочее давление 8-70 бар, точность центрирования 0.04 мм и точность повторения 0.007 мм.

Диаметр цилиндра 70 мм, ориентировочная масса 40 кг. Модель CS3 - компактный гидравлический люнет для станков с ограниченным пространством. Небольшие габариты помогают разместить оснастку без перестройки компоновки. Подходит для средних диаметров заготовок на компактных токарных станках. В комплекте - запасные ролики и стружкозащита.

Особенности

Предохранительный клапан
Предусмотрен контроль максимального раскрытия
Запасной комплект стружкозащиты
Запасной комплект роликов
Подвод сжатого воздуха
Подключение к централизованной смазке
Компактная конструкция для станков малых габаритов

Изображения

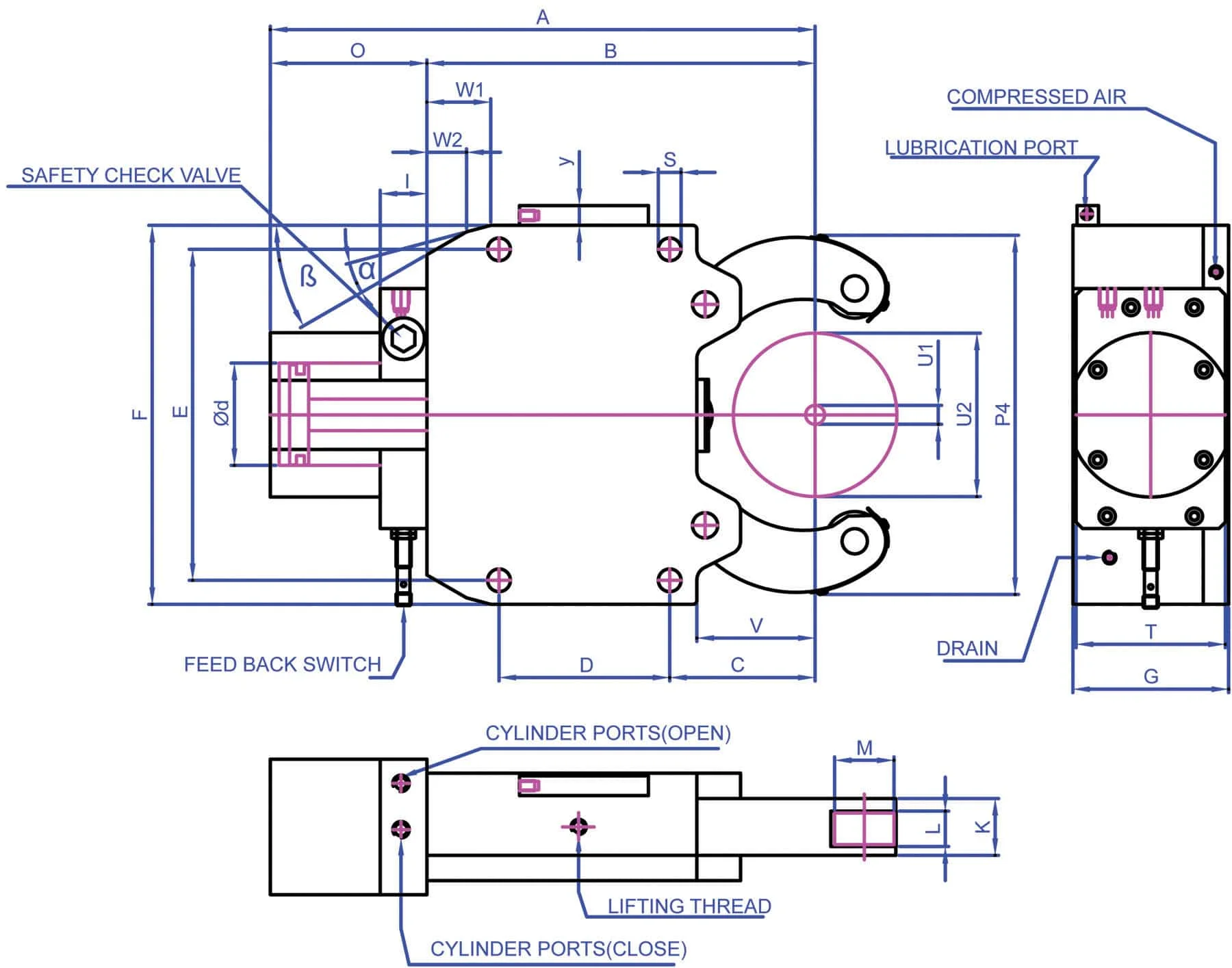

Технические параметры

A	B	C	D	E	F	G	K	L	M	O	P4
443	335	150	140	312	345	105	45	25	47	88	392.5

S	T	V	W2	W3	B<	a<
18	105	115	10	50	30	15

Основные характеристики
Диапазон центрирования со стружкозащитой (U1)	65
Диапазон центрирования со стружкозащитой (U2)	235
Диаметр цилиндра, мм	70
Гидравлическое соединение (BSP)	3/8"
Рабочее давление мин. (макс.), бар	8(70)
Макс. сила зажима на ролик, даН	1000
Макс. окружная скорость роликов, м/мин	700
Точность центрирования по всему диапазону, мм	0.04
Точность повторения, мм	0.007
Масса (ориентировочно), кг	40

Технические параметры могут быть изменены без предварительного уведомления.
