Вращающиеся центры

Конструктивные особенности и принцип работы вращающихся центров

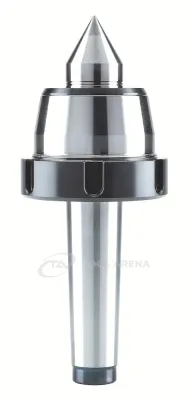

В отличие от упорных (упорно-статических) центров, вращающийся станочный центр имеет встроенную подшипниковую опору, что позволяет рабочей части (поворотному конусу) вращаться вместе с заготовкой с частотой шпинделя станка. Это исключает трение скольжения в центровом отверстии детали, предотвращает её прижоги, износ и деформацию.

Корпус оснастки изготавливается из высокопрочной легированной закаленной стали, а рабочий конус проходит прецизионную шлифовку и поверхностную термообработку для достижения высокой твердости. Внутри корпуса устанавливается комбинация радиально-упорных, упорных или игольчатых подшипников, способных воспринимать значительные суммарные нагрузки от поджима пиноли задней бабки и усилий резания.

Разновидности станочных вращающихся центров

Для решения различных технологических задач на токарном оборудовании применяется несколько основных модификаций вращающихся центров:

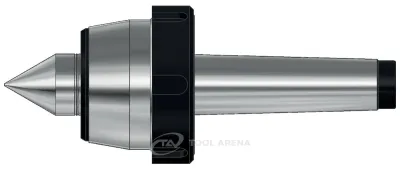

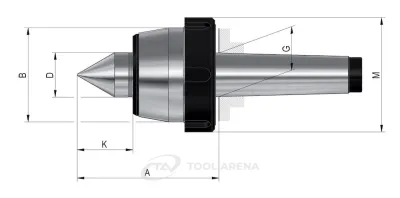

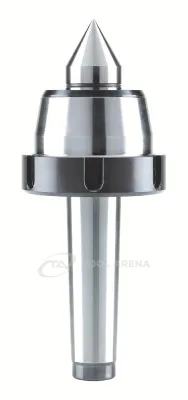

• Стандартные центры: универсальное решение для большинства токарных операций со стандартным углом рабочего конуса 60°.

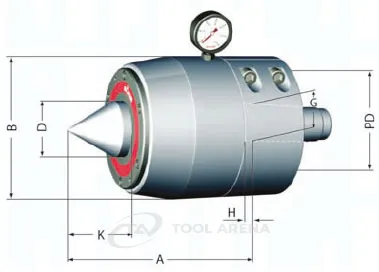

• Усиленные центры (Heavy Duty): оснащаются подшипниковыми узлами повышенной грузоподъемности и применяются при обработке крупногабаритных и тяжелых заготовок на чернових и обдирочных режимах.
• Центры с удлиненным наконечником: имеют зауженную или вытянутую рабочую часть, что обеспечивает свободный подход токарного резца к торцу заготовки при обработке деталей малого диаметра или подрезке торцев.
• Центры со сменными насадками: комплектуются набором конусов различной формы (включая обратные конусы для труб и тонкостенных деталей), что делает оснастку универсальной для широкой номенклатуры изделий.

Критерии подбора вращающегося центра

При подборе зажимной оснастки для токарного станка следует ориентироваться на следующие технические параметры:

• Типоразмер конуса Морзе (KM / MT): хвостовик центра должен строго соответствовать коническому отверстию пиноли задней бабки конкретного станка (например, KM2, KM3, KM4, KM5, KM6).
• Максимальная частота вращения (об/мин): подшипниковый узел должен быть рассчитан на рабочие обороты шпинделя при чистовой металлообработке.

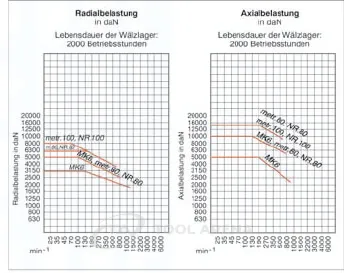

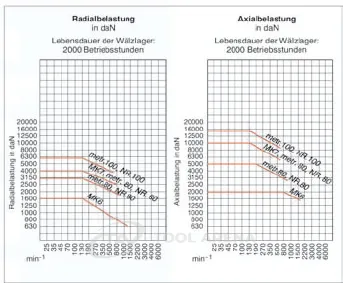

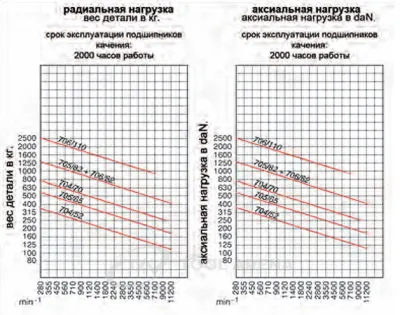

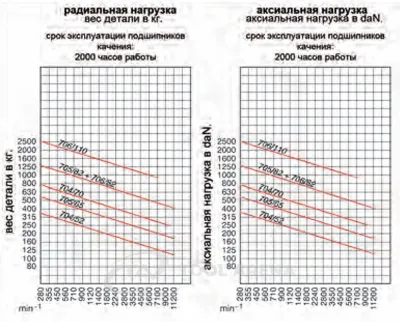

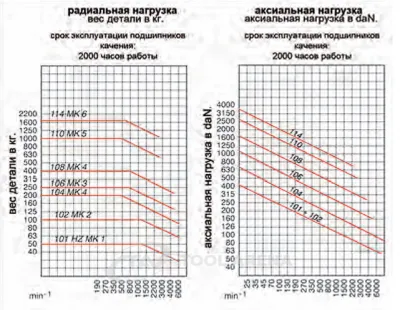

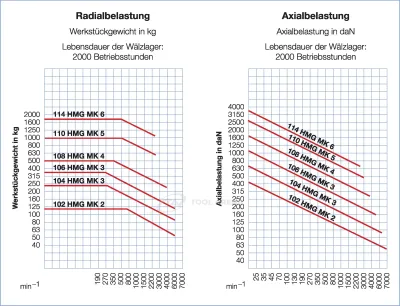

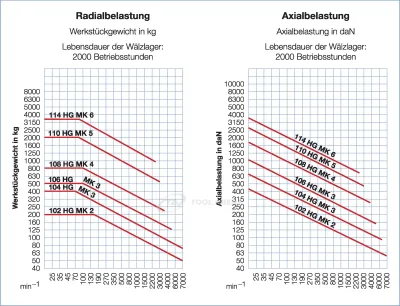

• Предельная радиальная и осевая нагрузка: рассчитывается исходя из массы обрабатываемой детали и параметров резания.
• Точность вращения (радиальное биение): определяющий фактор для выполнения прецизионных и чистовых токарных операций.

Правила эксплуатации и технического обслуживания

Для сохранения точностных характеристик и продления срока службы подшипникового узла рекомендуется соблюдать базовые правила обслуживания:

• Перед установкой центра тщательно очищайте конус пиноли задней бабки и хвостовик оснастки от мелкой стружки, пыли и СОЖ.
• Контролируйте усилие поджима пиноли: чрезмерный натяг приводит к перегрузке подшипников и их преждевременному износу, а недостаточный — к биению заготовки.
• Следите за чистотой и правильной формой центровых отверстий на обрабатываемых деталях.
• Не допускайте превышения максимально допустимой массы заготовки и предельной частоты вращения.

Купить вращающиеся центры для токарных станков

У нас вы можете подобрать и купить вращающиеся центры для токарных станков различной мощности и назначения. В ассортименте представлена надежная станочная оснастка для выполнения как стандартных, так и высокоточных операций металлообработки.

Наши технические специалисты готовы проконсультировать вас и помочь с выбором оснастки под параметры вашего оборудования. Мы работаем с юридическими лицами и индивидуальными предпринимателями по безналичному расчету с НДС, предоставляем официальную гарантию и организуем оперативную доставку по Минску и всей Беларуси.
