Компактный люнет Kitagawa KRSHS 315D для коленчатых валов

Новинка

Модель

KRSHS 315D
KRSHS 315H
KRSHS 510
KRSHS 521

Под заказ

Нашли дешевле?

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

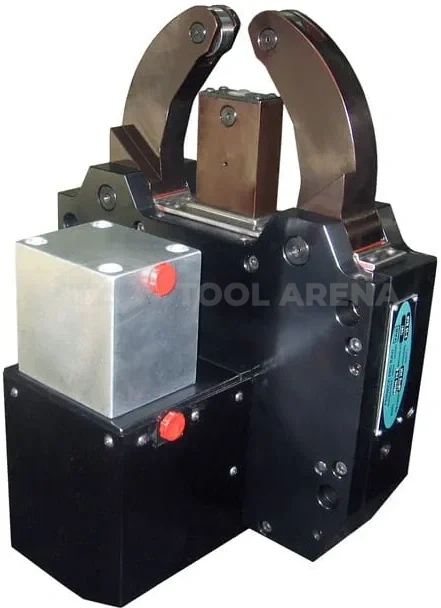

KRSHS 315D - Компактный люнет для коленчатых валов с боковым цилиндром

Люнет KRSHS 315D серии KRSHS специально разработан для обработки коленчатых валов и оснащен боковым цилиндром, экономящим место в рабочей зоне.

Ключевые параметры модели KRSHS 315D: диапазон центрирования 40-70 мм, макс. сила зажима на ролик до 500 даН, рабочее давление 5-30 бар, эксцентриситет до 108 мм, макс. осевое раскрытие 216 мм, точность центрирования 0.04 мм и точность повторения 0.01 мм.

Диаметр цилиндра 50 мм, ориентировочная масса 50 кг. Модель KRSHS 315D сочетает конструкцию для коленчатых валов и боковой цилиндр, экономящий место. Это удобно на станках, где сзади недостаточно пространства под классический привод. Люнет обеспечивает самоцентрирующуюся опору шейки при точении. В комплекте - запасные ролики и стружкозащита.

Особенности

Предохранительный клапан
Предусмотрен контроль максимального раскрытия
Запасной комплект стружкозащиты
Запасной комплект роликов
Подвод сжатого воздуха
Подключение к централизованной смазке
Боковой приводной цилиндр экономит место
Специально для коленчатых валов

Изображения

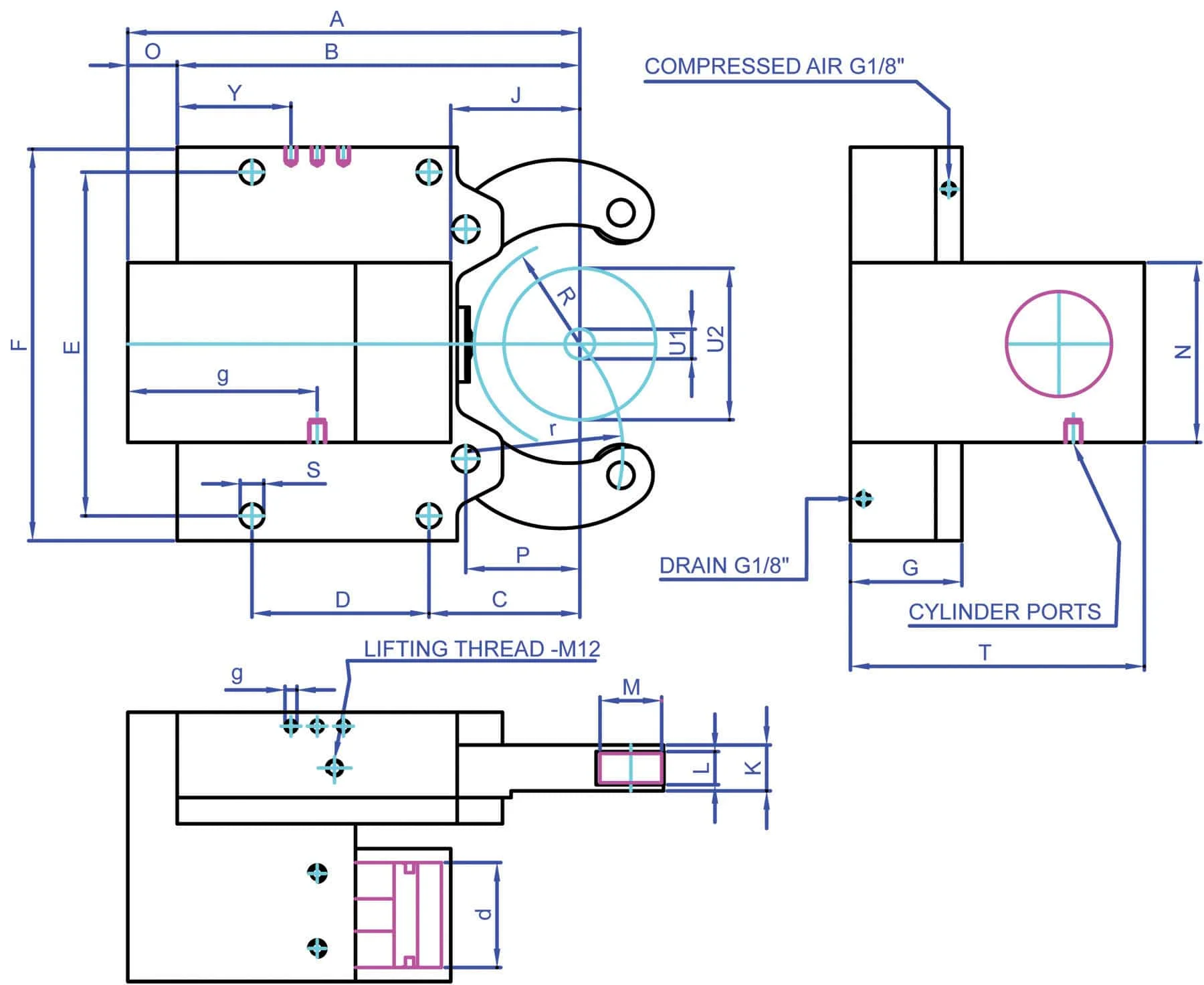

Технические параметры

A	B	C	D	E	F	G	J	K	L	M	N
355	331	138	135	266	300	80	108	22	14	35	123

O	P	r	S	T	Y
24	108	139.5	M20 X 2.5P	205	113

Основные характеристики
Диапазон зажима без стружкозащиты (U1)	40
Диапазон зажима без стружкозащиты (U2)	70
Макс. осевое раскрытие (U)	216
Диапазон зажима со стружкозащитой (U1)	40
Диапазон зажима со стружкозащитой (U2)	70
Макс. осевое раскрытие (U)	216
Эксцентриситет	108
Диаметр цилиндра, мм	50
Гидравлическое соединение (BSP)	1/4"
Штуцеры смазки	M8X1
Стандартное рабочее давление, бар	5(30)
Макс. рабочее давление, бар	35
Макс. сила зажима на ролик, даН	500
Сила зажима на ролик при 6 бар, даН	39
Точность центрирования по всему диапазону, мм	0.04
Точность повторения, мм	0.01
Макс. окружная скорость роликов, м/мин	500
Масса (ориентировочно), кг	50

Технические параметры могут быть изменены без предварительного уведомления.
