Гидравлический люнет Kitagawa HL80130 усиленного исполнения

Новинка

Модель

HL80130
HS1060SAL
KRHS1540

Под заказ

Нашли дешевле?

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

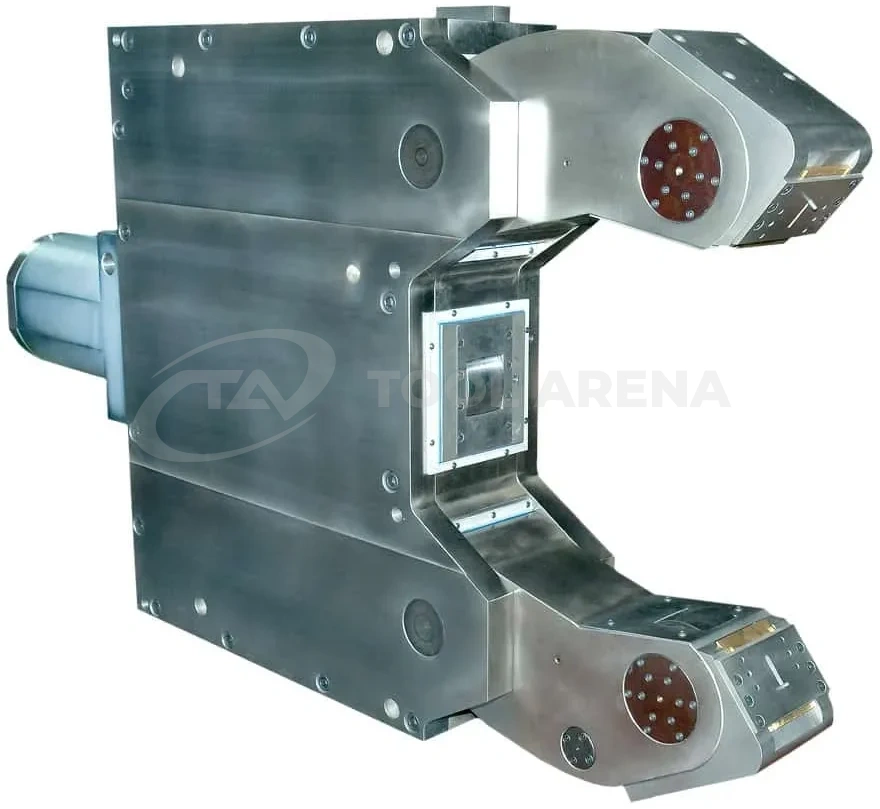

HL80130 - Гидравлический люнет усиленного исполнения

Люнет HL80130 усиленного исполнения Kitagawa-NorthTech рассчитан на стабилизацию крупных деталей массой примерно от 10 до 40 тонн. Это оснастка для тяжелого токарного оборудования и крупногабаритных валов.

Ключевые параметры модели HL80130: диапазон центрирования 600-1050 мм, макс. нагрузка до 30 000 даН, рабочее давление 15-80 бар, точность центрирования 0.08 мм и точность повторения 0.01 мм.

Диаметр цилиндра 200 мм, ориентировочная масса 3 000 кг. Модель HL80130 относится к усиленному исполнению для крупногабаритных деталей и высоких нагрузок. Такие люнеты применяют на тяжелых токарных станках для валов турбин, ветроустановок и массивных труб. В конструкции - крупные ролики и гидравлическая поддержка нижнего рычага для горизонтальной станины. Это оснастка для особо тяжелых режимов на крупногабаритных валах и трубах.

Особенности

Усиленная конструкция для особо тяжелых режимов работы
Крупные ролики, рассчитанные на нагрузку 10-40 т
Гидравлическая поддержка нижнего рычага для станков с горизонтальной станиной
Для валов турбин, ветроустановок и судовых коленчатых валов
Предохранительный клапан
Предусмотрен контроль максимального раскрытия
Запасной комплект стружкозащиты
Запасной комплект роликов
Подвод сжатого воздуха
Подключение к централизованной смазке
Для крупногабаритных заготовок массой 10-40 т

Изображения

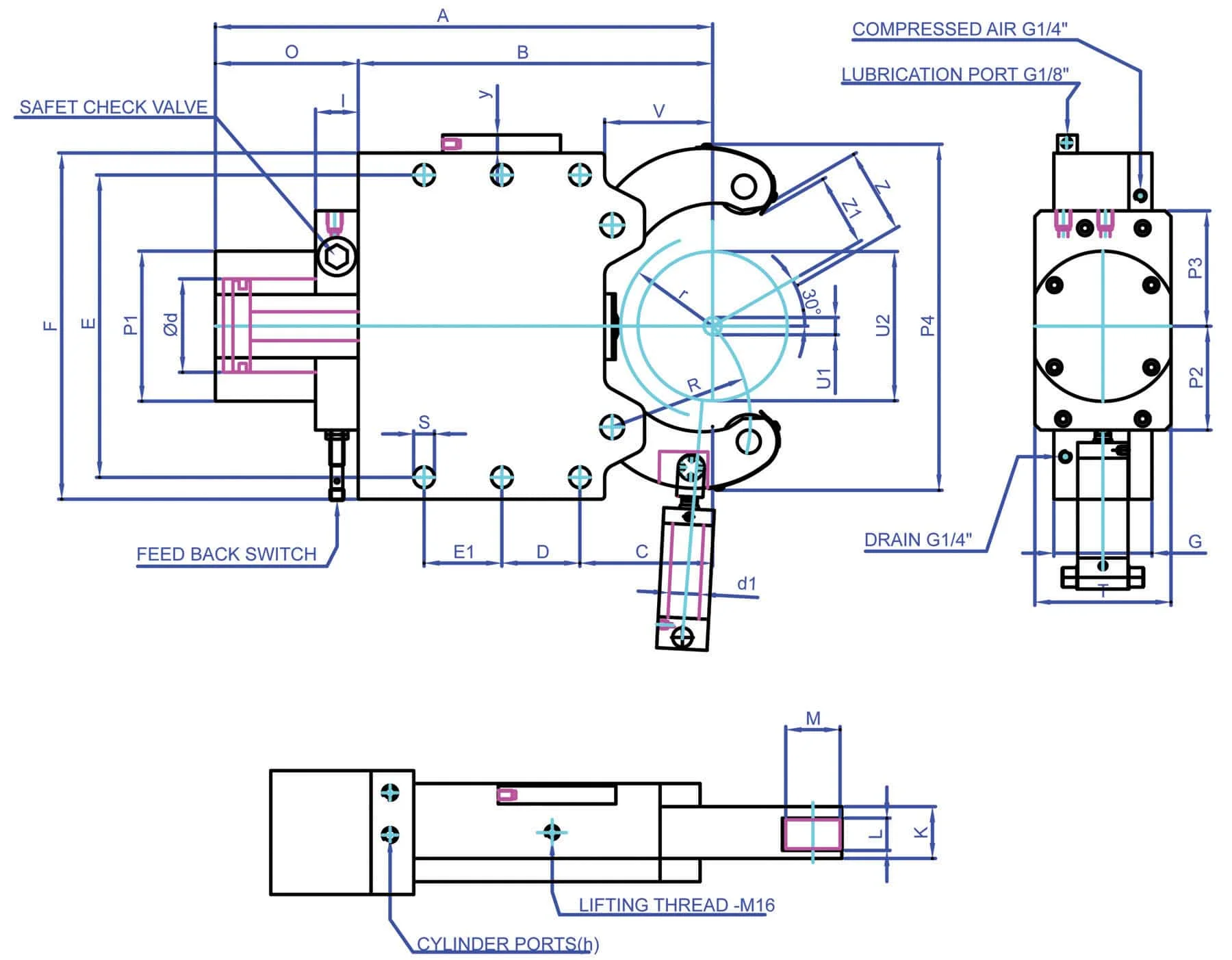

Технические параметры

A	B	C	D	E	F	G	I	K	L	M	O
2266	1760	680	310	1440	1500	306	80	186	116	270	506

P4	R	s	T	V
1729	805	39	276	620

Основные характеристики
Диапазон центрирования со стружкозащитой (U1)	600
Диапазон центрирования со стружкозащитой (U2)	1050
Макс. нагрузка, даН	30,000
Диаметр цилиндра, мм	200
Усилие поддержки нижнего рычага, даН	20,000
Давление для нижнего рычага мин. (макс.), бар	25(80)
Гидравлическое соединение (BSP)	1/2"
Рабочее давление мин. (макс.), бар	15(80)
Макс. сила зажима на ролик, даН	8300
Сила зажима на ролик при 15 бар, даН	1200
Макс. окружная скорость роликов, м/мин	200
Точность центрирования по всему диапазону, мм	0.08
Точность повторения, мм	0.01
Масса (ориентировочно), кг	3000

Технические параметры могут быть изменены без предварительного уведомления.
