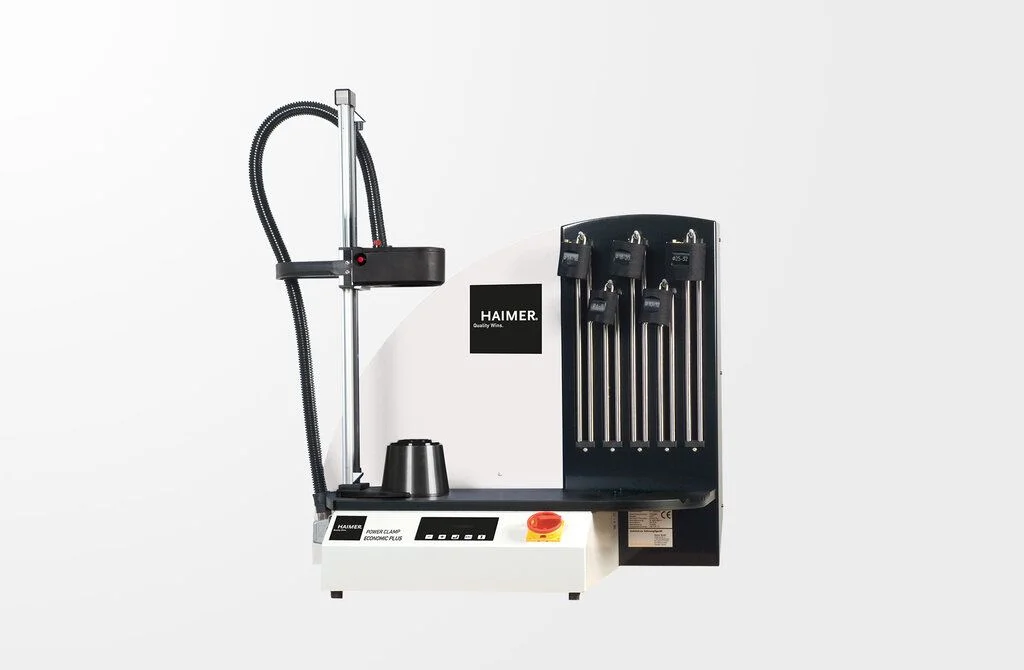

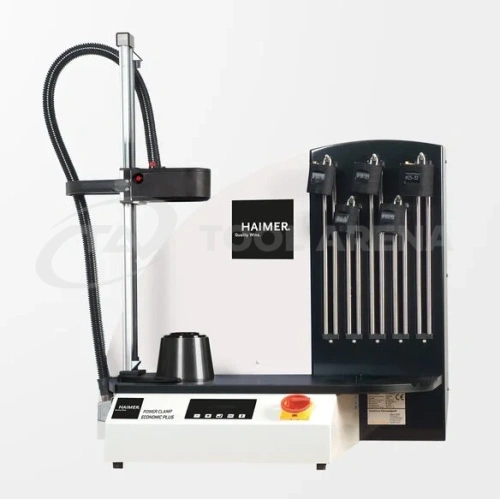

Настольная усадочная станция HAIMER Power Clamp Economic Plus
Новинка
Артикул:
PC102-I01-C10-EU
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
HAIMER »Power Clamp Economic Plus« (арт. PC102-I01-C10-EU) - настольная усадочная станция с катушкой V2008, сменными стопорными дисками и контактным охлаждением. Одна рабочая позиция, твёрдый сплав и HSS диаметром 3-32 мм, максимальная длина термопатрона 510 мм, мощность 13 кВт. Для инструментальных участков, где нужна схема со стопорными дисками и сухим охлаждением около 30 с. Сенсорный дисплей 7″ в поставку не входит.
Основные показатели
Катушка V2008 Один индуктор на патроны диаметром 3-32 мм. Размер зоны нагрева задают сменные стопорные диски: пяти дисков обычно достаточно на весь диапазон.
Одна станция Нагрев на одной позиции. Контактное охлаждение рядом: охлаждающие тела закрывают горячие зоны патрона.
Контактное охлаждение Около 30 с. Оправка остаётся сухой, без ржавчины. Равномерный съём тепла помогает сохранить биение.
Диаметр инструмента Твёрдый сплав и HSS, 3-32 мм.
Длина термопатрона до 510 мм. Если нужен запас до 570 мм и катушка NG без дисков, выбирают станции с катушкой NG и дисплеем 7″.
Мощность 13 кВт. Питание 3 × 400-480 В, 16 А.
Габарит и масса 840 × 600 × 970 мм, 110 кг - ставится на стол или системную тележку.
В поставку входит Станция, Cooling Manager, 1 базовый держатель, 1 опора патрона.
Зачем настольная станция с катушкой V2008
Катушка V2008 работает со сменными стопорными дисками: один индуктор закрывает патроны диаметром 3-32 мм. Сменный диск ограничивает зону индукционного нагрева, чтобы посадочное отверстие расширялось равномерно, без перегрева тела патрона. Дисплей 7″ и сканер Data-Matrix на этой станции не предусмотрены.
Длина термопатрона - 510 мм. Контактное охлаждение быстро охлаждает оправку (примерно за 30 секунд) и закрывает нагретые зоны, защищая оператора от случайного контакта с горячим металлом. Если позже понадобятся катушка NG без дисков, длина 570 мм и экран 7″, выбирают станцию с этими параметрами.

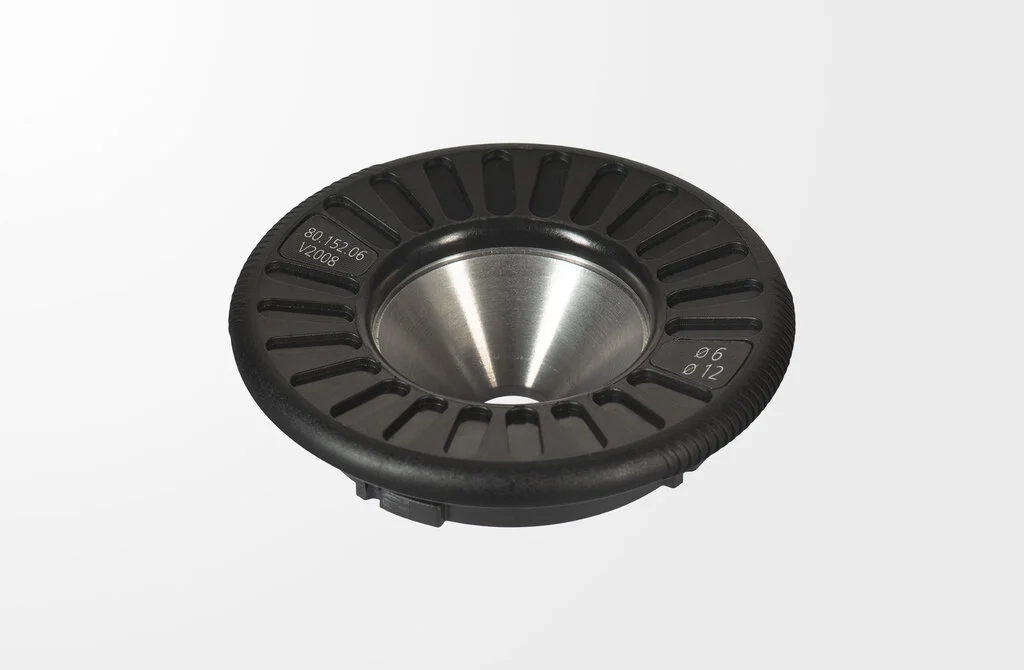

Пять дисков на весь диапазон
Стопорные диски V2008 подбирают катушку от самого малого до самого большого патрона диаметром 3-32 мм. Отдельный индуктор на каждый типоразмер не нужен.
Сухое охлаждение около 30 с
Контактное тело снимает тепло без воды на конусе. Исключён риск коррозии, а радиальное биение и геометрия патрона сохраняются стабильными.
Компактная масса 110 кг
Станция 840 × 600 × 970 мм ставится на стол. Тележку и такелажные ящики заказывают отдельно, если пост перевозят между участками или поднимают краном.
Индукционный модуль

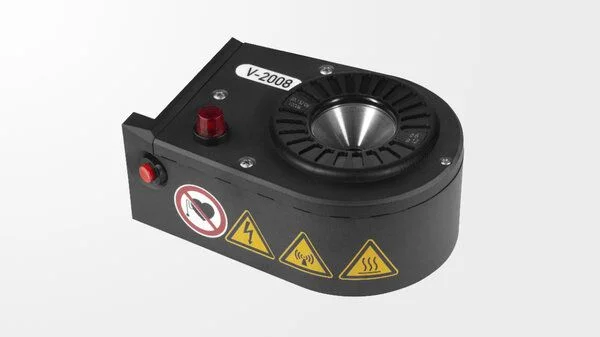

Катушка V2008 со стопорными дискамиСтандартная катушка HAIMER греет термопатроны диаметром 3-32 мм. Сменный диск задаёт зону нагрева: пяти дисков хватает на весь штатный диапазон. Мощность 13 кВт.
Охлаждение
Контактное охлаждение около 30 сОхлаждающее тело ставят на патрон после нагрева. Конус остаётся сухим. Горячие зоны закрыты - меньше риск ожога. Равномерный съём тепла сохраняет радиальное биение, полученное патроном при усадке.
Стандартная комплектация
В поставку входят станция, Cooling Manager, 1 базовый держатель и 1 опора патрона.
Катушка V2008
Интегрированное контактное охлаждение

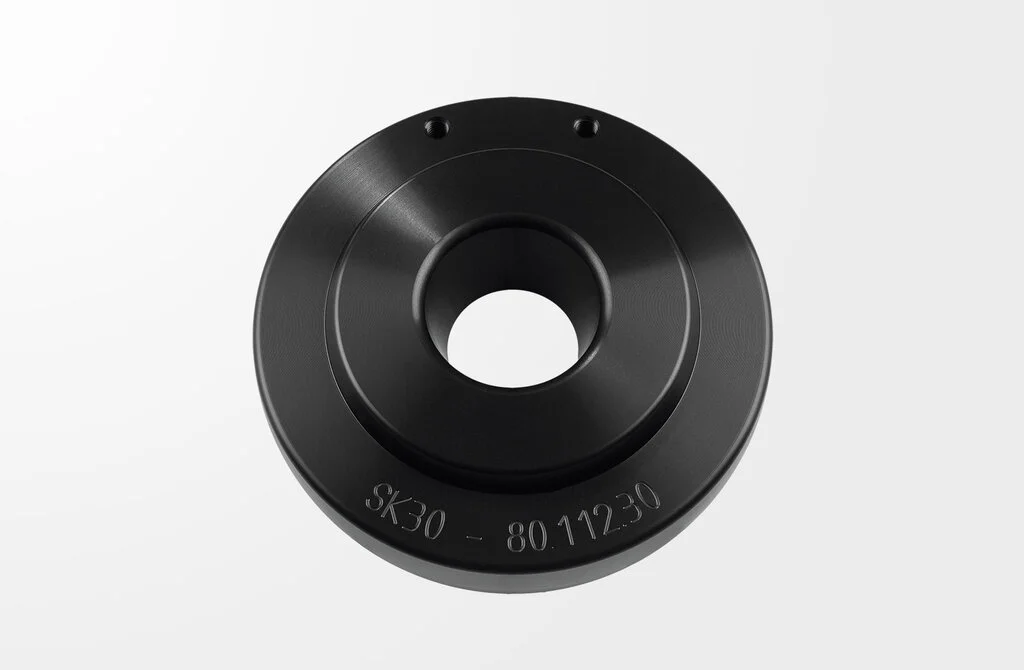

1 базовый держатель и 1 опора патрона
Опции
Тележку заказывают, если пост нужно перевозить между участками. TME - если нужна световая индикация готовности патрона. Вытяжку - если в зоне усадки нет общей вентиляции. Катушка HD - под Heavy Duty патроны диаметром свыше 32 мм.
Дополнительный базовый держатель
Дополнительная опора патрона
Системная тележка
Вкладыш ящика тележки
Такелажные ящики
Устройство извлечения сломанного инструмента
Стопорный диск V2008, 13 кВт, разъёмный
Вытяжка для катушки V2008
Опора для усадочных цанг
Охлаждение TME с контролем температуры, 13 кВт
Катушка HD 13 кВт
Технические характеристики
| Параметр | »Power Clamp Economic Plus« · PC102-I01-C10-EU |
|---|---|
| Катушка | V2008, сменные стопорные диски |
| Диаметр инструмента | 3-32 мм, твёрдый сплав и HSS |
| Максимальная длина термопатрона | 510 мм |
| Мощность | 13 кВт |
| Питание | 3 × 400-480 В, 16 А |
| Охлаждение | контактное, около 30 с |
| Станции | одна |
| Дисплей 7″ | нет |
| Ширина × глубина × высота | 840 × 600 × 970 мм |
| Масса | 110 кг |
Длина термопатрона до 510 мм, катушка V2008, без дисплея 7″. Диаметр инструмента 3-32 мм.
Часто задаваемые вопросы
Кому достаточно одной станции и катушки V2008?
Если в парке инструмента преобладают концевые фрезы и свёрла диаметром 3-32 мм, не требуется параллельная работа с несколькими оправками на поворотном столе и нет необходимости в сенсорном экране. Сменные стопорные диски удобны в настройке, а цикл усадки остаётся быстрым.
Чем стопорные диски отличаются от катушки NG?
V2008 настраивают диском под диаметр. Катушка NG выставляется одним поворотом по длине и диаметру, диски не нужны, греется только заданная зона. Катушка NG, длина патрона 570 мм и дисплей 7″ - у станции Economic Plus NG i4.0.
Можно ли усаживать оправки не HAIMER?
Катушка греет термопатрон независимо от бренда держателя. Режимы и диски подбирают под геометрию конкретной оправки, чтобы не перегреть шейку.
Нужны ли тележка и такелажные ящики?
Станция 110 кг стоит на столе. Тележку заказывают, если пост перевозят между участками. Такелажные ящики - если поднимают краном. В этой поставке их нет.
Какое питание нужно?
3 × 400-480 В, 16 А, 13 кВт. Сечение питающего кабеля и параметры защитного автомата рассчитываются под условия подключения на объекте.
