Настольная усадочная станция HAIMER Power Clamp Economic Plus NG i4.0

Новинка

Артикул: PC402-I21-C10-EU

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

HAIMER »Power Clamp Economic Plus NG i4.0« (арт. PC402-I21-C10-EU) - настольная усадочная станция с интеллектуальной катушкой NG VS32-H, сенсорным дисплеем 7″ и контактным охлаждением. Одна рабочая позиция, твёрдый сплав и HSS диаметром 3-32 мм, максимальная длина термопатрона 570 мм, мощность 13 кВт. Стопорные диски не нужны: одним поворотом задаются длина и диаметр зоны нагрева. Сканер Data-Matrix - опция.

Основные показатели

Катушка NG VS32-H Одним поворотом выставляются длина и диаметр. Стопорные диски не нужны. Греется только заданная зона, в том числе на нестандартных размерах.

Сенсорный дисплей 7″ Программа с крупными символами, выбор языка. Экран устойчив к воде, царапинам и удару.

Готовность к обмену данными Разъём под сканер. Параметры усадки с Data-Matrix на патроне считываются без ручного выбора режима. Сам сканер заказывается отдельно.

Одна станция Нагрев на одной позиции. Контактное охлаждение рядом, около 30 с.

Диаметр инструмента Твёрдый сплав и HSS, 3-32 мм.

Длина термопатрона до 570 мм. Если достаточно 510 мм и катушки V2008 со стопорными дисками, выбирают базовую Economic Plus.

Мощность 13 кВт. Питание 3 × 400-480 В, 16 А.

Габарит и масса 840 × 600 × 970 мм, 110 кг.

В поставку входит Станция, Cooling Manager, 1 базовый держатель, 1 опора патрона, такелажные ящики.

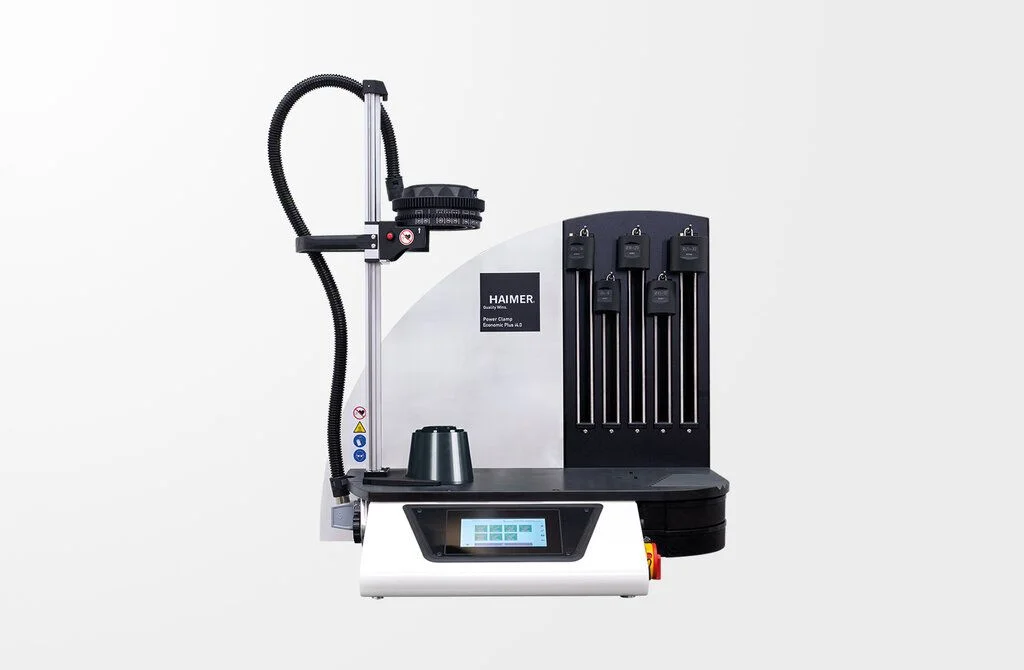

HAIMER Power Clamp Economic Plus NG i4.0

»Economic Plus NG i4.0« - катушка NG, дисплей 7″, длина патрона 570 мм

Сенсорный дисплей 7″ - выбор режима и диаметра без кнопочного меню

Катушка NG VS32-H - длина и диаметр одним поворотом, без стопорных дисков

Базовый держатель и опора патрона входят в поставку

Зачем катушка NG и дисплей 7″ на настольной станции

Интеллектуальная катушка NG исключает необходимость работы со сменными стопорными дисками: длина и диаметр зоны нагрева настраиваются одним движением регулятора, а индуктор прогревает строго заданный участок. Это ускоряет работу со смешанным инструментом и повышает надёжность при усадке нестандартных оправок.

Экран 7″ отображает пошаговый цикл усадки с наглядными пиктограммами. Сканер Data-Matrix подключают, когда параметры усадки должны считываться с маркировки патрона, исключая влияние человеческого фактора. Длина термопатрона составляет до 570 мм. Такелажные ящики входят в комплект поставки.

Без стопорных дисков

Катушка VS32-H перекрывает диапазон диаметров 3-32 мм. Исключён риск утери сменных дисков или ошибки оператора при выборе типоразмера.

Длина патрона 570 мм

Запас 60 мм к модели с катушкой V2008. Имеет смысл на длинных термопатронах, для которых 510 мм недостаточно.

Сканер - по необходимости

Разъём под сканер есть. Сам сканер заказывают, если на патронах HAIMER нанесён Data-Matrix с параметрами усадки.

Индукционный модуль

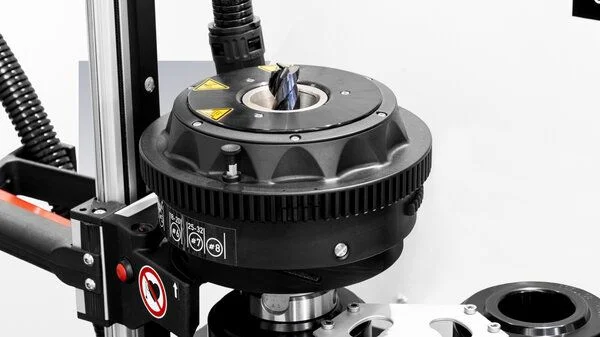

Интеллектуальная катушка NG VS32-H

Одним поворотом задаются длина и диаметр зоны нагрева. Стопорные диски не используются. Патрон греется там, где нужна посадка, в том числе на специальных размерах. Мощность 13 кВт.

Как устроена катушка NG

NG VS32-H

На корпусе катушки - шкала диаметров. Поворотом механизма настраиваются и высота, и диаметр зоны нагрева. Оператор не подбирает диск из кассеты перед каждой сменой типоразмера.

Катушку HD 13 кВт под Heavy Duty патроны заказывают отдельно. Штатный диапазон - 3-32 мм.

Управление

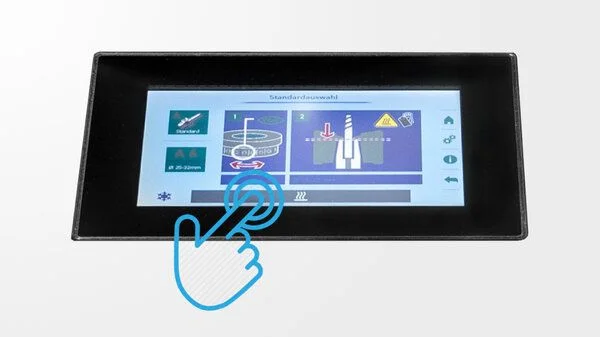

Сенсорный дисплей 7″

Цветной экран с крупным шрифтом и понятными пиктограммами. Устойчив к воде, царапинам и удару. Выбор языка. Нагрев и охлаждение запускаются с панели, без отдельного кнопочного пульта.

Интерфейс 7″ Сканер Data-Matrix

Программа на 7″

Выбор стандартного режима и диапазона диаметра, пошаговые схемы постановки катушки и посадки инструмента. Пиктограммы нагрева и охлаждения на нижней панели.

Дисплей входит в поставку. На модели с катушкой V2008 экрана 7″ нет.

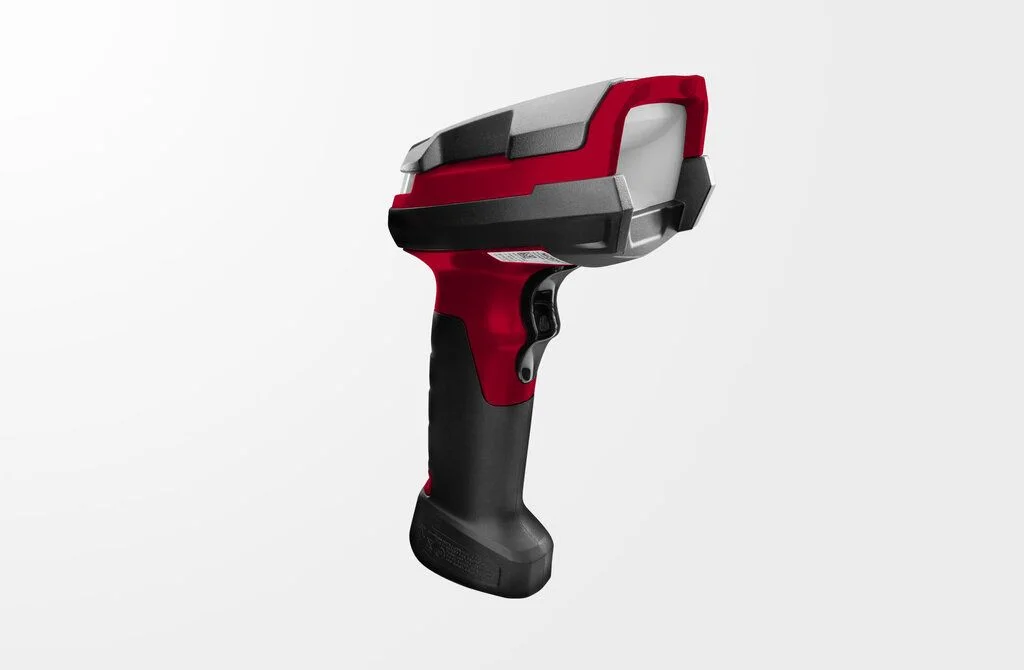

Сканер параметров усадки

Считывает Data-Matrix на термопатроне и подставляет режим. Оператору не требуется вручную подбирать цикл под оправки сторонних производителей. Снижает риск перегрева.

Сканер в поставку не входит - опция. Разъём на станции уже предусмотрен.

Охлаждение

Контактное охлаждение около 30 с

Cooling Manager входит в поставку. Оправка остаётся сухой. Горячие зоны закрыты охлаждающим телом. TME с красным и зелёным индикатором заказывают, если нужна явная готовность патрона к съёму.

Контактное охлаждение TME

Контактные охлаждающие тела

Стойка справа держит тела под разные диаметры. Цикл около 30 с, без воды на конусе.

TME - опция

Температурный датчик встроен в алюминиевый корпус охлаждающего тела. Цветовая индикация наглядно показывает статус: красный сигнал - патрон ещё нагрет, зелёный - температура безопасна для съёма. Исключает риск термических ожогов при попытке извлечь термопатрон до завершения цикла охлаждения. На этой модели модуль TME является опцией.

Стандартная комплектация

В поставку входят станция, Cooling Manager, 1 базовый держатель, 1 опора патрона и такелажные ящики.

Интеллектуальная катушка NG VS32-H

Интегрированное контактное охлаждение

Cooling Manager

1 базовый держатель и 1 опора патрона

Такелажные ящики

Опции

Сканер заказывают, если на патронах есть Data-Matrix. Тележку - если пост перевозят между участками. TME - если нужна световая индикация готовности. Катушка HD - под Heavy Duty патроны диаметром свыше 32 мм.

Сканер параметров усадки

Дополнительный базовый держатель

Дополнительная опора патрона

Системная тележка

Вкладыш ящика тележки

Устройство извлечения сломанного инструмента

Втулки Mini Shrink для нагрева и охлаждения

Опора для усадочных цанг

Охлаждение TME с контролем температуры, 13 кВт

Катушка HD 13 кВт

Вытяжка VS32-H/M

Технические характеристики

Параметр	»Power Clamp Economic Plus NG i4.0« · PC402-I21-C10-EU
Катушка	NG VS32-H, без стопорных дисков
Диаметр инструмента	3-32 мм, твёрдый сплав и HSS
Максимальная длина термопатрона	570 мм
Мощность	13 кВт
Питание	3 × 400-480 В, 16 А
Охлаждение	контактное, около 30 с
Станции	одна
Дисплей	сенсорный 7″
Сканер Data-Matrix	опция
Ширина × глубина × высота	840 × 600 × 970 мм
Масса	110 кг

Длина термопатрона до 570 мм, катушка NG, сенсорный дисплей 7″. Сканер в поставку не входит.

Часто задаваемые вопросы

Обязателен ли сканер?

Нет. Станция готова к подключению сканера. Сам сканер нужен, если параметры усадки должны считываться с Data-Matrix на патроне. Без сканера режимы выбирают на дисплее 7″.

Чем эта модель отличается от катушки V2008?

Здесь установлена катушка NG без стопорных дисков, допустима длина патрона до 570 мм, предусмотрен цветной экран 7″ и такелажные ящики в комплекте. Исполнение с катушкой V2008 рассчитано на длину до 510 мм со сменными дисками без сенсорного экрана. Выбор зависит от требуемой длины оправок и способа настройки индуктора.

Можно ли усаживать оправки не HAIMER?

Катушка греет термопатрон независимо от бренда. Режим на 7″ или со сканера подбирают под геометрию конкретной оправки.

Нужна ли тележка?

Станция 110 кг стоит на столе. Тележку заказывают, если пост перевозят. Такелажные ящики для подъёма краном уже входят в поставку.

Какое питание нужно?

3 × 400-480 В, 16 А, 13 кВт. Сечение питающего кабеля и параметры защитного автомата рассчитываются под условия подключения на объекте.
