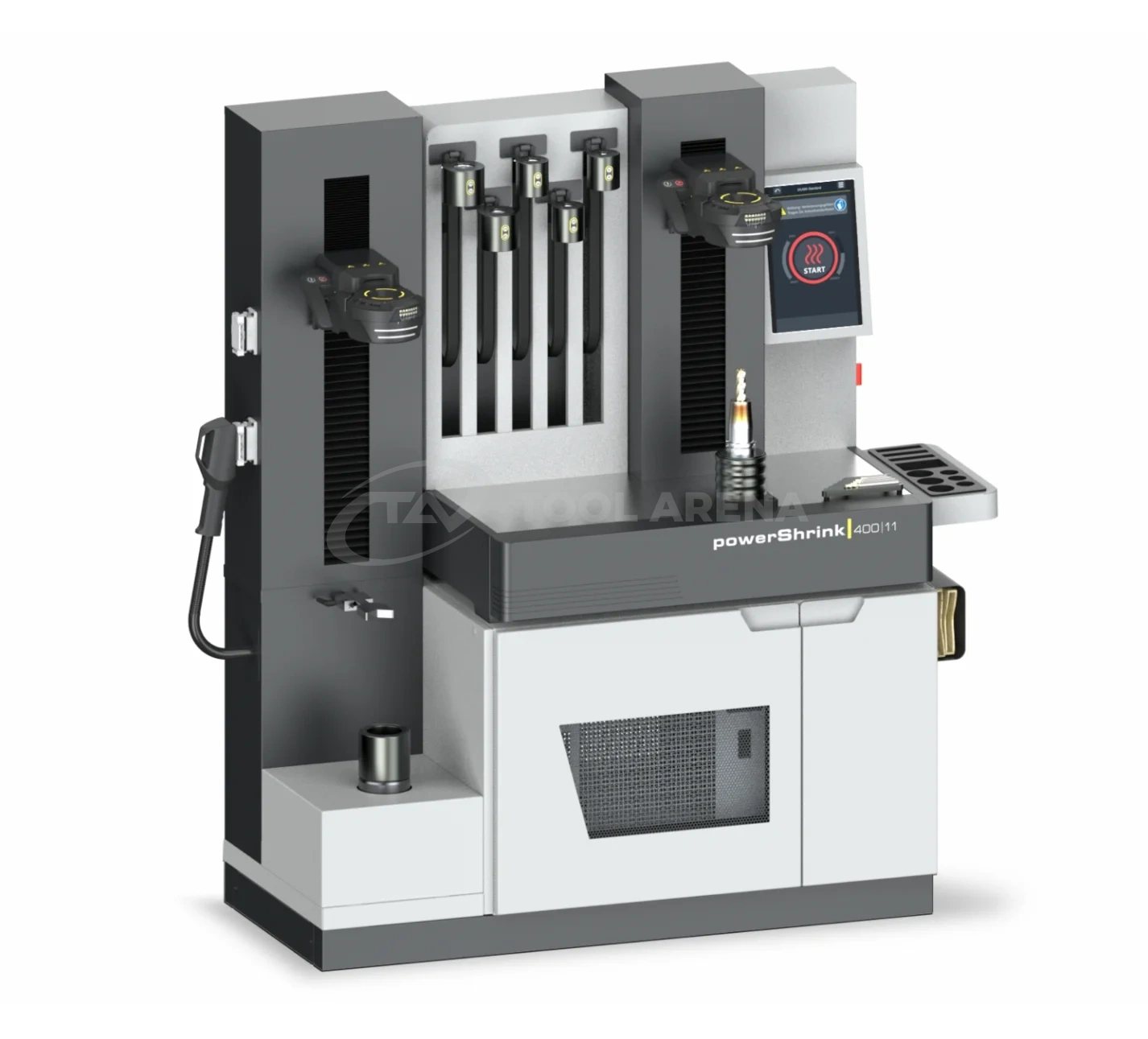

Термозажимная установка ZOLLER PowerShrink 400 | 11

Новинка

Модификация

400
400 | 11
600

Под заказ

Нашли дешевле?

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

ZOLLER »powerShrink 400 | 11« — усадочная установка с двумя станциями для усадки и снятия инструмента. Стандартные инструменты до 460 мм, модульные — до 1100 мм общей длины. Три комбинации индукционных катушек на выбор.

Основные показатели

Две станции Две индукционные катушки — эффективная усадка и снятие на одной машине

Длина усадки Стандартные инструменты до 460 мм; модульные — до 1100 мм

Три комбинации катушек Гибкая конфигурация под ваши задачи

»actbyLight« »shrinkbyLight«, LED-контроль на катушке и »coolbyLight« на системе охлаждения

До 30% экономии электроэнергии По сравнению с предыдущей моделью

Катушка »varOct« Внутренний диаметр до 45,8 мм; две параллельные обмотки с раздельным управлением

ПО »pilot« Сенсорный TFT 12,5" с понятным графическим интерфейсом

»idChip« Сканер DataMatrix — параметры усадки сразу в »pilot«

Две станции

Гибкость для стандартных и длинных инструментов

»powerShrink 400 | 11« предлагает две станции для усадки и снятия. Благодаря этой гибкости вы эффективно усаживаете и снимаете стандартные инструменты до 460 мм и модульные — до 1100 мм общей длины.

Те же передовые технологии, что и у »powerShrink 400«, плюс вторая индукционная катушка. Машину можно оснастить тремя комбинациями катушек — впечатляющая универсальность от ZOLLER.

Ось катушки Zmax 460 мм и 1100 мм
Штепсель чередования двух осей
Опции: быстросменный интерфейс, опора, колокола D 40–50 мм

Преимущества

Быстрая и простая работа

Специально для стандартных длин термоусадочных патронов и сверхдлинных инструментов

Компактная конструкция, удобная для цеха

Меньше энергии — больше отдачи

»powerShrink 400 | 11« экономит время, снижает затраты на электроэнергию и бережно относится к термоусадочным патронам благодаря слаженной работе электроники, ПО и механики в продуманном и надёжном процессе усадки.

30% экономии электроэнергии

Индукционная технология ZOLLER оптимально нагревает термоусадочные патроны: равномерно по всей зоне зажима и ровно столько, сколько необходимо. Короче циклы нагрева и охлаждения, меньше время переналадки, дольше срок службы патронов.

До 30% экономии электроэнергии по сравнению с предыдущей моделью — вклад ZOLLER в устойчивое производство. Тепло и энергия используются именно там, где нужно для безопасной усадки и снятия инструмента.

Технология термоусадки

Продуманная конструкция для максимальной эффективности

ZOLLER Re-inventing the induction coil

Индукционная катушка ZOLLER — ключевой узел »powerShrink 400 | 11«. Две параллельные обмотки включаются по отдельности и регулируются в зависимости от диаметра и длины зажима. Энергия подаётся точно в зону зажима, нагрев и охлаждение ускоряются, термоусадочные патроны меньше изнашиваются.

Катушка с системой экранирования »varOct« Катушка с экранирующими дисками

Точность в каждой детали

Вдохновлённая современной архитектурой и оптической кинематикой, индукционная катушка ZOLLER с системой экранирования »varOct« обеспечивает максимальную эффективность и эргономику при термоусадке.

8 ферритовых элементов

Восемь подвижных элементов экранирования »varOct« перемещаются по замкнутой траектории — уникальная конструкция ZOLLER, в которой продуманный дизайн сочетается с высокой эффективностью.

Гибкость в мгновение ока

Индукционная катушка ZOLLER с экранирующими дисками — простой ручной процесс усадки при редкой смене диаметра или небольшом разбросе размеров.

Диски разного диаметра оптимально направляют и экранируют магнитное поле катушки. Опциональная система сопровождения »shrinkbyLight« — LED-контроль диаметра и индикация состояния обмоток — повышает надёжность процесса.

»coolbyLight«

Эффективное охлаждение

С »powerShrink 400 | 11« охлаждение выполняется с максимальной эффективностью. Пять стандартных охлаждающих колоколов для термоусадочных патронов от D 6 до D 32 мм обеспечивают быстрое равномерное охлаждение. Опционально — охлаждающие колокола »coolbyLight« и дополнительный колокол D 40–50 мм.

Охлаждающие колокола Направляющая колокола

Комфорт и безопасность

Под каждую задачу — свой колокол: стандартный или с сопровождением оператора »coolbyLight« для максимальной безопасности. Оба варианта — со свободной направляющей или с линейной механической направляющей по запросу.

Направляющая колокола

Простое крепление или надёжная направляющая? Два варианта: простой фиксатор или линейная направляющая для максимального комфорта и безопасности.

Высокопроизводительное взаимодействие компонентов

Схема »powerShrink 400 | 11«. Наведите курсор или нажмите на точки для описания узлов.

Ключевые компоненты

»coolbyLight«

Охлаждающие колокола »coolbyLight« с LED-сопровождением. Опционально — дополнительный колокол D 40–50 мм.

Оси катушек

Две оси с пневморазблокировкой, направляющей THK и противовесом. Zmax 460 мм и 1100 мм — чередование через штепсель.

Индукционная катушка »varOct«

Система экранирования »varOct«, внутренний Ø до 45,8 мм. »shrinkbyLight« и отсос дымовых газов. Ручная или автоматическая настройка диаметра.

Сенсорный TFT-монитор

12,5" с ПО »pilot«. Наглядный интерфейс, менеджер охлаждения с автоматическим отключением модуля — экономия энергии.

Подстолье

Прочная конструкция. Водяной охладитель на выдвижном ящике — удобный доступ для обслуживания.

Полки для хранения

Слева и справа — сканер, щётки, перчатки, адаптеры охлаждения и монтажные кольца у рабочего места.

Место для хранения

Три отсека в нижнем столе с выдвижным ящиком — охлаждение, отсос, аксессуары.

Рабочая поверхность

Нержавеющая сталь — место для нагрева и охлаждения патронов. Инструмент перемещается легко и бесшумно.

Направляющая колокола

Линейная механическая направляющая с противовесом — безопасная установка без касания кромки. Опция — простой фиксатор.

Ручной сканер

Считывание »idChip« — параметры усадки сразу в »pilot«.

ZOLLER кардинально обновил термоусадку

В технологии термоусадки началась новая эра. Переработаны ключевые элементы усадочных установок — на рынок вышло поколение устройств, существенно превосходящее другие решения.

Высокая экономия энергии, нагрев с почти 100% КПД, быстрое охлаждение и продуманное сопровождение оператора — усадка и снятие инструмента с ZOLLER по-новому определяют устоявшийся процесс.

Опции

Быстросменный интерфейс

Опция: эргономичная быстрая смена индукционной катушки.

Опора инструмента

Опция: бесступенчато регулируемая опора для стабилизации длинных инструментов.

Охлаждающие колокола »coolbyLight«

Опция: колокола »coolbyLight« и дополнительный охлаждающий колокол D 40–50 мм.

Безопасно и эффективно к цели

С »powerShrink 400 | 11« термоусадочный инструмент быстро готов к работе — благодаря понятному ПО »pilot«, интеллектуальной индукционной системе и постоянному контролю рабочих шагов.

Технология »powerShrink« обеспечивает минимальное время процесса. Даже неопытный оператор после короткого обучения достигает коротких циклов. ПО »pilot« ведёт по всем шагам и автоматически управляет многими процессами. На экране показывается нужный компонент для каждого шага; графическая поддержка на дисплее и световое сопровождение »actbyLight« делают работу с »powerShrink« безопасной и эффективной.

Шаг 1: установка патрона и выбор параметров

Установите термоусадочный патрон, выберите параметры нагрева (вручную или автоматически через »idChip«)

Система экранирования: установите и выровняйте экранирующий диск или »varOct« (вручную или с приводом)

Опустите катушку на термоусадочный патрон

Запустите нагрев — прогресс отображается в ПО

После нагрева поднимите катушку, вставьте режущую часть в патрон

Сдвиньте монтажную чашу к мигающему зелёному охлаждающему колоколу и установите на место

Охлаждение запускается автоматически, окончание отображается миганием синим

По окончании охлаждения снимите охлаждающий колокол с патрона

Чёткое управление и надёжная связь

Наглядный графический интерфейс ПО ZOLLER »pilot« ведёт оператора пошагово и безопасно — крупные функциональные кнопки и продуманная цветовая схема. Монитор 12,5" с чётким изображением.

Главное меню — крупные функциональные зоны с наглядными изображениями: выбор типа патрона, параметров или сканирование кода

Выбор параметров — нужные параметры нагрева выбираются просто и безопасно через понятные кнопки в ПО

Функция сканирования — все параметры для патрона загружаются автоматически независимо от производителя; можно отслеживать число циклов нагрева и информацию по каждому патрону

Пошаговое сопровождение — на протяжении всего процесса усадки »pilot« показывает, какой шаг и когда выполнить

Индикация состояния — нагрев или охлаждение: »pilot« показывает ход процесса и важные указания по безопасности

Технические характеристики

Основные параметры »powerShrink 400 | 11«.

Ось индукционной катушки Zmax	1100 мм
Ось индукционной катушки Zmax	460 мм
Штепсель чередования двух осей катушек	Да
Дополнительный охлаждающий колокол D 40–50 мм	Опция
Регулируемая опора инструмента	Опция
Монтажная чаша для монтажных колец с адаптером укорочения на 100 мм	Да

Часто задаваемые вопросы

До какой температуры нагревается патрон при усадке?

Зависит от геометрии патрона, диаметра зажима и размера конуса. У стандартных патронов — 4,5°, у тонких — 3°. В зависимости от типа при усадке используется температура от 150 °C до 350 °C.

Какие материалы режущего инструмента допустимы?

Сталь, HSS, твёрдый сплав, тяжёлые металлы, металлический порошок, удлинители для термоусадки.

Какой допуск на диаметр хвостовика инструмента?

Допуск хвостовика режущего инструмента — h6 или h5.

Можно ли отслеживать срок службы патрона и число циклов усадки?

На »powerShrink 400 | 11« это возможно по уникальному ID патрона, например через технологию ZOLLER »idChip«. Каждый цикл контролируется и регистрируется в ПО »pilot«.

Минимальное и максимальное время нагрева?

Зависит от геометрии патрона и диаметра зажима. Для малых диаметров — 2–3 с, для больших — 5–7 с.

Минимальное и максимальное время охлаждения?

ZOLLER предлагает два типа охлаждения: бесконтактное с воздухом и адаптерами охлаждения. С адаптерами — 60–120 с в зависимости от диаметра. С воздушным охлаждением »zStream« выполняется кондиционирование всего патрона от носа до фланца — 3–5 мин в зависимости от диаметра.

Нужно ли кондиционированное помещение для установки?

Нет. Устройство можно установить в безпылистом участке цеха.

Как работает термоусадка?

Внутренний диаметр патрона чуть меньше диаметра хвостовика. Индукционным нагревом зона носа расширяется, инструмент вставляется, затем патрон охлаждается — диаметр сжимается и удерживает хвостовик с высокой точностью.

Что такое бесконтактное и контактное охлаждение?

Бесконтактное — без прямого контакта с патроном, например через адаптеры охлаждения или воздушное охлаждение. Контактное — охлаждение жидкостью после нагрева (закалка): срок службы патрона сокращается, возможна коррозия; жидкость быстро загрязняется и требует замены.

Можно ли выставить общую длину инструмента после усадки?

Да, с системами выставки »eQset« и »liteSet« общую длину можно предустановить на »powerShrink 400 | 11«.
