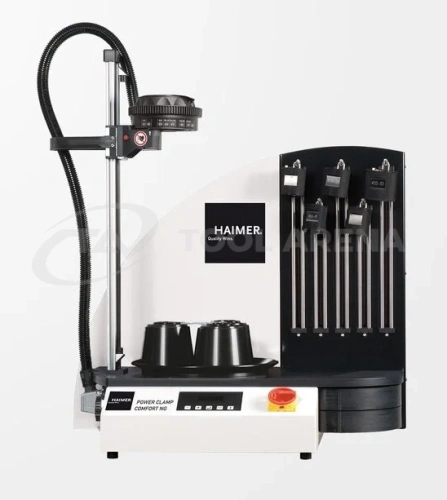

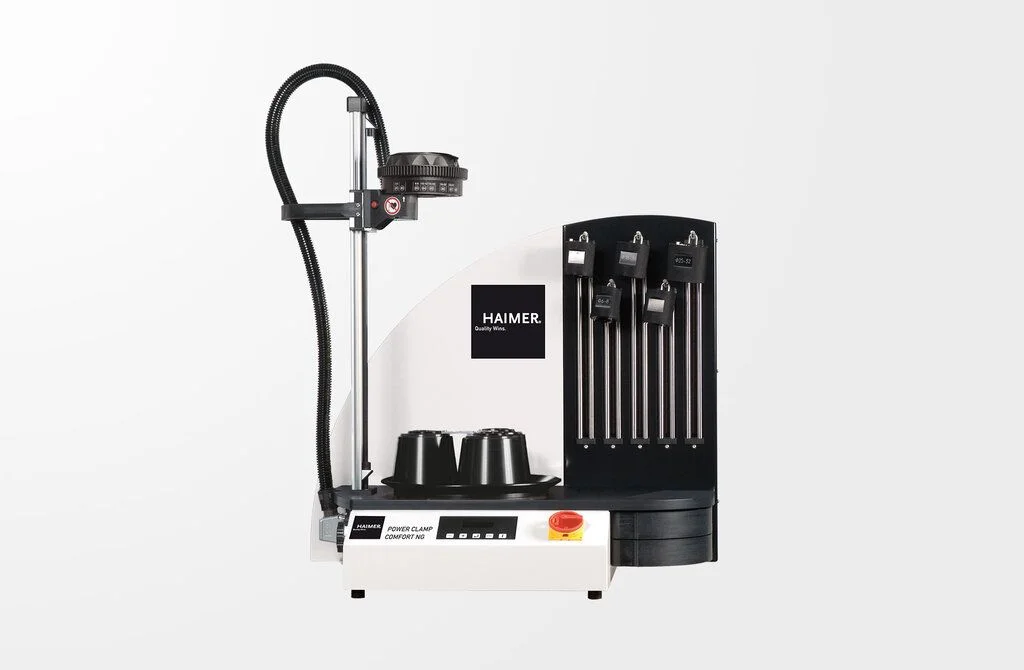

Настольная усадочная станция HAIMER Power Clamp Comfort NG
Новинка
Артикул:
PC100-I21-C10-EU
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
HAIMER »Power Clamp Comfort NG« (арт. PC100-I21-C10-EU) - настольная усадочная станция с катушкой NG VS32-H, поворотным столом на 3 позиции и контактным охлаждением. Твёрдый сплав и HSS диаметром 3-32 мм, длина термопатрона до 570 мм, мощность 13 кВт. Пока одна оправка греется, вторая остывает, третья ставится - без простоя на одной станции.
Основные показатели
Поворотный стол на 3 позиции Нагрев, охлаждение и постановка идут параллельно. Одна опора патрона для стола входит в поставку.
Катушка NG VS32-H Длина и диаметр зоны нагрева задаются одним поворотом. Стопорные диски не нужны - греется только выбранный участок патрона.
Контактное охлаждение Около 30 с. Оправка остаётся сухой, горячие зоны закрыты. Cooling Manager входит в поставку.
Диаметр инструмента Твёрдый сплав и HSS, 3-32 мм.
Длина термопатрона до 570 мм
Мощность 13 кВт. Питание 3 × 400-480 В, 16 А.
Габарит и масса 840 × 600 × 970 мм, 115 кг.
Панель управления Кнопочная, без сенсорного дисплея 7″. Экран и сканер параметров - у моделей линейки i4.0.
В поставку входит Станция, Cooling Manager, 1 опора патрона для поворотного стола, такелажные ящики.
Зачем поворотный стол на 3 позиции
На одной станции оператор ждёт, пока патрон остынет, и только потом ставит следующий. Поворотный стол держит три позиции: греется одна оправка, остывает вторая, третья готовится. При интенсивной работе это исключает простой индукционной катушки.
Катушка NG без дисков, длина патрона 570 мм, мощность 13 кВт, питание 16 А. Если позже понадобятся 20 кВт, 32 А и вторая катушка под диаметр 40-50 мм, это уже другая модель с более широкой станиной 1000 мм.
Параллельный цикл
Три позиции на столе. Катушка не простаивает, пока контактное тело снимает тепло с предыдущего патрона.
NG без дисков
Одним поворотом - длина и диаметр. На потоке это быстрее, чем менять стопорный диск на каждой оправке.
Настольный габарит
115 кг, высота 970 мм. Такелажные ящики в поставке. Тележку заказывают, если пост перевозят между участками.
Индукционный модуль

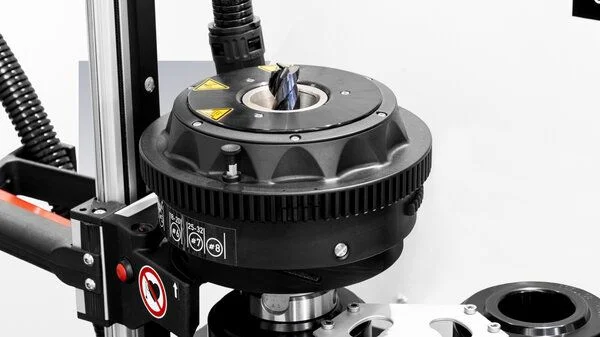

Интеллектуальная катушка NG VS32-HСтопорные диски не нужны. Греется только заданная зона, в том числе на нестандартных размерах. Диаметр 3-32 мм, 13 кВт.
Охлаждение

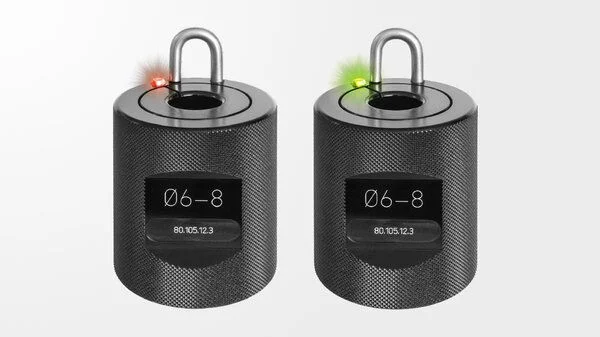

Контактное охлаждение около 30 сCooling Manager входит в поставку. Конус остаётся сухим. TME с красным и зелёным индикатором - опция, если нужна явная готовность патрона к съёму.
Стандартная комплектация
В поставку входят станция, Cooling Manager, 1 опора патрона для поворотного стола и такелажные ящики.
Интеллектуальная катушка NG VS32-H
Интегрированное контактное охлаждение
Cooling Manager
Поворотный стол на 3 позиции
1 опора патрона для поворотного стола
Такелажные ящики
Опции
Дополнительные опоры стола заказывают, если на трёх позициях держат несколько конусов. Тележку - если пост перевозят между участками. TME - если нужна световая индикация готовности патрона. Катушка HD - под Heavy Duty патроны диаметром свыше 32 мм.

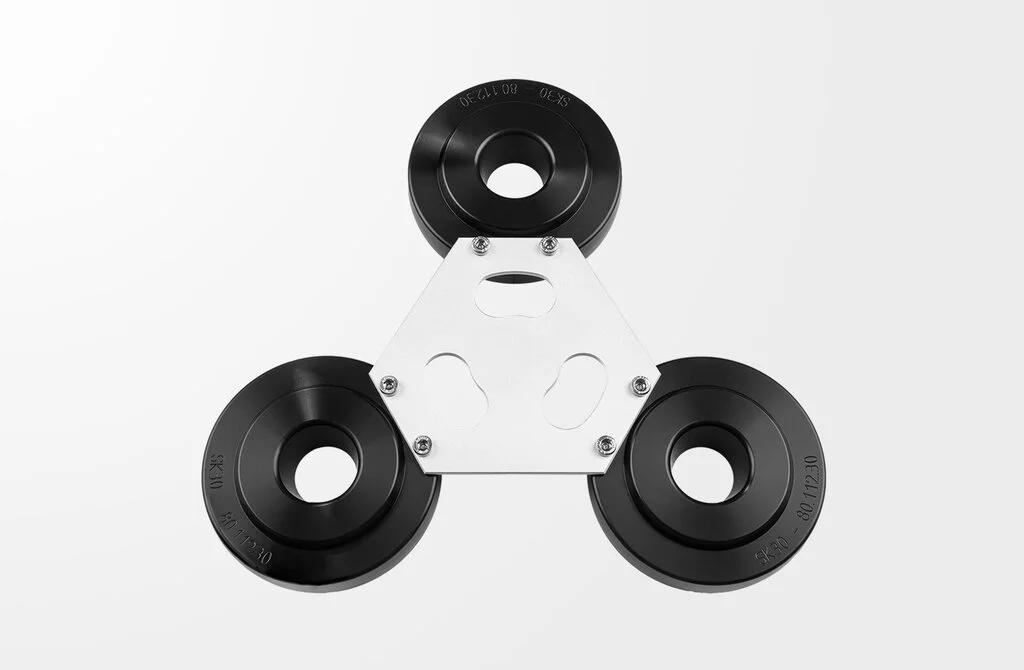

Дополнительная опора для поворотного стола
Системная тележка
Вкладыш ящика тележки
Опора для усадочных цанг
Устройство извлечения сломанного инструмента
Вытяжка VS32-H/M
Катушка HD 13 кВт
Охлаждение TME с контролем температуры, 13 кВт
Технические характеристики
| Параметр | »Power Clamp Comfort NG« · PC100-I21-C10-EU |
|---|---|
| Катушка | NG VS32-H, без стопорных дисков |
| Диаметр инструмента | 3-32 мм, твёрдый сплав и HSS |
| Максимальная длина термопатрона | 570 мм |
| Мощность | 13 кВт |
| Питание | 3 × 400-480 В, 16 А |
| Охлаждение | контактное, около 30 с |
| Стол | поворотный, 3 позиции |
| Дисплей 7″ | нет |
| Ширина × глубина × высота | 840 × 600 × 970 мм |
| Масса | 115 кг |
Поворотный стол на 3 позиции, катушка NG VS32-H, 13 кВт, ширина 840 мм.
Часто задаваемые вопросы
Кому нужен стол на 3 позиции, а не одна станция?
Если регулярно усаживается серия оправок и индукционная катушка не должна простаивать в ожидании охлаждения. Поворотный стол на 3 позиции обеспечивает параллельный нагрев, охлаждение и смену оправок без задержек.
Хватит ли 13 кВт и диаметра 3-32 мм?
Для концевого парка 3-32 мм - да. Если нужны патроны диаметром 40-50 мм и питание 32 А / 20 кВт, выбирают модель с этими параметрами и шириной станины 1000 мм.
Есть ли дисплей 7″?
Нет. На этой станции кнопочная панель. Экран 7″ и разъём под сканер - у моделей i4.0.
Нужна ли тележка?
Станция 115 кг стоит на столе. Тележку заказывают, если пост перевозят. Такелажные ящики для крана уже в поставке.
Какое питание нужно?
3 × 400-480 В, 16 А, 13 кВт. Сечение питающего кабеля рассчитывается под условия подключения на объекте.
