SZ-325F1
Новинка
- Previous
- Next
Артикул:
SZ-325F1
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
SZ-325F1 — Двухшпиндельный автомат продольного точения

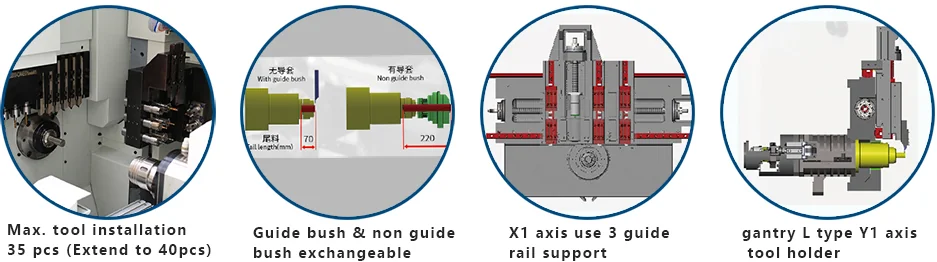

Особенности- Новая цельная станина, оптимизированная методом конечных элементов (МКЭ): эффективно гасит вибрации и снижает резонанс при сохранении высокой жёсткости, необходимой для прецизионной обработки.

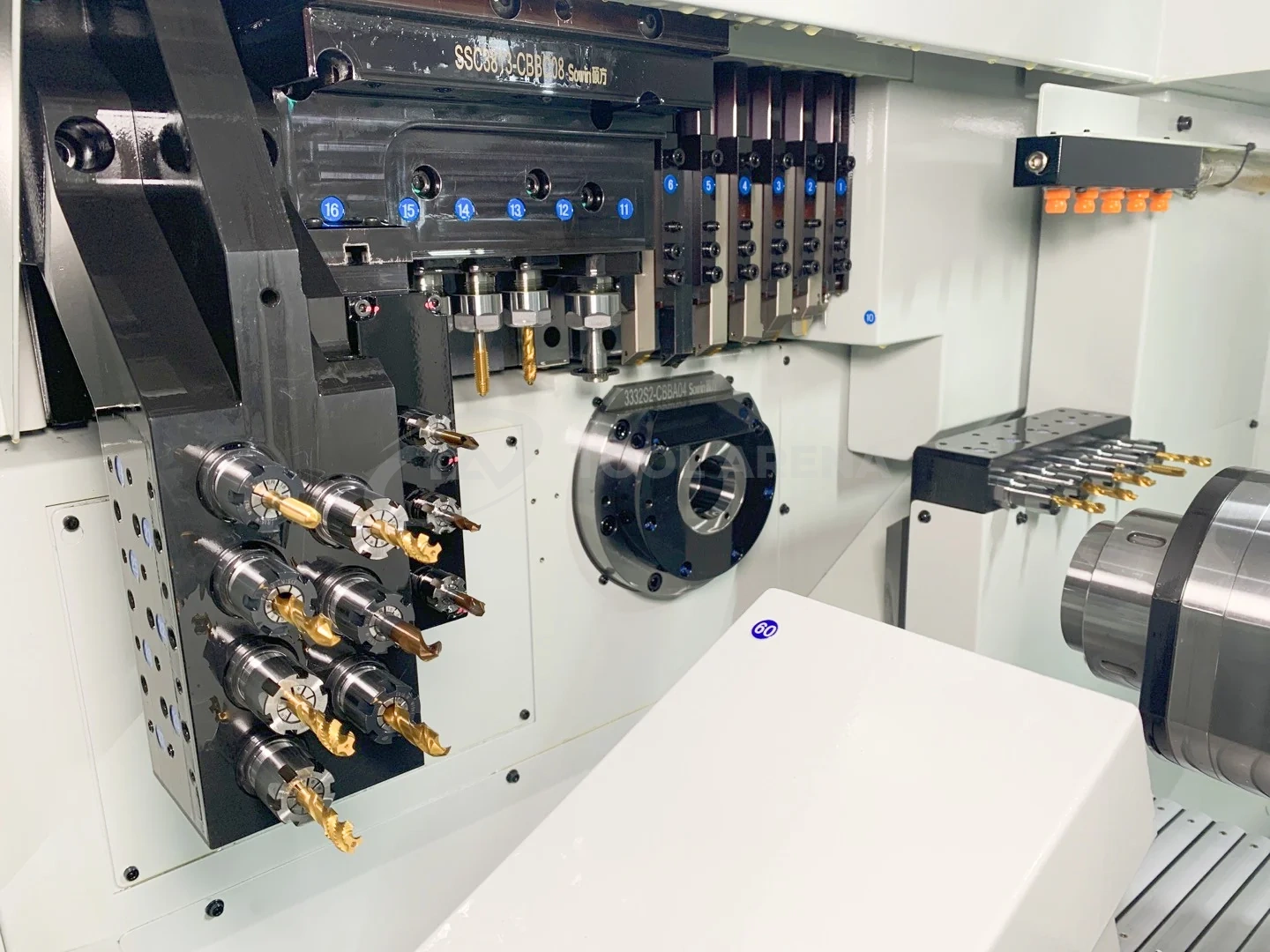

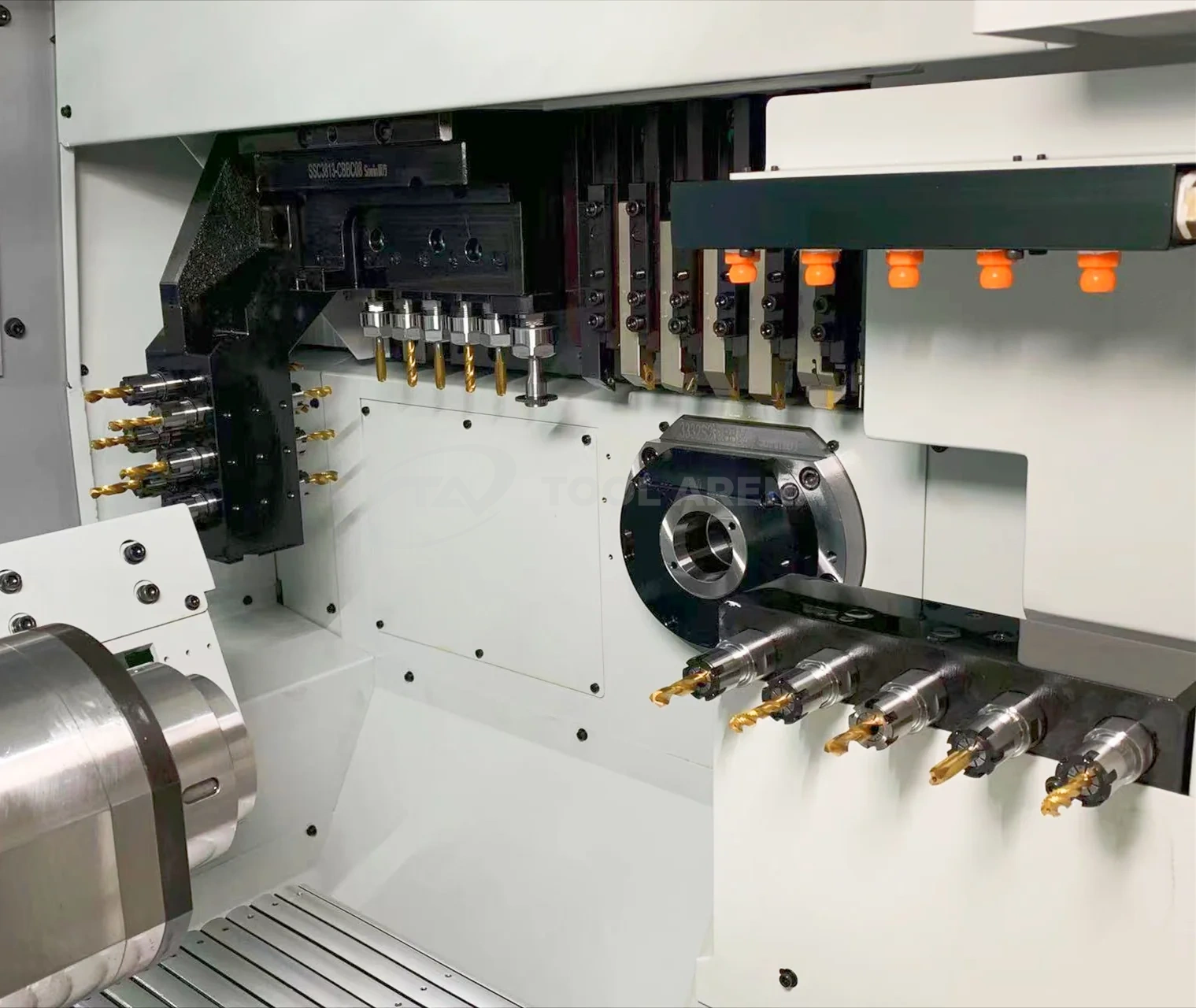

- Стандартная комплектация — 35 инструментов (возможно расширение до 40); богатый набор режущего инструмента для обработки сложных деталей.
- Механическая направляющая втулка обеспечивает высокоскоростную и высокоточную обработку.
- Поперечная револьверная головка с приводным инструментом оснащена сервоприводом со средней инерцией; инструменты с большим крутящим моментом охлаждаются маслом, что продлевает ресурс силовой головки.
- Инструментальная оснастка противошпинделя поддерживает токарную обработку, боковое фрезерование, эксцентрическую фронтальную обработку и растачивание — главный и противошпиндель работают одновременно, обеспечивая высокую производительность.
Медицинское оборудование, метизы и ручной инструмент, текстильное машиностроение, электроника и телекоммуникации, аэрокосмическая отрасль и другие направления прецизионного производства.

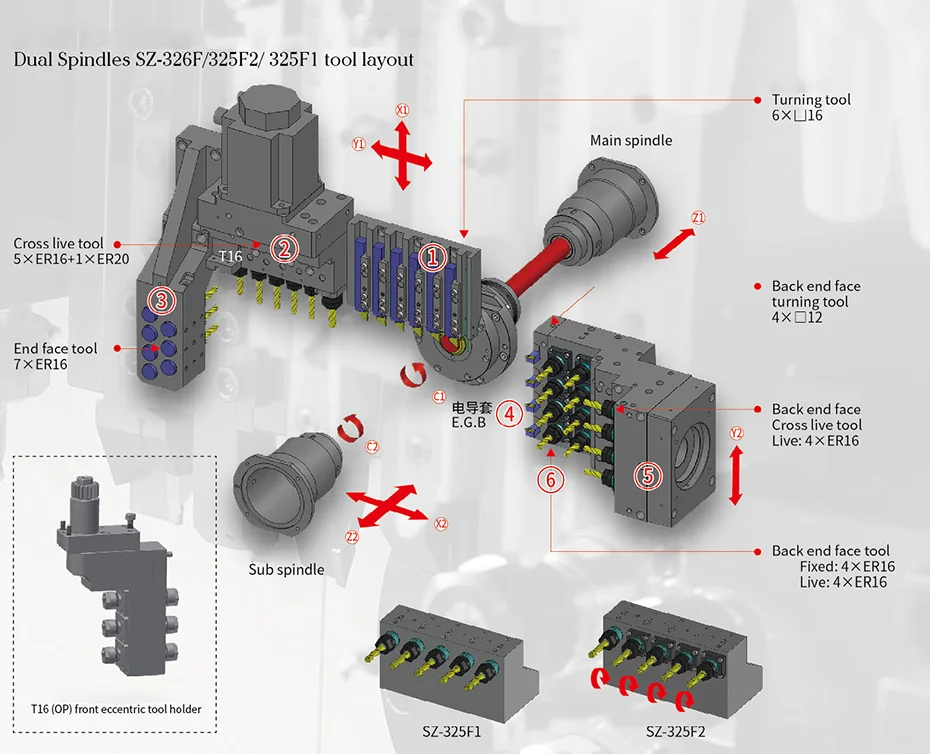

Конструктивная конфигурация (расширение функций)
| Модель |
SZ-325F1 5 осей, двухшпиндельный |
SZ-325F2 5 осей, двухшпиндельный |
|||

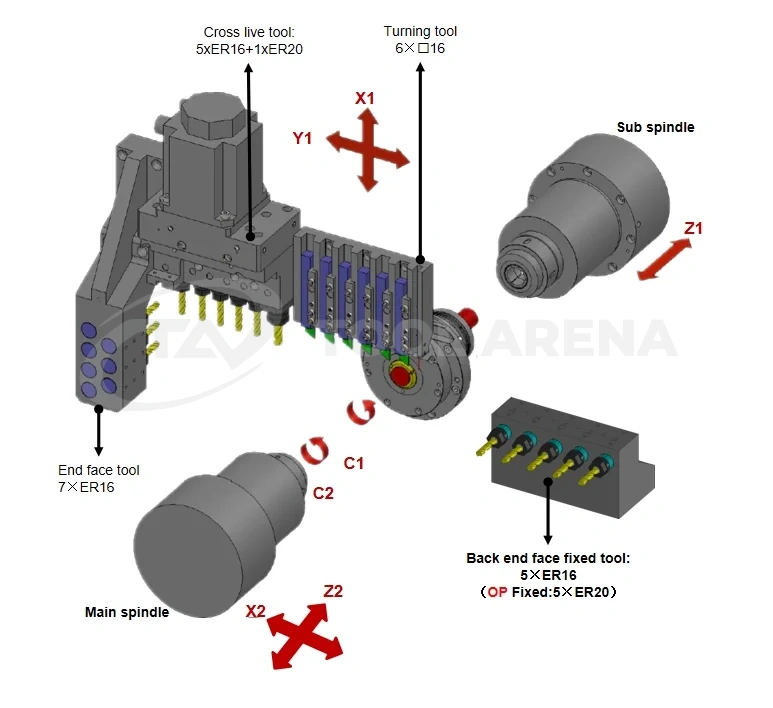

| Схема размещения инструмента |
|
|
|||
| Система ЧПУ | Mitsubishi M80 | Mitsubishi M80 | |||
| Источник питания | 200 В AC | 200 В AC | |||
| Номинальная мощность станка | кВт | 18 | 19 | ||
| Область обработки | Диаметр обрабатываемой заготовки | мм | φ32 | φ32 | |
| Макс. диаметр зажима главным шпинделем | мм | φ32 | φ32 | ||
| Макс. длина подачи (за один цикл) | мм | 320 | 320 | ||
| Главный / противошпиндель | Мощность главного шпинделя | кВт | 5,5 / 7,5 | 5,5 / 7,5 | |
| Мощность противошпинделя | кВт | 3,7 / 5,5 | 3,7 / 5,5 | ||
| Макс. диаметр сквозного отверстия главного шпинделя | мм | φ39 | φ39 | ||
| Разрешение оси C | ° | 0,001 | 0,001 | ||
| Частота вращения главного / противошпинделя | об/мин | 6000 | 5000 | ||
| Макс. диаметр зажима противошпинделем | мм | φ32 | φ38 | ||
| Макс. диаметр сквозного отверстия противошпинделя | мм | φ39 | φ39 | ||
| Макс. глубина сверления главным шпинделем | мм | 60 | 60 | ||
| Макс. ход главного шпинделя | С направляющей втулкой | мм | 320 | 320 | |
| Без направляющей втулки | мм | 80 | 80 | ||
| Макс. количество устанавливаемого инструмента | шт. | 35 | 31 | ||
| Инструмент главного шпинделя | |||||
| ① Наружный токарный резец | Кол-во × тип | 6 × □16 | 6 × □16 | ||
| ② Поперечная револьверная головка с приводным инструментом | Кол-во × тип | 5×ER16 + 1×ER20 | 5×ER16 + 1×ER20 | ||
| Диаметр сверления | мм | φ13 | φ13 | ||
| Диаметр метчика / плашки | M8 | M8 | |||
| Частота вращения приводного инструмента | об/мин | макс. 4500 | макс. 4500 | ||
| Мощность приводного инструмента | кВт | 1,5 | 1,5 | ||
| ③ Фронтальный стационарный инструмент | Кол-во × тип | 7×ER16 | 7×ER16 | ||
| Диаметр сверления | мм | φ10 | φ10 | ||
| Диаметр метчика / плашки | M8 | M8 | |||
| Инструмент противошпинделя | |||||
| ⑥ Фронтальный стационарный инструмент | Кол-во × тип | 5×ER16 | 1×ER16 (опц.: 1×ER20) | ||
| Диаметр сверления | мм | макс. φ10 | макс. φ10 | ||
| Диаметр метчика / плашки | макс. M8 | макс. M8 | |||
| Приводной инструмент | ⑥ Фронтальный приводной инструмент | Кол-во × тип | — | 4×ER16 | |
| Диаметр сверления | мм | — | макс. φ10 | ||
| Диаметр метчика / плашки | — | макс. M8 | |||
| Частота вращения приводного инструмента | об/мин | — | макс. 4500 | ||
| Мощность приводного инструмента | кВт | — | 1,5 | ||
| ⑤ Поперечная револьверная головка | Кол-во × тип | — | — | ||
| Диаметр сверления | мм | — | — | ||
| Диаметр метчика / плашки | — | — | |||
| ④ Наружный токарный резец (противошпиндель) | — | — | |||
| Электронная вращающаяся направляющая втулка | кВт | 1 | 1 | ||
| Скорость быстрого перемещения | м/мин | 24 (Z1/Z2/X1/X2/Y1/Y2) | |||
| Мощность серводвигателей подачи | кВт | 1,5 (Z1/Z2/X1/X2/Y1/Y2) | |||
| Мощность насоса СОЖ | кВт | 0,4 | 0,4 | ||
| Мощность насоса охлаждающего масла главного / противошпинделя | кВт | 1,2 | 1,2 | ||
| Мощность насоса смазки | кВт | 0,025 | 0,015 | ||
| Макс. длина детали в приёмном боксе | мм | 100 | 100 | ||
| Расстояние от центра главного / противошпинделя до низа корпуса станка | мм | 1100 | 1100 | ||
| Объём бака СОЖ | л | 190 | 190 | ||
| Давление сжатого воздуха | МПа | ≥ 0,5 | ≥ 0,5 | ||
| Масса нетто | кг | 4500 | 4500 | ||
| Габариты (Д × Ш × В) | мм | 2850 × 1600 × 2060 | 2850 × 1600 × 2060 | ||
Стандартная комплектация
- Система ЧПУ Taiwan Syntec / система ЧПУ Japan FANUC
- Цветной ЖК-дисплей 10,4"
- Система охлаждения главного и противошпинделя
- Система смазки
- Вращающаяся направляющая втулка
- Устройство продувки главного и противошпинделя сжатым воздухом
- Защита от утечки тока
- Трансформатор
- Разъём для внешнего освещения
- Трёхцветная сигнальная колонна
- ШВП и направляющие HIWIN/PMI, класс точности 3
- Бак с СОЖ
- Цанга главного / противошпинделя — 1 шт.; направляющая втулка — 1 шт.
- Шкаф для инструмента
- Транспортер стружки
- Руководство по эксплуатации
Опциональная комплектация

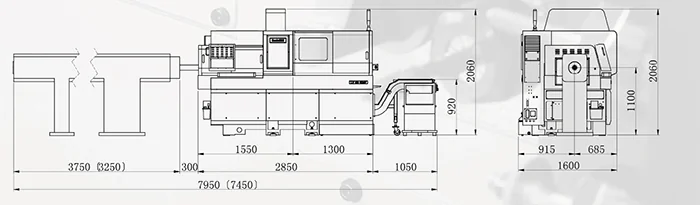

Габариты установки
- Автоматическая прутковая подача
- Транспортер стружки
- Коллектор масляного тумана
- Насос высокого давления
- Приёмник длинных заготовок
- Ленточный конвейер для деталей
- Внешнее рабочее освещение
- Датчик обрыва отрезного инструмента
- Приспособление для зажима профильного материала
- Держатель для накатки резьбы (thread whirling)
- Держатель для эксцентрической фронтальной обработки
