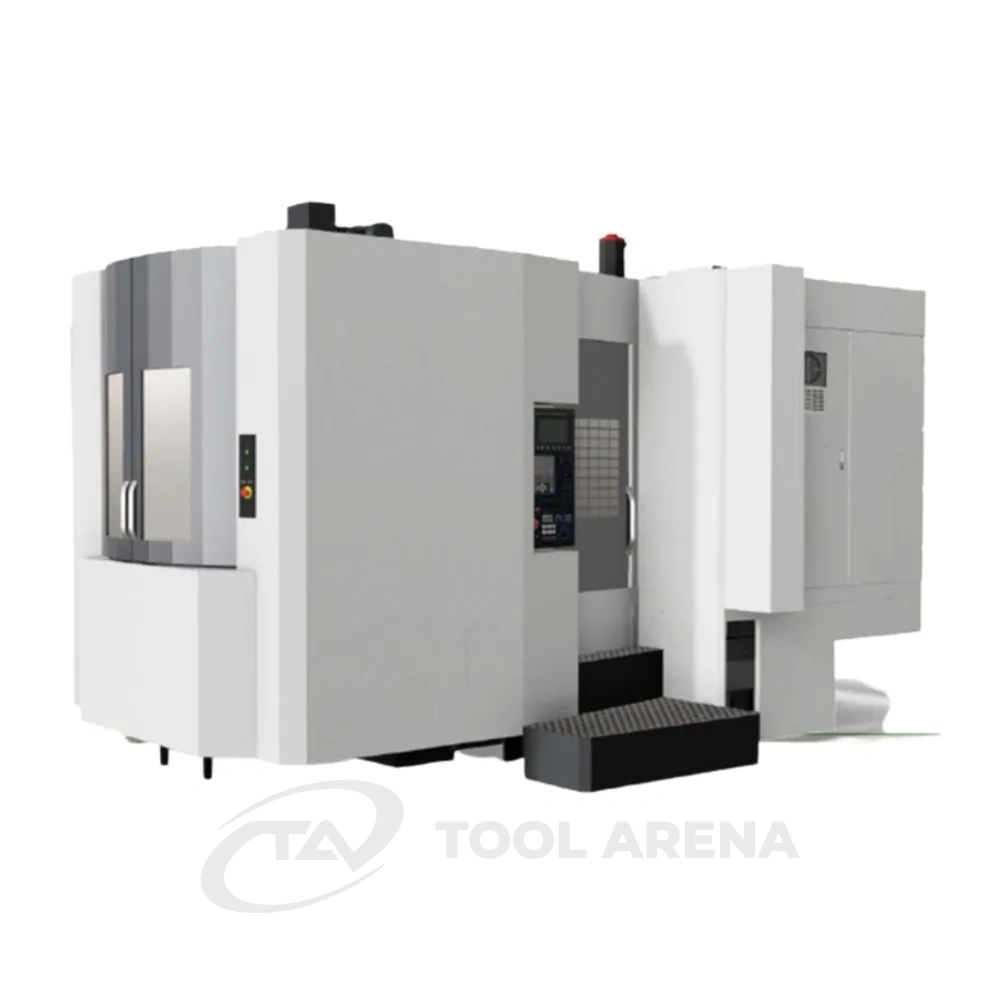

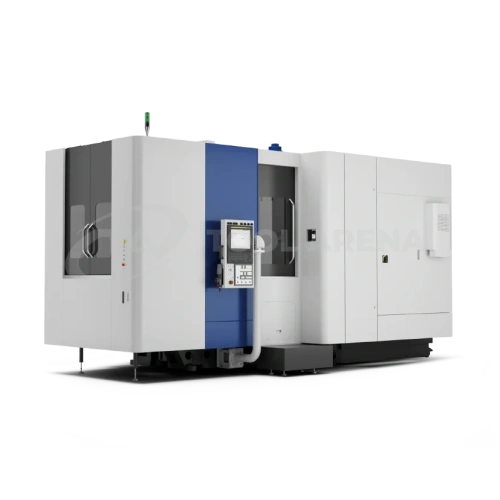

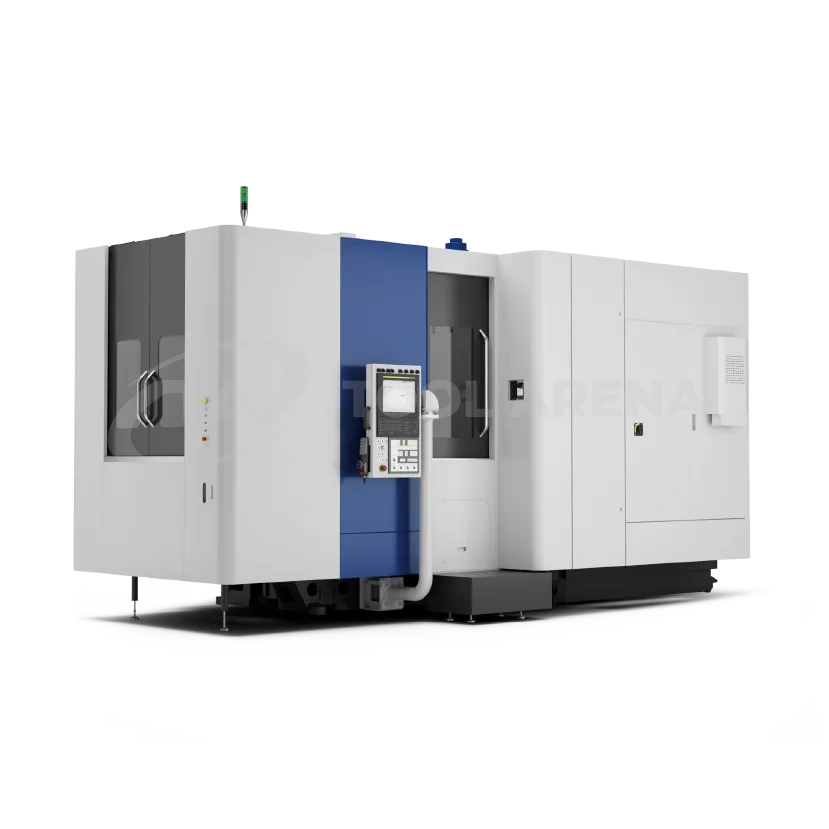

ГОРИЗОНТАЛЬНО-ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР HPC600 II
Артикул:
HPC600 II
Характеристики
Ход по оси X, мм
800
Ход по оси Y, мм
800
Ход по оси Z, мм
850
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
Непревзойденная производительность
Высокоскоростной горизонтально-фрезерный обрабатывающий центр HPC600II — это новый высококлассный продукт, воплощающий передовые международные концепции проектирования станков. Сечение и расположение ребер жесткости оптимизировано путем анализа и расчета основных элементов станка методом конечных элементов. Толстостенная цельнолитая чугунная станина в сочетании с увеличенными роликовыми линейными направляющими и встроенным высокоскоростным мотор-шпинделем позволяет выполнять широкий спектр обработки материалов: от высокоскоростной и высокоточной до тяжелой обработки, от алюминия и стали до чугунного литья. Кроме того, высокоскоростные серводвигатели подач, сервоприводный инструментальный магазин с быстрой сменой инструмента, система сменных палет, обеспечивают эффективную обработку, отвечающую вашим требованиям к качеству обработки и производительности. Симметричная конструкция основных корпусных элементов станка, внутреннее охлаждение винтов ШВП по всем осям, охлаждение и контроль температуры встроенного мотор-шпинделя, контроль уровня и температуры СОЖ, позволяют добиться снижения влияния термических деформаций на точность обработки даже при самом интенсивном использовании станка.
Области применения станков серии HPC: прецизионная высокоскоростная обработка в приборостроительной, автомобильной, нефтяной, электроэнергетической, железнодорожной, и других отраслях промышленности.
Конструктивные особенности
Цельнолитая Т-образная станина коробчатого типа, изготовленная из высококачественного чугуна, обеспечивает высокую жесткость станка и отличное гашение вибраций. М-образное сечение станины под направляющими оси Z обеспечивает высокую жесткость и отличное распределение нагрузки. Направляющие оси X расположены на разном уровне для увеличения жёсткости и уменьшения веса подвижной колонны, что позволяет улучшить динамику подачи по оси X и снижает инерцию.
Цельнолитая колонна коробчатого типа, изготовленная из высококачественного чугуна, обеспечивает высокую жесткость станка и отличное гашение вибраций при небольшом весе, что позволяет улучшить динамику подачи по оси X и снижает инерцию.
Симметричная конструкция колонны и шпиндельной бабки позволяет уменьшить влияние тепловых расширений на точность обработки.

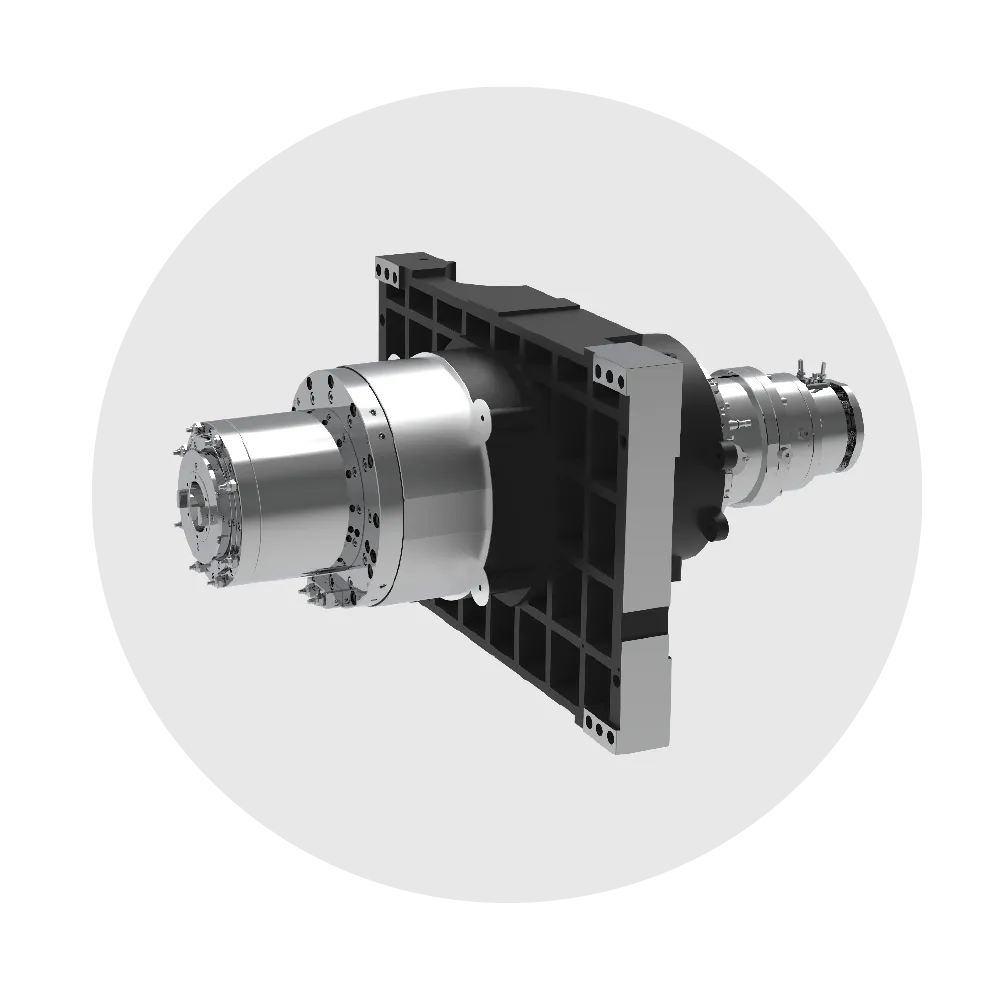

Высокоскоростной мотор-шпиндель
Обрабатывающий центр оснащен высокоскоростным мотор-шпинделем собственного производства.
Высокая точность: мотор-шпиндель не имеет вибрации.
Высокий крутящий момент: благодаря двухобмоточному двигателю достигается высокий крутящий момент.
Термостатическая система охлаждения шпинделя: для достижения стабильной точности вращения шпинделя жидкость охлаждает подшипник шпинделя и шпиндельную коробку, уменьшая тепловую деформацию.

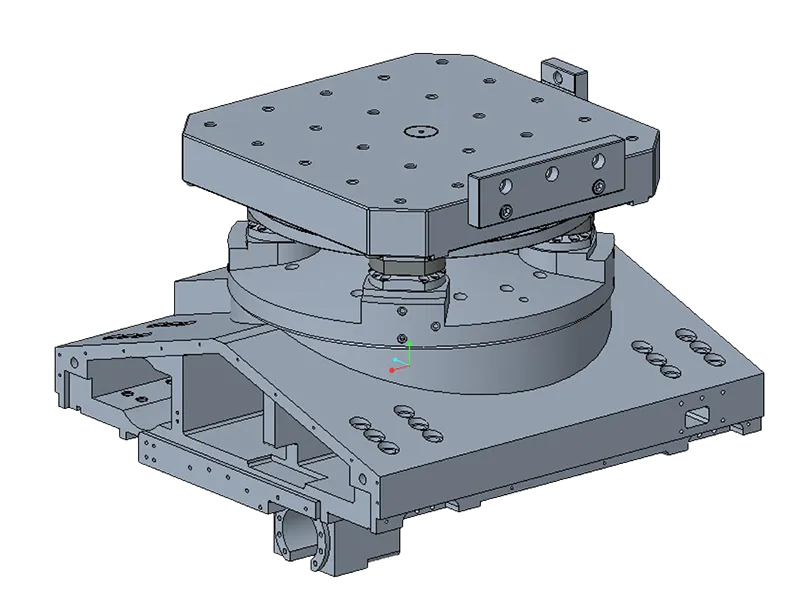

Поворотный стол
Обрабатывающий центр оснащен поворотным столом собственного производства. Система привода с червячной передачей и дополнительным тормозом обеспечивают высокую точность позиционирования и высокий тормозной момент.
В поворотный стол встроен комбинированный подшипник YRTM с встроенной системой измерения угла поворота. Подшипник обладает высокой нагрузочной способностью и точностью поворота.

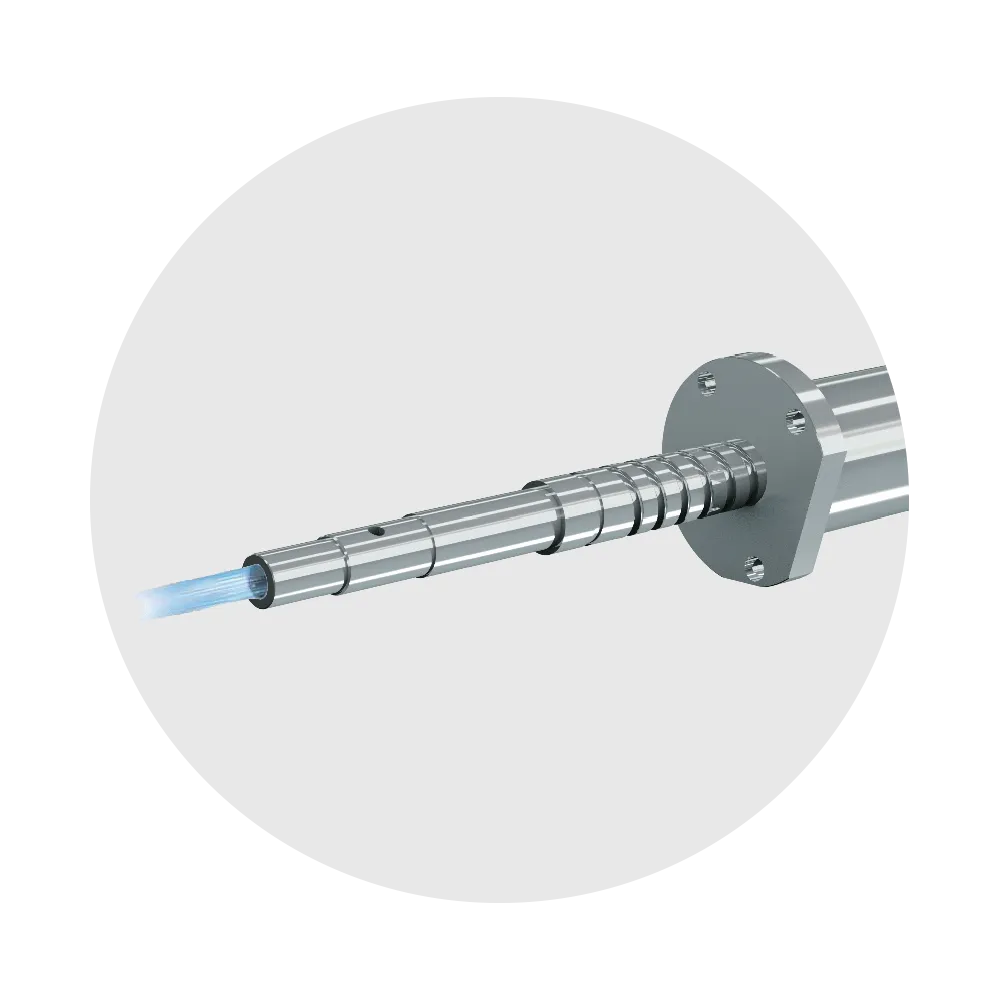

Охлаждение ШВП по осям X, Y, Z
Винты ШВП осям установлены с преднатягом и имеют внутренний канал охлаждения для обеспечения термической стабильности на высоких скоростях подачи.
Охлаждающая жидкость проходит через полую часть винтов, что позволяет эффективно сдерживать повышение температуры и поддерживать точность.
Инструментальный магазин
Инструментальный магазин собственного производства оборудован двумя сервомоторами для увеличения скорости смены позиции и точности вращения цепи.
Точка смены инструмента всегда в фиксированном месте, точное положение ячейки магазина каждый раз, в отличии от некоторых магазинов с гидравлическим приводом.
Синхронизация перемещений стола по оси Z и шпинделя по осям X и Y при смене инструмента с открытием дверцы инструментального магазина для сокращения времени смены инструмента.
Характеристики
| Рабочая зона | |
| Ход по оси X, мм | 800 |
| Ход по оси Y, мм | 800 |
| Ход по оси Z, мм | 850 |
| Расстояние от оси шпинделя до стола, мм | 70-870 |
| Расстояние от торца до пов. стола, мм | 150-1000 |
| Скорость быстрых перемещений по (X/Y/Z), м/мин | 60/60/60 |
| Скорость резания по осям (X/Y/Z), м/мин | 60/60/60 |
| Стол | |
| Размер стола, мм | 630x630 |
| Макс. нагрузка на стол, кг | 1000 |
| Индексирование паллеты | 1° ×360 |
| Количество паллет | 2 |
| Тип смены паллеты | Поворотного типа |
| Время замены паллеты, сек | 10 |
| Шпиндель | |
| Максимальная скорость вращения шпинделя, об/мин | 8000 |
| Мощность шпинделя (пост./15мин), кВт | 26/45 |
| Крутящий момент (пост./15мин), Нм | 305/623 |
| Тип привода | Мотор-шпиндель |
| Конус шпинделя | ВТ50 |
| Инструментальный магазин | |
| Кол-во инструментов в магазине, Т | 40 |
| Штревель | PT50T-2-MAS403 |
| Макс. диаметр инструмента, мм | ø125/ø250 |
| Макс. длина инструмента, мм | 600 |
| Макс. вес инструмента, кг | 25 |
| Скорость замены инструмента, сек | 2 |
| Дополнительно | |
| Суммарная электрическая мощность, кВа | 64 |
| Габариты станка, ДхШхВ, см | 735x350x335 |
| Вес станка, т | 17 |
