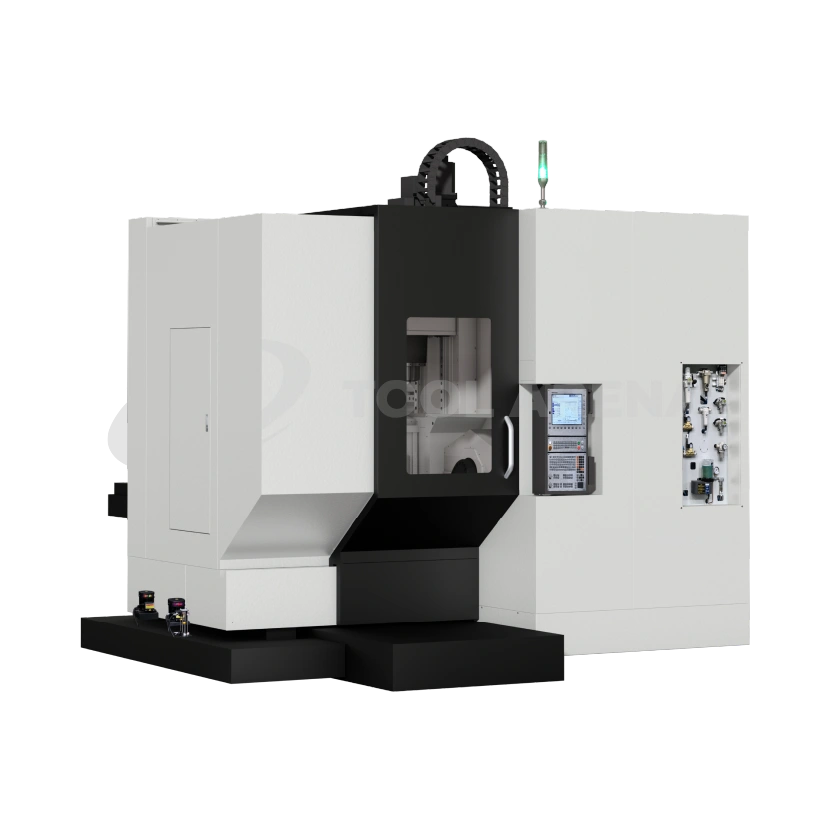

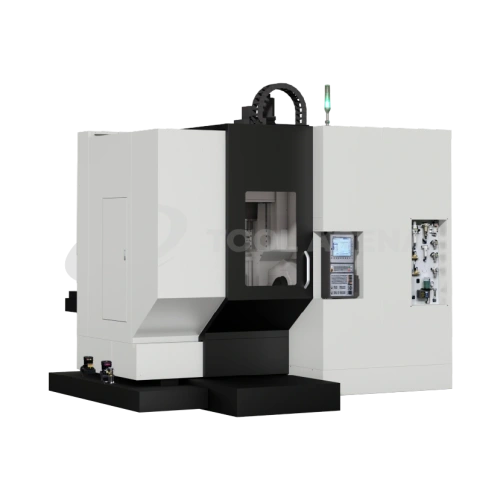

GFM650 пятиосевой вертикально-фрезерный обрабатывающий центр портального типа
Характеристики
Ход по оси X, мм
650
Ход по оси Y, мм
1000
Ход по оси Z, мм
550
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Пятиосевой обрабатывающий центр GFM оснащен портальной рамной конструкцией высокой жесткости, поворотным столом-люлькой, что обеспечивает высокую скорость обработки по пяти осям. Высокие динамические характеристики: скорость, время отклика, эффективность и точность, жесткость резания, надежность и стабильность точности при обработке сложных поверхностей.
Эта серия широко используется в автомобилестроении, производстве пресс-форм, медицине, энергетике, производстве инструментов и других областях прецизионной обработки.

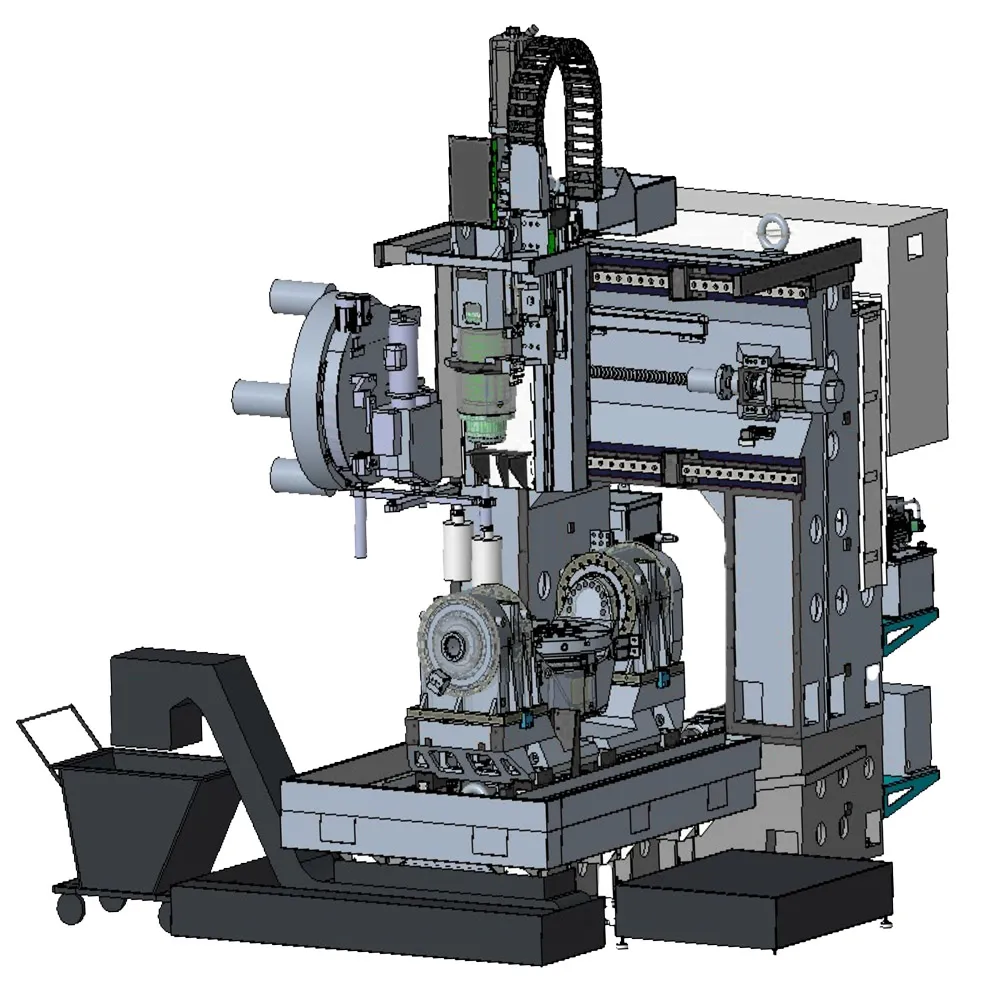

Оптимизированная конструкция
Станина изготовлена из высокопрочного высококачественного чугуна, обладающего высокой жесткостью и хорошей амортизацией.
Станина оснащена высокоточными линейными направляющими качения, привод осуществляется серводвигателем переменного тока.
Траверса и колонны изготовлены из высокопрочного и высококачественного ковкого чугуна, отлиты в виде цельной конструкции, обладающей высокой жесткостью и хорошими амортизационными свойствами.
Интегрированная, неразъёмная структура уменьшает контактную поверхность между траверсой и колоннами, снижает накопление погрешностей и повышает виброустойчивость и надёжность.
Оптические линейки входят в стандартную комплектацию.
Наколнно-поворотный стол
Конструкция повышенной жёсткости: корпус люльки изготовлен из высококачественного чугуна, а вращающиеся компоненты поддерживаются высокоточными комбинированными подшипниками.
Оси A и C приводятся в движение высокомоментными двигателями.
Двухдвигательный привод обеспечивает повышенную жёсткость, что способствует снижению вибрации и деформации.
Двигатели оснащены прецизионным поворотным энкодером с обратной связью, что обеспечивает высокоточное позиционирование.
Характеристики
| Рабочая зона | |
| Ход по оси X, мм | 650 |
| Ход по оси Y, мм | 1000 |
| Ход по оси Z, мм | 550 |
| Угол поворота по оси A, град | -120/+120 |
| Угол поворота по оси C, град | 360 |
| Расстояние от торца шпинделя до поверхности стола, мм | 200-750 |
| Скорость быстрых перемещений по осям (X/Y/Z), м/мин | 36 |
| Стол | |
| Размер стола, мм | ø650 |
| Максимальная нагрузка на стол, т | 0.6 |
| Шпиндель | |
| Максимальная скорость вращения шпинделя, об/мин | 12000 |
| Мощность шпинделя (пост./15мин), кВт | 18.5/22 |
| Тип привода | Мотор-шпиндель |
| Конус шпинделя | BT40 |
| Инструментальный магазин | |
| Кол-во инструментов в магазине, Т | 30 |
| Макс. диаметр инструмента, мм | ø80/ø120 |
| Макс. длина инструмента, мм | 300 |
| Макс. вес инструмента, кг | 8 |
| Скорость смены инструмента, сек | 2.5 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | Huazhong (HNC) |
| Дополнительно | |
| Вес станка, т | 15 |
