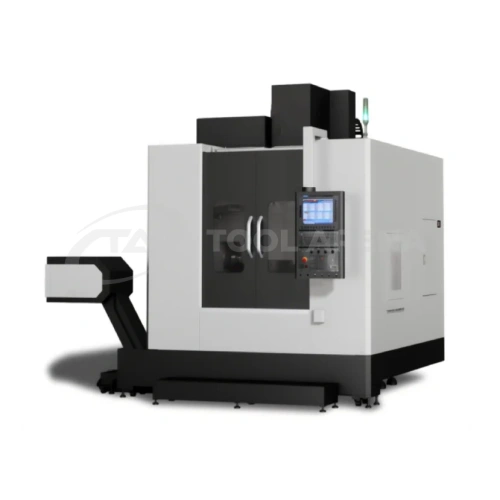

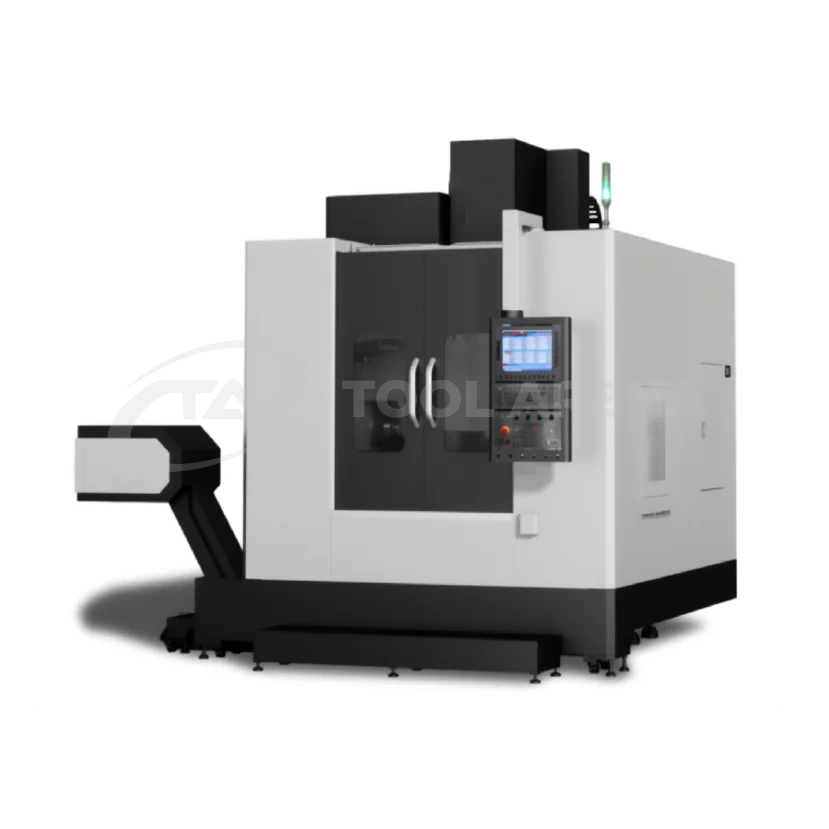

VFM40 пятиосевой вертикально-фрезерный обрабатывающий центр

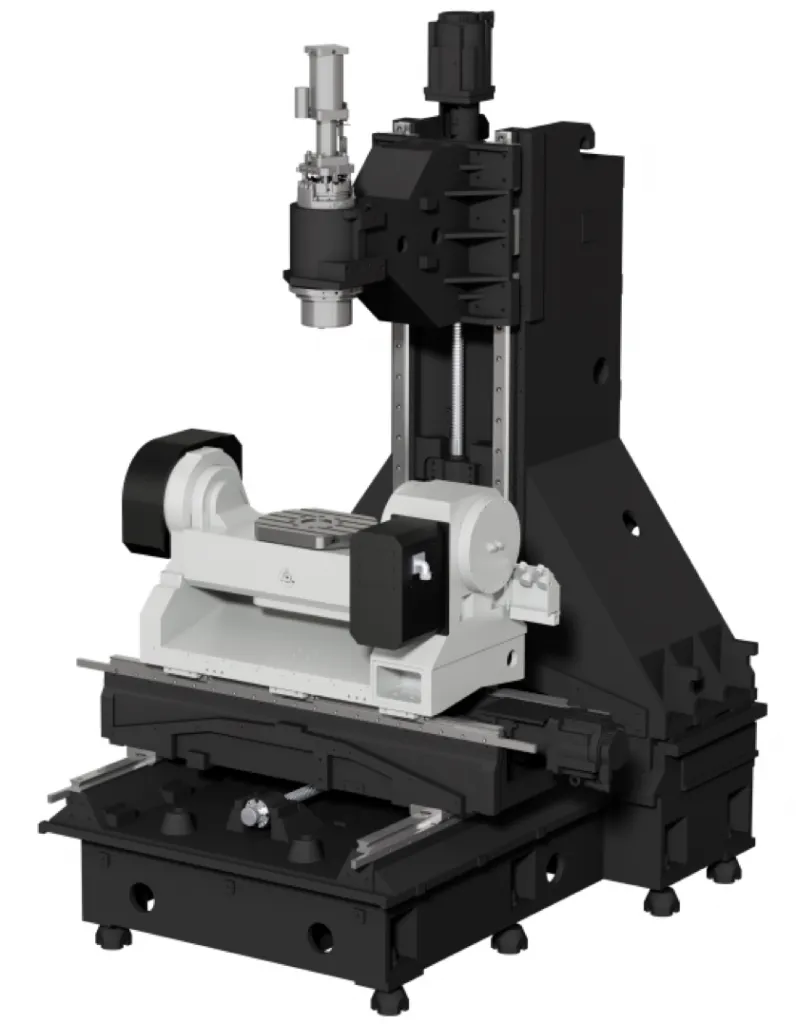

Конструктивные особенности

Цельнолитая станина изготовлена из высокопрочного серого чугуна. Система внутренних ребер жесткости обеспечивает оптимальное распределение нагрузок и демпфирование вибраций.

Станина имеет Т-образную форму с расширением в зоне установки колонны. Широкое основание и равномерно распределенные опоры увеличивают жесткость конструкции и стабильность при самой интенсивной работе.

Поверхности примыкания станины и колонны шабрены вручную, что гарантирует высокую точность сборки элементов и повышает точность станка.

Колонна станка имеет А-образную конструкцию для увеличения жесткости и устойчивости. Цельнолитая колонна изготовлена из высокопрочного серого чугуна в виде коробчатой структуры с равномерным распределением ребер жесткости, что увеличивает жёсткость колонны на изгиб и кручение.

Мотор-шпиндель

• 15 000 об/мин, 11/18.5 кВт мотор-шпиндель в базовом оснащении
• Масляное охлаждение для уменьшения тепловых деформаций

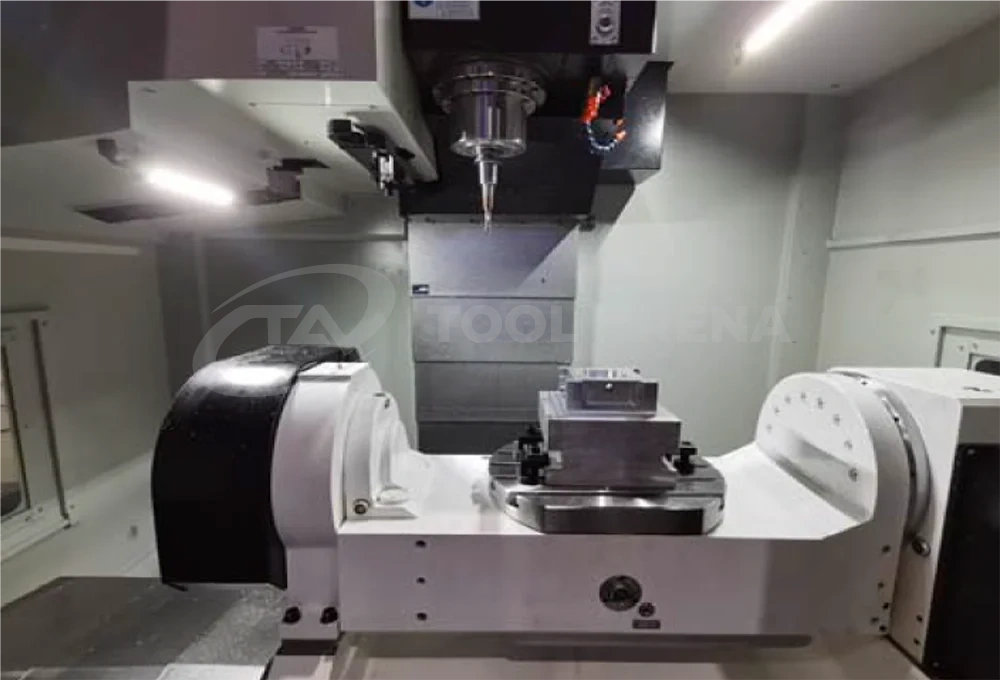

Интегрированный наклонно-поворотный стол

• Беззазорная червячно-роликовая передача исключает люфты в прямом и обратном направлении, повышая качество вращения поворотного стола
• Червячно-роликовая передача качения имеет низкий износ, обеспечивая высокий КПД передачи – более 90%, что обеспечивает незначительную термическую деформацию компонентов
• Большой период технического обслуживания, чрезвычайно низкий износ обеспечивает длительное сохранение точности. Точность без обслуживания и регулировки даже после 5 миллионов циклов операций
• Использование оптических линеек осей А, С и гидравлической системы торможения обеспечивает точность позиционирования в пределах 30” / 15”

Роликовые направляющие качения

• Все три оси оснащены направляющими качения повышенной жесткости
• На осях X и Z направляющие оснащены шестью каретками для улучшения вибропоглащающих характеристик

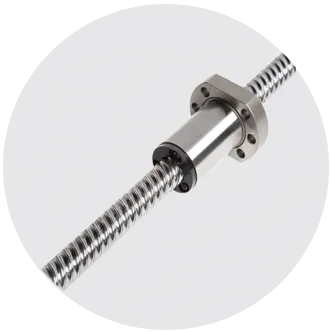

Высокоточные ШВП

Опционально станок можно оснастить охлаждением ШВП
