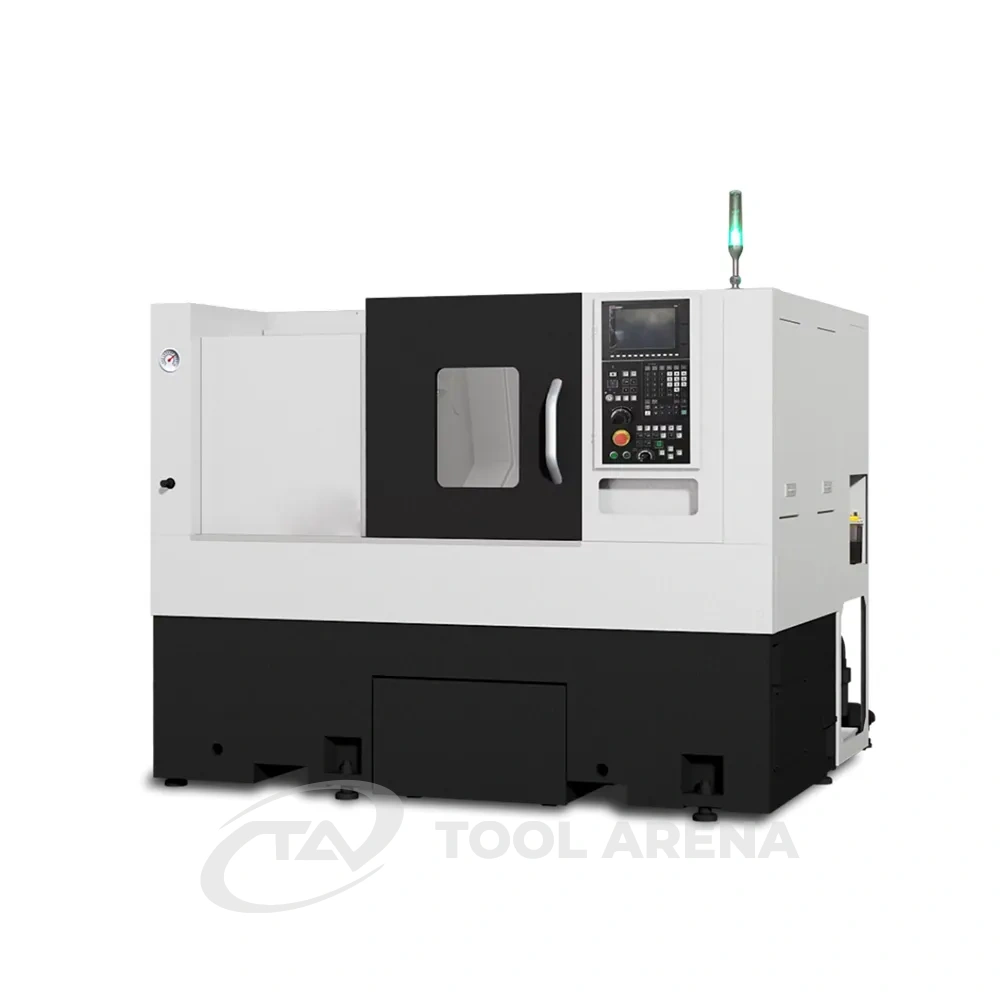

ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР TC40A×2750
Артикул:
TC40A×2750
Характеристики
Тип револьверной головки
Гидравлическая V12
Макс. диаметр устанавливаемый над станиной, мм
ø800
Макс. диаметр устанавливаемый над суппортом, мм
ø650
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
Станки серии TC40A являются самыми большими токарными ОЦ тяжёлой серии для обработки крупногабаритных деталей, черновой обработки, обдирки. Станки способны работать в максимально нагруженных режимах.
Вся конструкция оптимизирована методом конечных элементов для обеспечения высокой точности и стабильности работы станка.
Станина станка
- Цельнолитая станина с наклоном под углом 45° обеспечивает высокую жесткость, стабильность и легкость удаления стружки из станка.
- Направляющие закалены и отшлифованы, а на поверхность скольжения нанесен износостойкий мягкий материал.

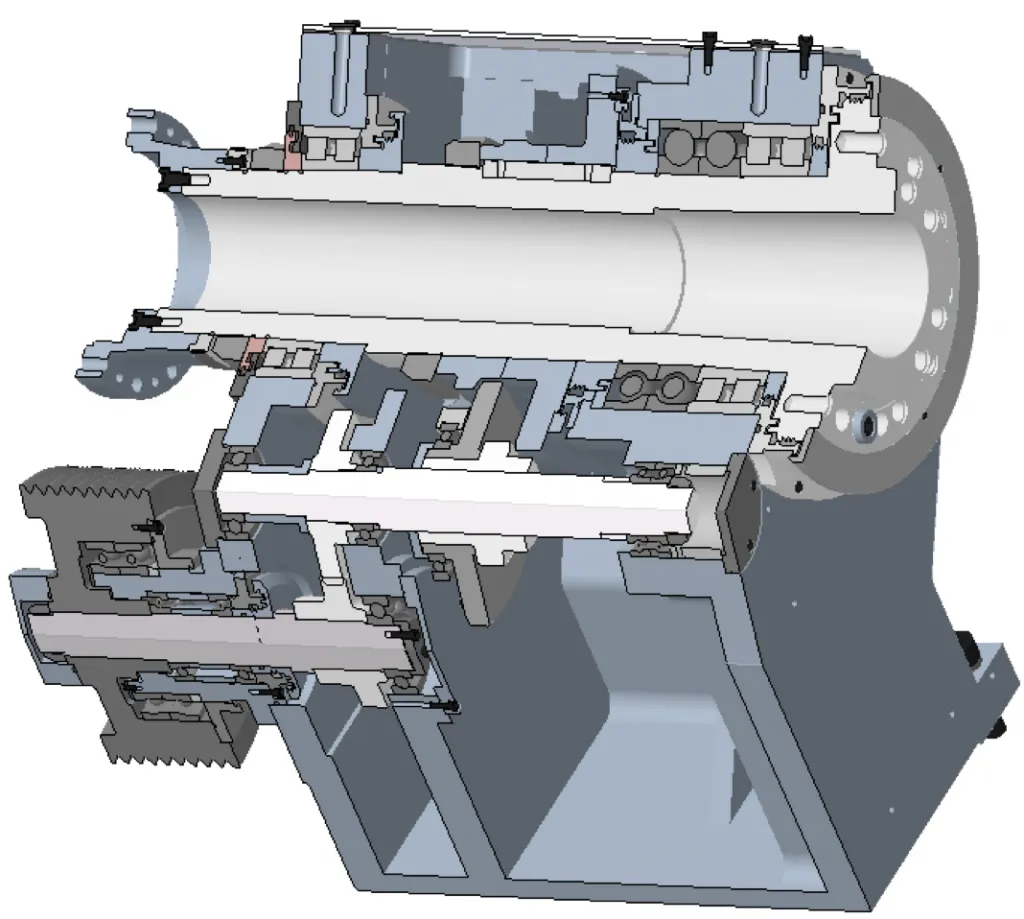

Шпиндель
- Обрабатывающий центр оснащен редуктором собственного производства
- Двигатели главного привода и приводов подач производства Fanuc

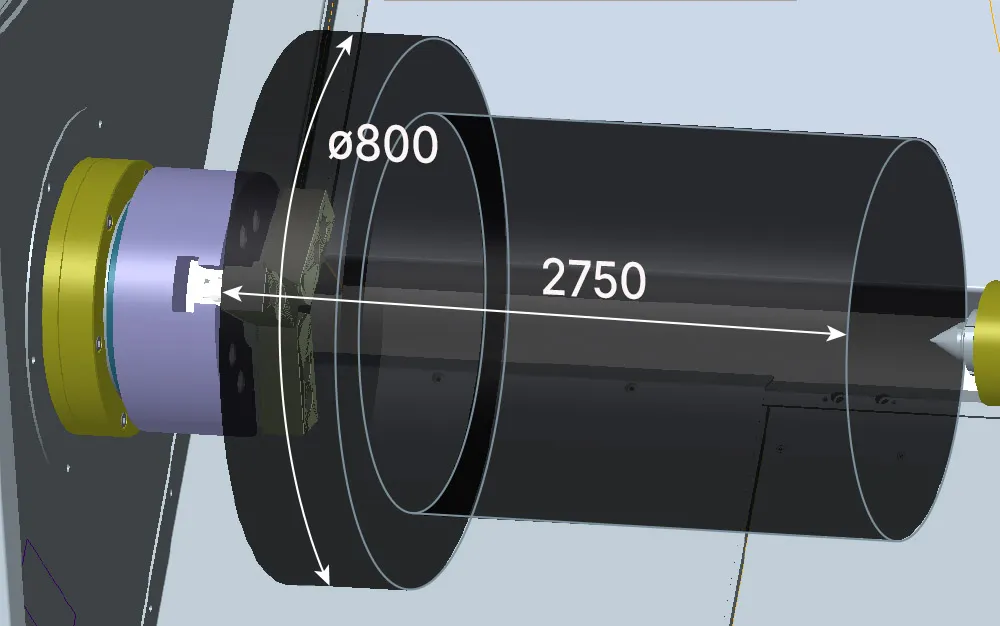

Зона обработки
- Диаметр обработки на всей длине – 800 мм
- Максимальная длина обработки с полым патроном 15 дюймов – 2750 мм
Револьверная головка
- Станки оснащаются 12-позиционной гидравлической револьверной головкой
- Такая конструкция подходит для тяжелых режимов резания
Задняя бабка с гидравлической пинолью
- Разъемная конструкция задней бабки обеспечивает удобную и надежную регулировку
- Все движение задней бабки осуществляется с помощью суппорта револьвера. Пиноль приводится в движение гидравлическим давлением, регулируется программно
- Опционально станок может быть оснащен гидравлическим приводом перемещения задней бабки
Направляющие
На станке применяются направляющие скольжения, обеспечивающие высокую несущую способность и жесткость. Идеально подходят для получистовых и черновых операций, обработки закаленных материалов и точения с максимальным припуском. Направляющие шлифуются после закалки и покрываются специальным антифрикциорнным составом.
Обрабатывающие центры серии могут быть оснащены широким перечнем опций, подготовкой к установке систем автоматизации, конвейерами стружки различной конфигурации и т.д. Гибкость конфигурации станка позволяет удовлетворить спрос самых требовательных клиентов.
- Станки TC35A опционально можно оснастить 2-х ступенчатой коробкой скоростей.
- Станки TC40A в базовой комплектации оснащены 3-х ступенчатой коробкой скоростей.
Характеристики
| Тип револьверной головки | Гидравлическая V12 |
| Рабочая зона | |
| Макс. диаметр устанавливаемый над станиной, мм | ø800 |
| Макс. диаметр устанавливаемый над суппортом, мм | ø650 |
| Макс. диаметр точения, мм | ø800 |
| Макс. длина точения, мм | 2750 |
| Шпиндель | |
| Размер патрона, дюймы | 15 |
| Максимальная скорость вращения шпинделя, об/мин | 2000 |
| Мощность шпинделя (пост./15мин), кВт | 30/37 |
| Крутящий момент (пост./15мин), Нм | (L)2910/3574 (M)1134/1392 (H)453/557 |
| Тип привода | Редуктор |
| Тип фланца шпинделя | JIS А2-11 |
| Проходное отверстие шпинделя, мм | ø105 |
| Максимальный диаметр прутка, мм | ø98 |
| Высота оси шпинделя над фундаментом, мм | 1200 |
| Диаметр подшипника шпинделя, мм | ø170 |
| Перемещения | |
| X/Z ход, мм | 410/2820 |
| X/Z скорость перемещения, м/мин | 12/12 |
| Тип направляющих | Скольжения |
| X/Z мощность осей, кВт | 4/7 |
| Револьверная головка | |
| Количество позиций инструмента | 12 |
| Размер сечения резцов, мм | 32x32 |
| Размер расточных резцов | ø60 |
| Время индексации, сек | 0.85 |
| Задняя бабка | |
| Тип задней бабки | Гидравлическая |
| Перемещение задней бабки, мм | 2400 |
| Диаметр пиноли задней бабки, мм | ø160 |
| Ход пиноли, мм | 150 |
| Конус пиноли | MT NO.5 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | FANUC 0I-TF |
| Дополнительно | |
| Суммарная электрическая мощность, кВа | 60 |
| Емкость бака СОЖ, Л | 350 |
| Габариты станка, ДхШхВ, см | 7600x285x260 |
| Вес станка, т | 14 |
