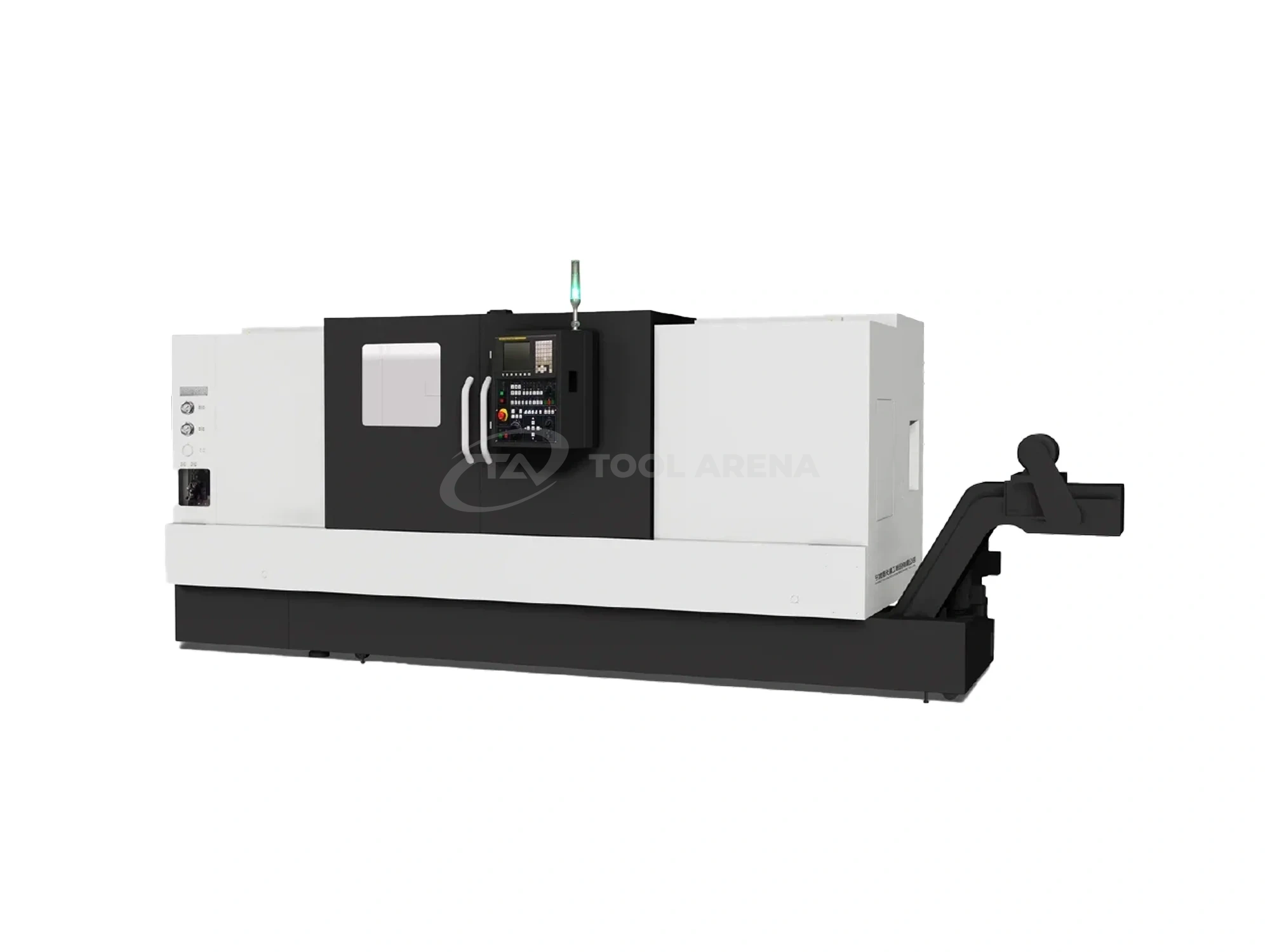

ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР TC30 II×1000

В наличии

Артикул: TC30II×1000

Характеристики

Максимальный диаметр прутка, мм

ø64 (опция ø88)

Макс. диаметр устанавливаемый над станиной, мм

ø650

Макс. диаметр устанавливаемый над суппортом, мм

ø420

Все характеристики

Достаточно

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Станки серии TC25II – TC30II представляют из себя универсальные токарные ОЦ для широкого спектра задач и могут работать в самых нагруженных режимах.

Вся конструкция оптимизирована методом конечных элементов для обеспечения высокой точности и стабильности работы станка.

Станина станка

Цельнолитая станина с наклоном под углом 45° обеспечивает высокую жесткость, стабильность и легкость удаления стружки из станка.
Направляющие закалены и отшлифованы, а на поверхность скольжения нанесен износостойкий мягкий материал.

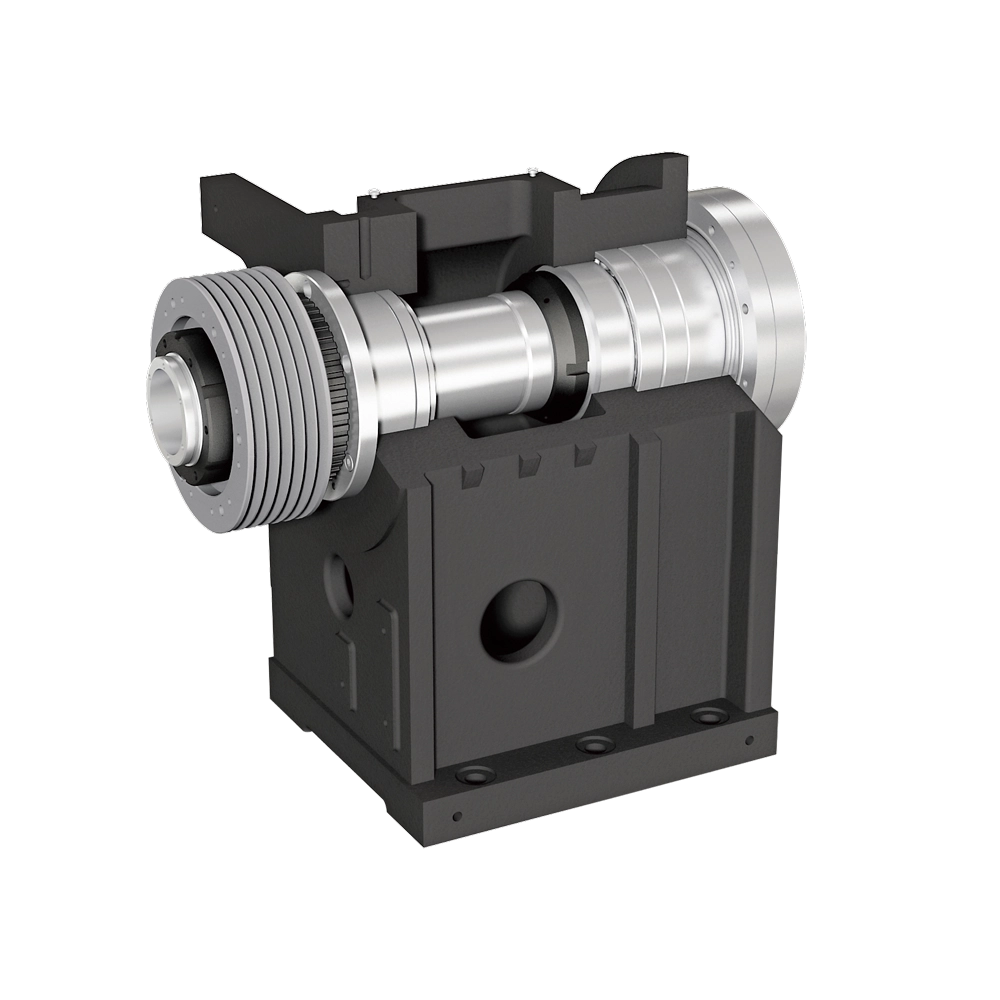

Шпиндель

Шпиндель имеет жёсткую конструкцию
Двухрядные роликовые подшипники совместно с двухрядным радиально-упорным шариковым подшипником в передней опоре и двухрядный роликовый подшипник в задней опоре
Ременной привод упрощает обслуживание и ремонт, а так же устраняет воздействие тепла, генерируемого электродвигателем, на показатели точности станка

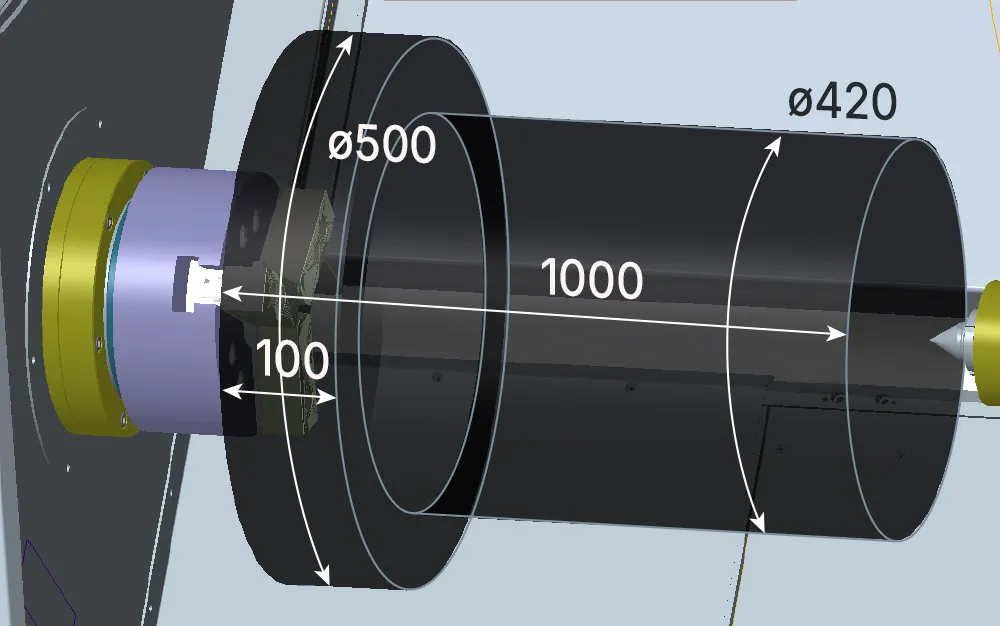

Зона обработки

Диаметр обработки над выемкой в станине (ГАП) – 500 мм на длину 100 мм
Диаметр обработки на всей длине – 420 мм
Максимальная длина обработки с полым патроном 10 дюймов – 1000 мм

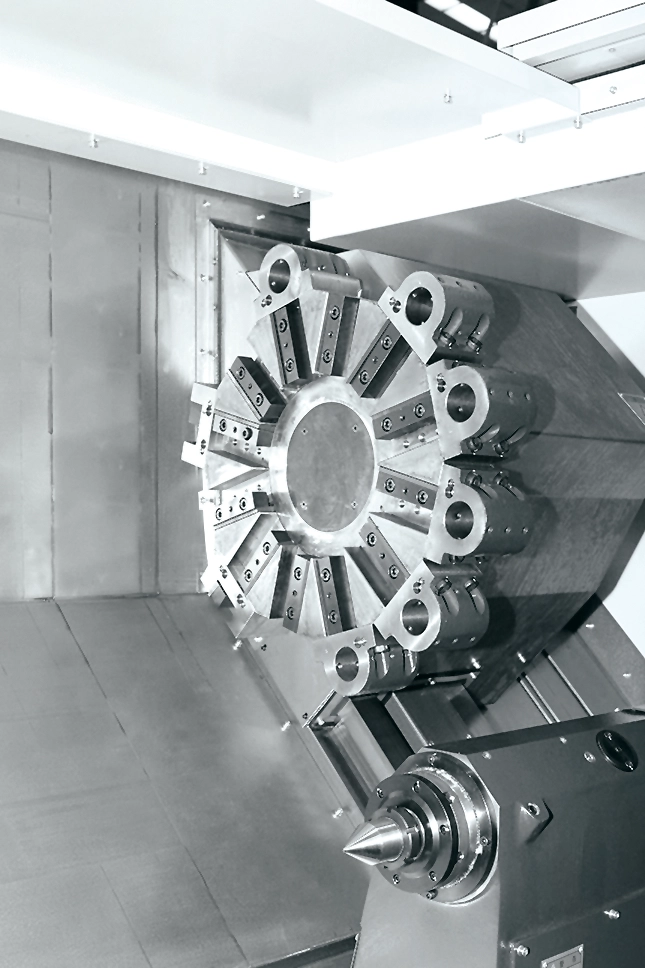

Револьверная головка

Станки оснащаются 12-позиционной гидравлической револьверной головкой
Такая конструкция подходит для тяжелых режимов резания

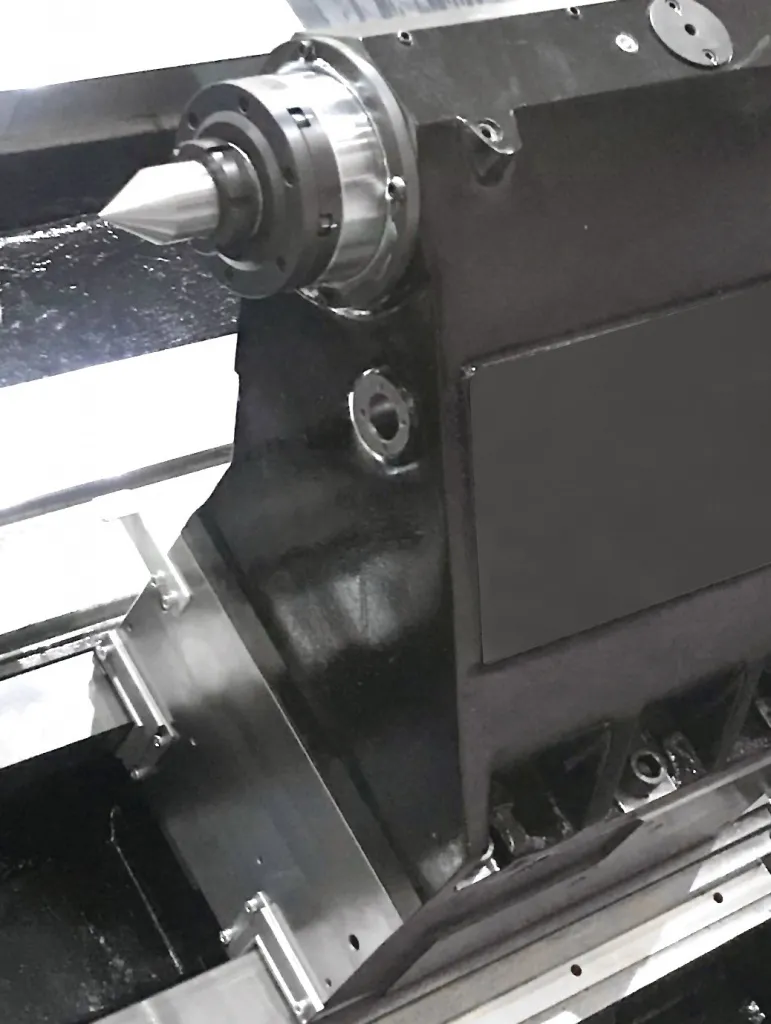

Задняя бабка с гидравлической пинолью

Разъемная конструкция задней бабки обеспечивает удобную и надежную регулировку
Все движение задней бабки осуществляется с помощью суппорта револьвера. Пиноль приводится в движение гидравлическим давлением, регулируется программно
Опционально станок может быть оснащен гидравлическим приводом перемещения задней бабки

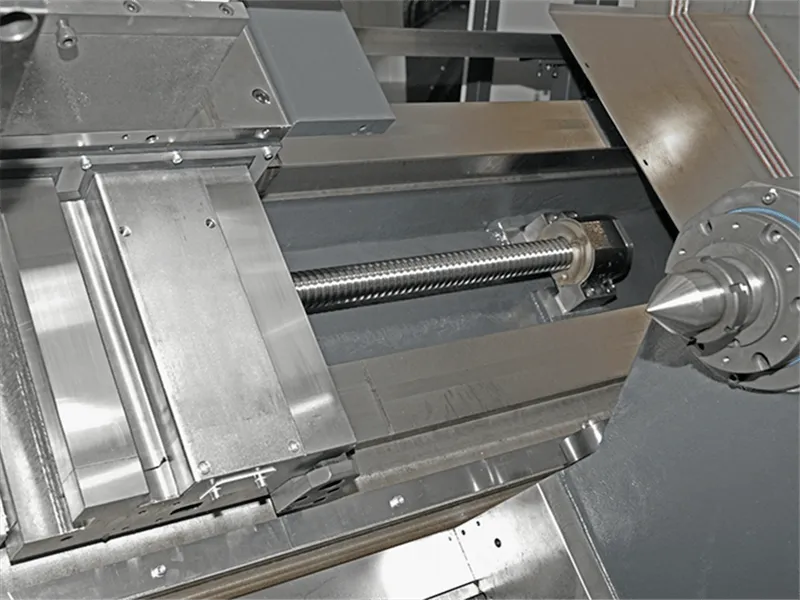

Направляющие

На станке применяются направляющие скольжения, обеспечивающие высокую несущую способность и жесткость. Идеально подходят для получистовых и черновых операций, обработки закаленных материалов и точения с максимальным припуском. Направляющие шлифуются после закалки и покрываются специальным антифрикциорнным составом.

Обрабатывающие центры серии могут быть оснащены широким перечнем опций, подготовкой к установке систем автоматизации, конвейерами стружки различной конфигурации и т.д. Гибкость конфигурации станка позволяет удовлетворить спрос самых требовательных клиентов.

Документы

станки 1,9 мб

Характеристики

Максимальный диаметр прутка, мм	ø64 (опция ø88)

Рабочая зона
Макс. диаметр устанавливаемый над станиной, мм	ø650
Макс. диаметр устанавливаемый над суппортом, мм	ø420
Макс. длина точения, мм	1000
Макс. диаметр точения, мм	ø500
Тип направляющих	Скольжения

Шпиндель
Максимальная скорость вращения шпинделя, об/мин	3500
Размер патрона, дюймы	10
Мощность шпинделя (пост./15мин), кВт	15/18.5
Крутящий момент (пост./15мин), Нм	245/400
Тип привода	Ременной привод
Тип фланца шпинделя	JIS А2-8
Проходное отверстие шпинделя, мм	ø76
Высота оси шпинделя над фундаментом, мм	1030
Диаметр подшипника шпинделя, мм	ø120

Перемещения
X/Z ход, мм	260/1050
X/Z скорость перемещения, м/мин	16/20
X/Z мощность осей, кВт	2.5/2.5

Револьверная головка
Тип револьверной головки	Гидравлическая V12
Количество позиций инструмента	12
Размер сечения резцов, мм	25x25
Размер расточных резцов	ø40
Время индексации, сек	0.58

Задняя бабка
Тип задней бабки	Гидравлическая
Перемещение задней бабки, мм	730
Диаметр пиноли задней бабки, мм	ø100
Ход пиноли, мм	120
Конус пиноли	MT NO.5

Система ЧПУ
Контроллер (система ЧПУ)	FANUC 0I-TF

Дополнительно
Суммарная электрическая мощность, кВА	30
Емкость бака СОЖ, Л	250

Габариты и вес
Габариты станка, ДхШхВ, мм	4600x2050x2020
Вес станка, т	5
