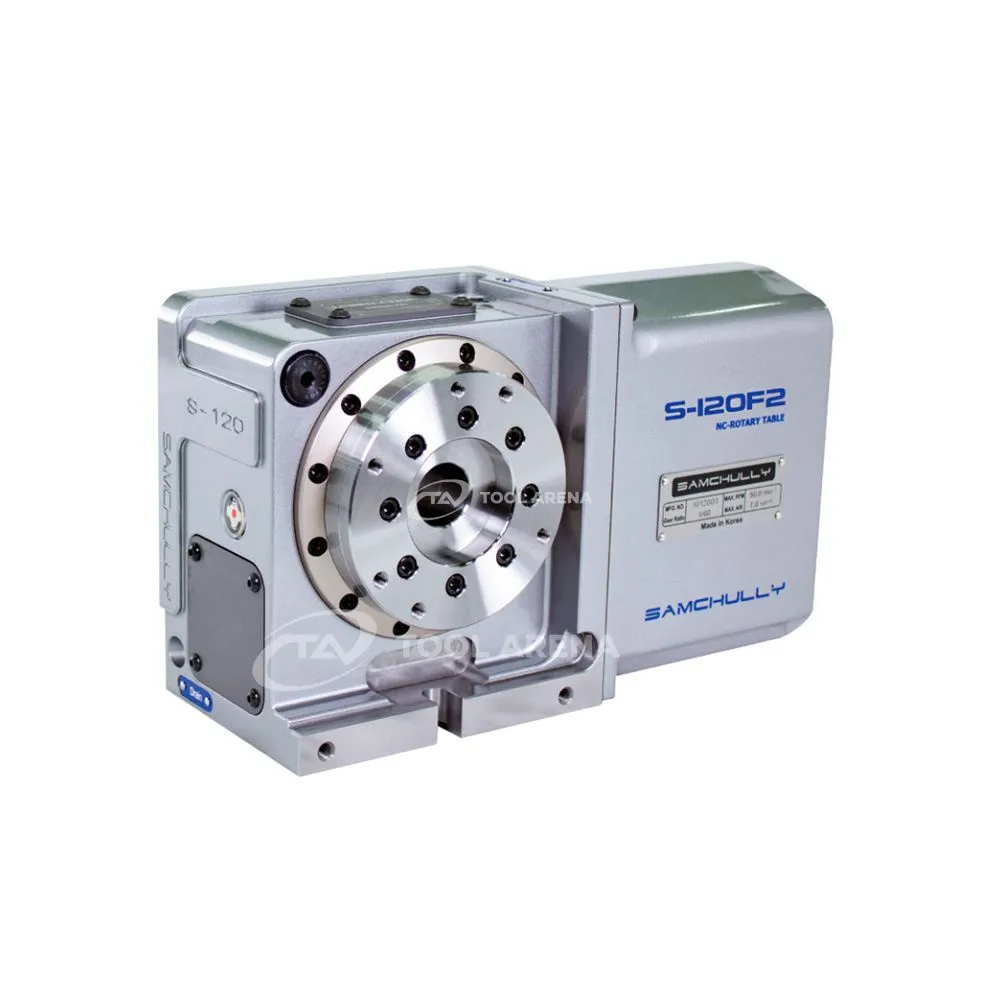

4-я ось, программно управляемый поворотный стол S-120F2

4-я ось, программно управляемый поворотный стол S-120F2 – высокая точность индексации и пневматический зажим

Программно управляемый поворотный стол S-120F2 предназначен для использования в качестве 4-й оси на станках с ЧПУ. Устройство обеспечивает точное позиционирование заготовки при многоосевой обработке и оснащено пневматическим зажимом для надёжной фиксации детали.

Конструкция и особенности

Поворотный стол S-120F2 имеет диаметр рабочей поверхности 124 мм и высоту центров 120 мм, что подходит для установки заготовок среднего размера. Ключевые характеристики:

• Допустимая нагрузка: до 120 кг в горизонтальном положении и до 60 кг в вертикальном — позволяет обрабатывать детали различной массы и ориентации.
• Пневматический зажим: работает при давлении 5–7 кгс/см² и развивает момент зажима 150 Н·м, обеспечивая жёсткую фиксацию стола во время резания.
• Точность индексации: 4 угловые секунды — высокая точность для позиционирования при фрезеровании, сверлении и других операциях, требующих повторяемого углового положения.
• Точность повторяемости: 30 угловых секунд — стабильность при многократных циклах обработки.
• Вес: 35 кг — компактная и относительно лёгкая конструкция для интеграции в станок.

Применение

Поворотный стол S-120F2 применяется в качестве программируемой 4-й оси на фрезерных и обрабатывающих центрах с ЧПУ. Благодаря пневматическому зажиму и высокой точности индексации стол подходит для выполнения операций, требующих периодического или непрерывного вращения заготовки: фрезерование лопаток, изготовление зубчатых колёс, обработка сложных профилей. Допустимая нагрузка (120 кг горизонтально, 60 кг вертикально) позволяет работать как с плоскими деталями на столе, так и с заготовками, закреплёнными в центрах или патроне.

Программно управляемый поворотный стол S-120F2 с точностью индексации 4 угловые секунды и пневматическим зажимом 150 Н·м — решение для задач, где сочетаются надёжная фиксация и высокая повторяемость позиционирования. Диаметр стола 124 мм, нагрузка до 120 кг и компактный вес упрощают интеграцию в оборудование.
