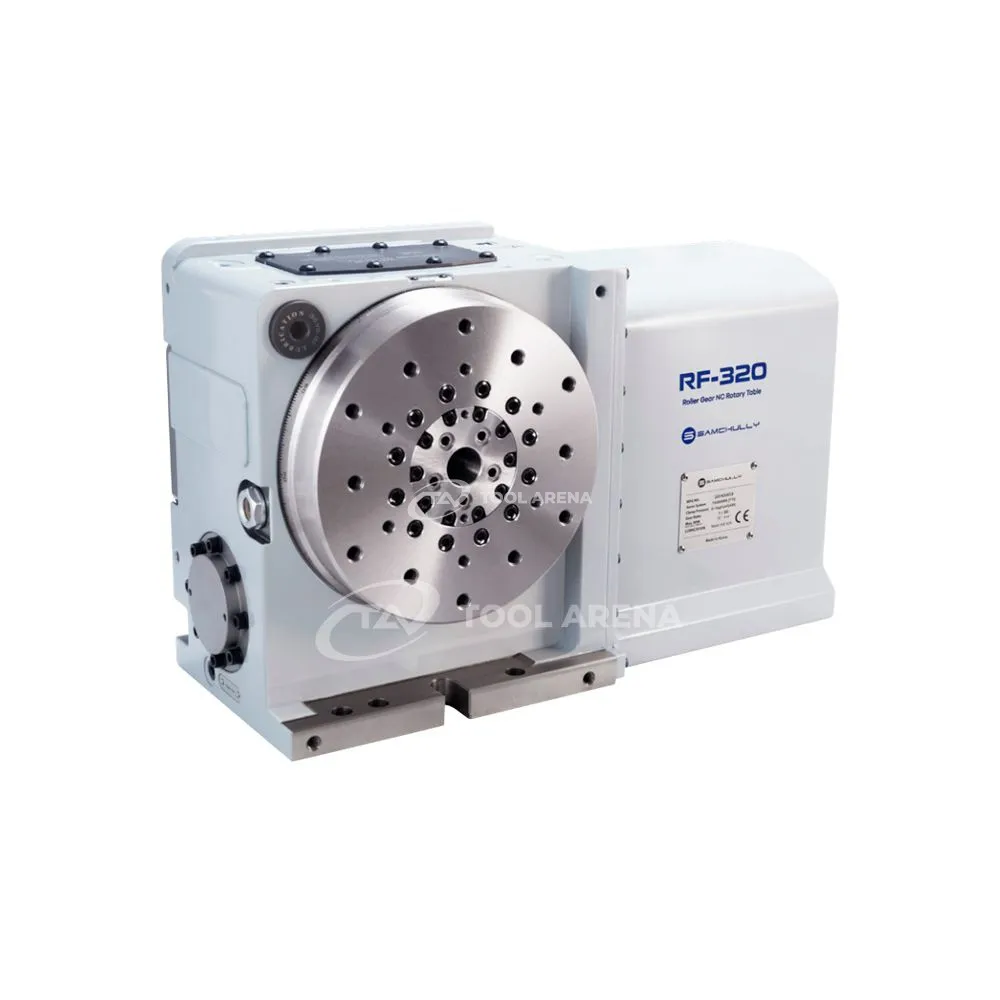

Программно управляемый поворотный стол с нулевым люфтом RF-320Y8

Программно управляемый поворотный стол с нулевым люфтом RF-320Y8 — высокая точность позиционирования

Поворотный стол RF-320Y8 предназначен для прецизионного позиционирования заготовки в процессах фрезерной и сверлильной обработки. Конструкция с нулевым люфтом и пневматический зажим обеспечивают фиксацию детали с высокой повторяемостью, что делает эту модель подходящей для операций, требующих стабильной угловой точности.

Конструкция и особенности

• Диаметр стола 314 мм — рабочая поверхность подходит для установки заготовок среднего размера, обеспечивая надежную опору при обработке.
• Высота центров 225 мм — определяет диапазон вертикального расположения оси вращения, что важно при интеграции в рабочую зону станка.
• Пневматический способ зажима (5–7 кгс/см²) — обеспечивает автоматическую фиксацию поворотной оси, что позволяет интегрировать стол в цикл обработки с ЧПУ без ручных операций.
• Точность индексации 20 угловых секунд — стол способен устанавливать заданный угол с высокой дискретностью, подходит для позиционирования в многокоординатных операциях.
• Точность повторяемости 4 угловые секунды — гарантирует стабильное возвращение в ту же угловую позицию при повторных циклах, что критично для серийной обработки идентичных деталей.
• Допустимая нагрузка вертикальная 180 кг, горизонтальная 100 кг — стол выдерживает значительный вес заготовки при различной ориентации, позволяя обрабатывать массивные детали.

Применение

Благодаря высокой точности индексации и повторяемости, стол RF-320Y8 применяется при фрезеровании сложных контуров, сверлении под заданными углами и в операциях, где требуется многократная смена положения детали без потери точности. Пневматический зажим делает модель удобной для использования в автоматизированных линиях и станках с ЧПУ.

Программно управляемый поворотный стол RF-320Y8 — решение для задач, где важны угловая точность, стабильность фиксации и способность работать с тяжелыми заготовками.
