Червячные фрезы для черновой обработки

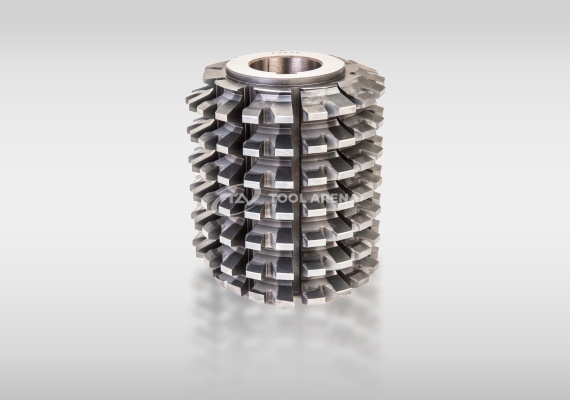

Крупномодульные червячные фрезы ESGI серии ES-H

Компания ESGI предлагает специальную усиленную серию червячных фрез ES-H, разработанную для высокопроизводительной обработки крупномодульных зубчатых колес в тяжелых условиях резания. Инструмент ориентирован на силовое зубофрезерование цилиндрических шестерен с прямым и косым зубом, обеспечивая максимальный съем металла и надежность при пиковых нагрузках.

Конструкция и особенности серии ES-H

Фрезы данной серии проектируются с учетом жестких требований тяжелого машиностроения. По сравнению со стандартным инструментом, серия ES-H имеет следующие конструктивные преимущества:

• Повышенная производительность: специальная геометрия позволяет существенно сократить основное технологическое время зубообработки за счет увеличения числа эффективных режущих кромок.
• Оптимальный отвод стружки: канавки фрезы имеют увеличенный объем и специальную форму, что исключает пакетирование стружки в зоне резания при работе на больших подачах.
• Крупный модульный ряд: инструмент выпускается начиная с модуля m = 5.5 и выше (вплоть до крупного модуля 25), полностью закрывая потребности в обработке массивных зубчатых венцов.
• Высокостойкие материалы: режущая часть изготавливается из быстрорежущих сталей M35, а также порошковых сталей ASP2030 и S390 с возможностью нанесения износостойких покрытий (TiAlN / AlCrN) для работы на тяжелых режимах.

Применение в тяжелой промышленности

Крупномодульные червячные фрезы ESGI ES-H применяются на зубофрезерных станках тяжелого класса для изготовления шестерен редукторов, карьерной техники, подъемно-транспортного, металлургического и горно-шахтного оборудования. Инструмент одинаково эффективен как на операциях предварительного (чернового) зубонарезания под последующую шлифовку, так и при чистовой обработке крупногабаритных деталей.

Изготовление фрез ESGI серии ES-H осуществляется под заказ по индивидуальным чертежам и техническим заданиям клиентов. Это позволяет точно адаптировать присоединительные размеры инструмента под конкретную модель станка (включая посадочные конусы или насадные исполнения с различными шпоночными пазами).
