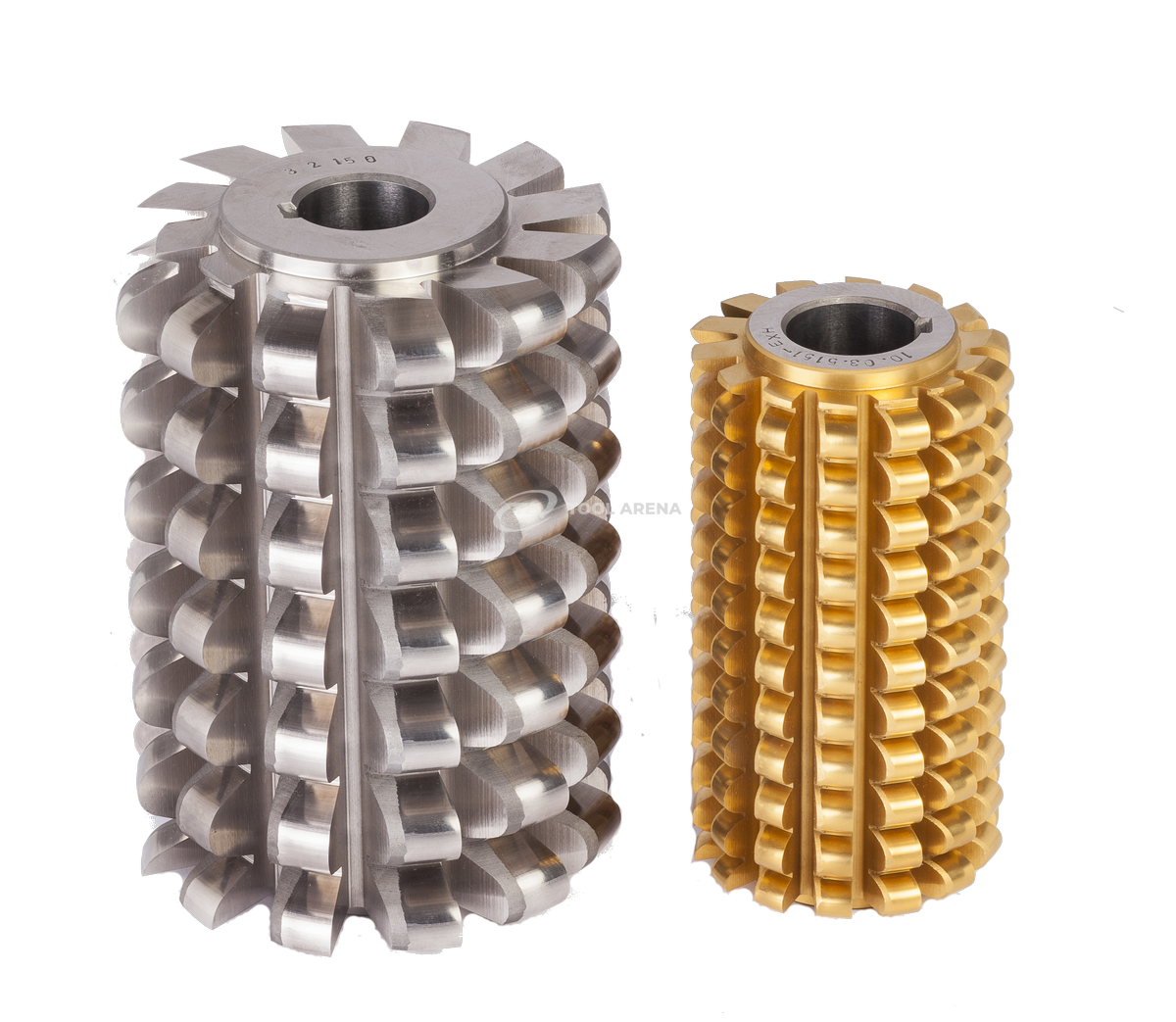

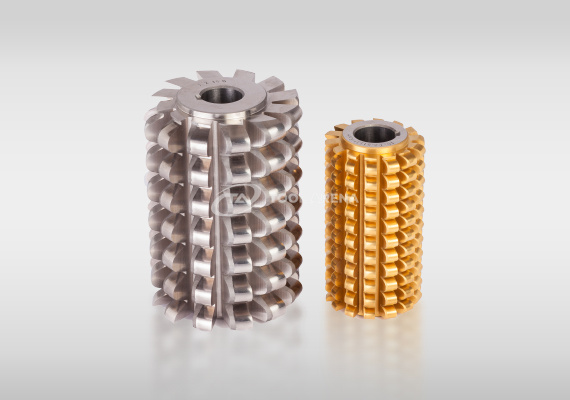

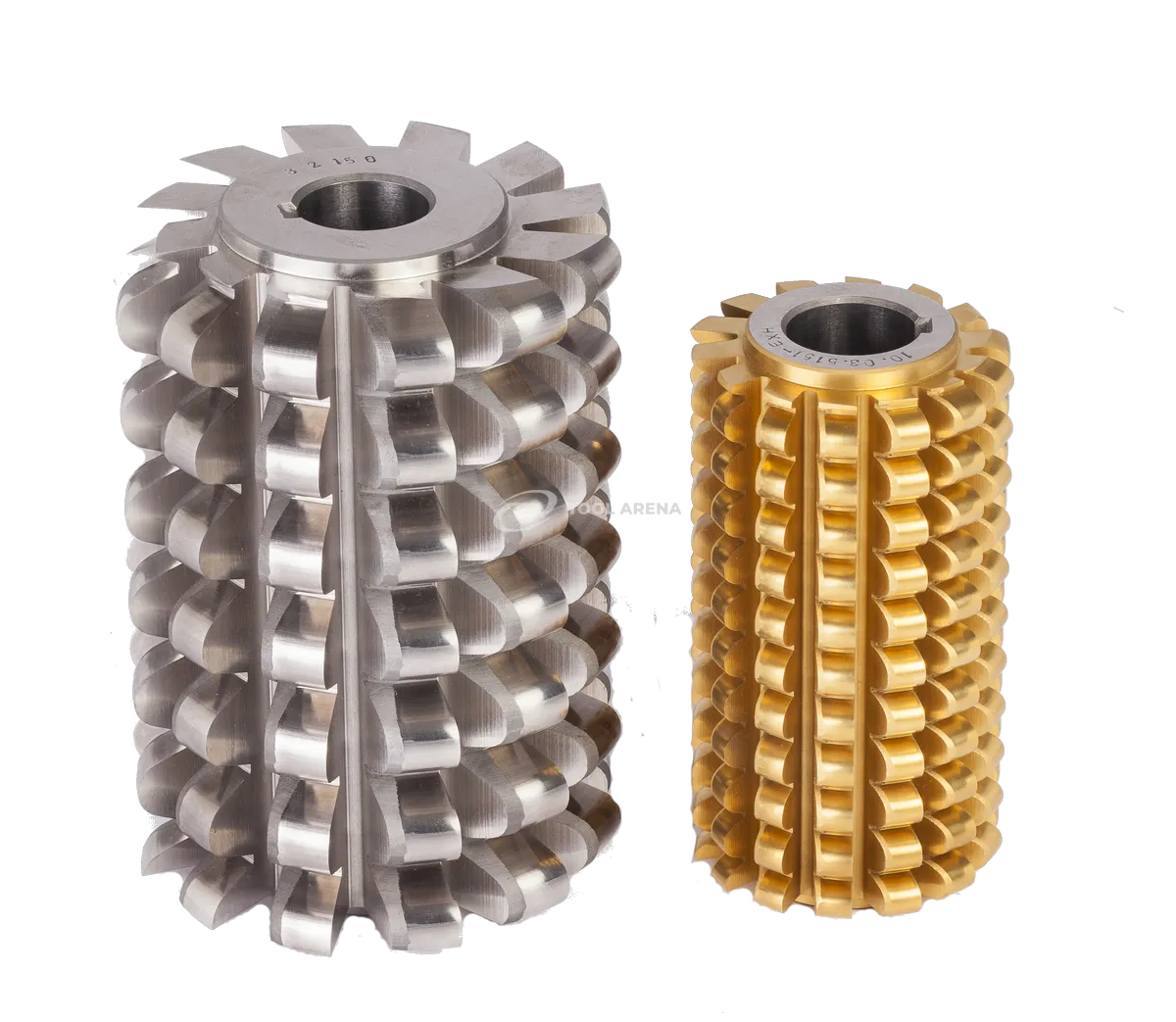

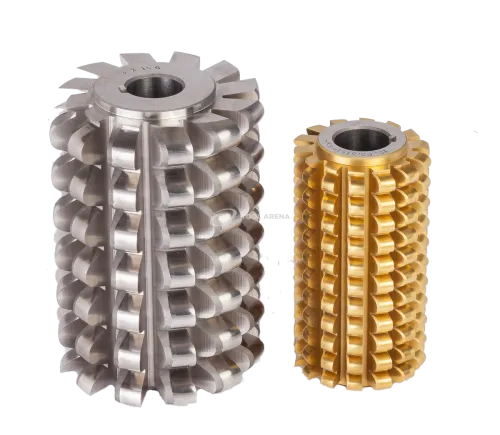

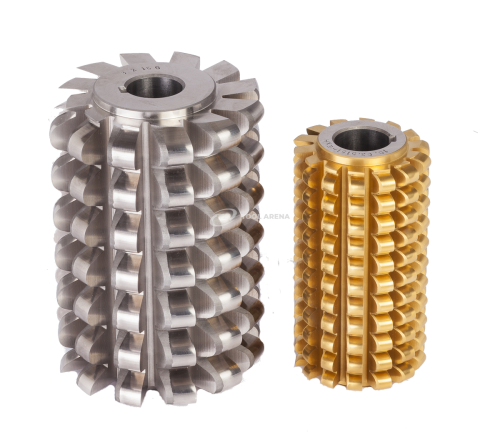

Червячные фрезы для цепных звездочек

Червячные фрезы для цепных звездочек ESGI — изготовление под заказ по чертежам

Червячные фрезы ESGI предназначены для нарезания зубьев звездочек под приводные роликовые и втулочные цепи. Инструмент применяется в автомобильной, станкостроительной и тяжелой промышленной сферах — для обработки звездочек различных типоразмеров, включая нестандартные профили. Фрезы проектируются по индивидуальным чертежам заказчика, что позволяет адаптировать геометрию инструмента под конкретную цепь и условия эксплуатации.

Конструкция и особенности

• Типы исполнения: с топпингом (с одновременной обработкой головки зуба) и без топпинга — выбор конструкции зависит от требований к финишному профилю звездочки.
• Число заходов: однозаходные или многозаходные. Многозаходные фрезы обеспечивают значительно более высокую производительность при черновой и получистовой обработке.
• Диапазон шага звездочек: до 3 дюймов (76,2 мм) — перекрывает большинство распространенных типоразмеров приводных цепей.
• Стандарты профиля: ГОСТ 591, ANSI, ASA, DIN, ISO, JIS — полная универсальность для любых стандартов цепных передач.
• Изготовление по чертежам: возможность проектирования фрез под нестандартные профили, шаги и геометрию под специфические задачи производства.

Применение

Фрезы ESGI используются на зубофрезерных станках для нарезания зубьев звездочек, применяемых в приводах конвейеров, транспортеров, сельхозтехники, мотоциклетных и автомобильных цепных передачах. Однозаходное исполнение оптимально для чистовой обработки с жесткими требованиями к точности профиля, а многозаходное — для форсированной черновой обработки в крупносерийном производстве. Версии с топпингом позволяют за один проход калибровать наружный диаметр звездочки, что исключает дополнительную токарную операцию.

Червячные фрезы для цепных звездочек ESGI — это прецизионный зуборезный инструмент, ориентированный на повышение эффективности как в единичном, так и в серийном производстве. Возможность заказа по индивидуальным чертежам клиента позволяет закрывать потребности в обслуживании редкого импортного или уникального нестандартного оборудования.
