Фрезы для червячных колес

Фрезы для червячных колес ESGI — изготовление по чертежам заказчика

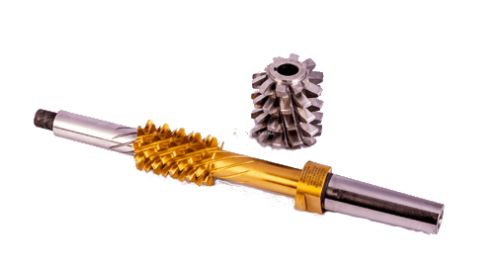

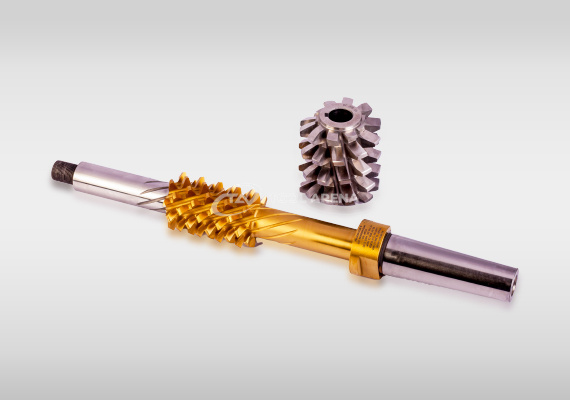

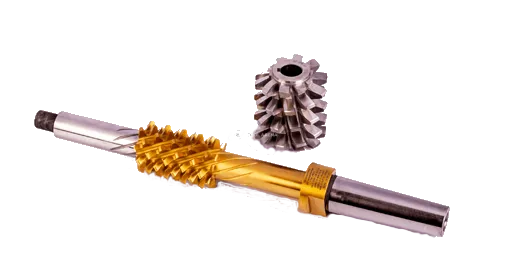

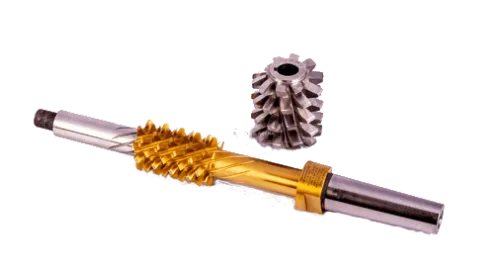

Фрезы для червячных колес ESGI предназначены для нарезания зубьев червячных колес, работающих в паре с червяками различных профилей. Инструмент изготавливается под заказ по чертежам клиента, что позволяет точно подобрать геометрию фрезы для конкретной червячной передачи — с требуемым профилем, типом посадки и режимом обработки.

Конструкция и особенности

Фрезы проектируются и выпускаются для всех основных профилей червяков:

• ZI — эвольвентный профиль;
• ZN — конволютный профиль;
• ZK — профиль, образованный конусом;
• ZA — архимедов профиль.

Инструмент поставляется в двух вариантах конструкции: насадном (с посадочным отверстием и шпоночным пазом) или концевом (с хвостовиком). По числу заходов фрезы изготавливаются одно- или многозаходными — в зависимости от требуемой производительности и точности обработки. Для многозаходных фрез угол подъема витков может достигать 45°. Минимальный диаметр режущей части концевого инструмента составляет от 8 мм, что позволяет обрабатывать червячные колеса малого модуля.

Фрезы адаптированы для работы как с радиальной, так и с тангенциальной подачей — в зависимости от кинематики зубофрезерного станка и технологической задачи.

Применение

Инструмент используется в серийном и единичном производстве червячных колес для редукторов, приводных механизмов, станкостроения и общего машиностроения. Возможность заказа по чертежам позволяет адаптировать фрезу под нестандартные параметры передачи: оригинальный модуль, измененный угол профиля, специфический диаметр или число заходов сопрягаемого червяка.

Фрезы для червячных колес ESGI — это прецизионный инструмент под конкретную задачу, сочетающий широкий выбор профилей (ZA, ZI, ZN, ZK), насадное или концевое исполнение, одно- или многозаходную конструкцию с возможностью применения радиального и тангенциального методов фрезерования.
