Червячные фрезы мелкого модуля

Червячные фрезы мелкого модуля — изготовление под заказ по чертежам клиента

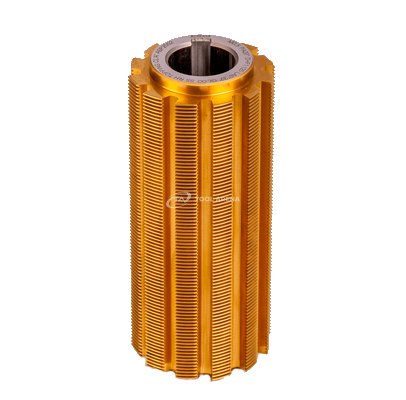

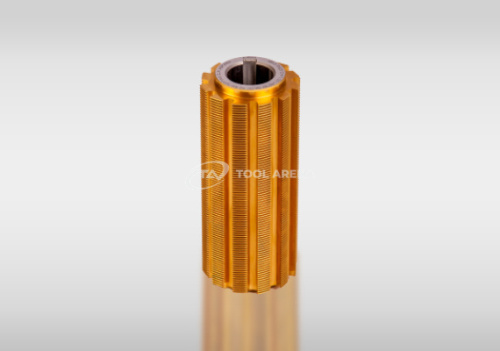

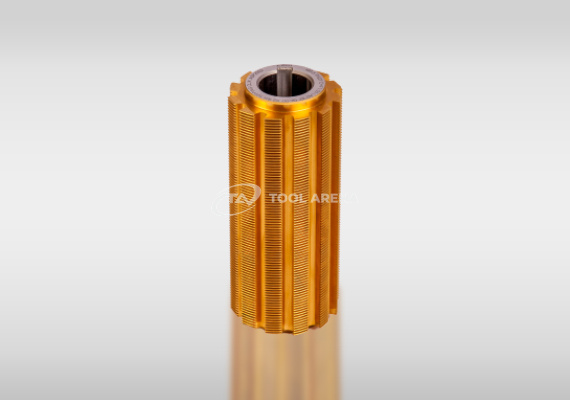

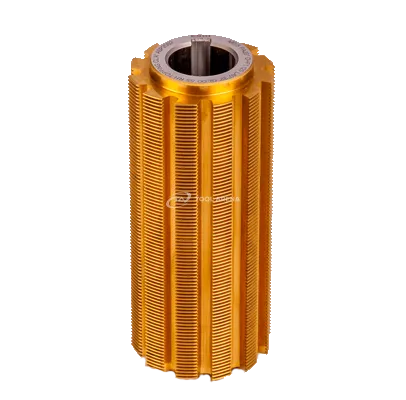

Червячные фрезы мелкого модуля производства ESGI предназначены для нарезания эвольвентных шлицев в деталях машин и механизмов. Инструмент применяется на зубофрезерных станках и позволяет получать шлицевые профили с высокой точностью. Фрезы изготавливаются по индивидуальным чертежам заказчика — под конкретную деталь и технологическую задачу.

Конструкция и особенности

Инструмент проектируется с учетом требований к конечному профилю вала: фрезы могут иметь модифицированный исходный контур (с протуберанцами) для нарезания шлицев с поднутрением у основания или для автоматического формирования фасок на вершинах зубьев вала. Исполнение может быть однозаходным или многозаходным. Однозаходные фрезы обеспечивают максимальную точность профиля, многозаходные — повышенную производительность за счёт увеличения подачи на оборот детали.

Инструмент производится для нарезания эвольвентных шлицев по следующим стандартам:

• DIN 5480 и DIN 5482 - стандарты эвольвентных шлицевых соединений с плоским и центрируемым по боковым поверхностям дном впадин
• ANSI B92.1 и B92.2
• BS3550
• ГОСТ 6033

Отдельно ESGI производит червячные фрезы для мелкошлицевых (зазубренных) соединений с треугольным профилем зуба по стандарту DIN 5481. Мелкий модуль таких фрез позволяет обрабатывать детали с небольшим шагом зуба, что критически актуально для точного приборостроения, гидравлики и авиастроения.

Применение

Фрезы применяются для чистового нарезания шлицев на валах, втулках и других деталях трансмиссий, коробок передач, насосов и механизмов привода. Модификация профиля фрезы позволяет получить скругление или фаску на вершине шлицев вала, что значительно облегчает последующую сборку шлицевого соединения (посадку сопрягаемой втулки). При обработке валов со ступенчатой геометрией (заплечиками под подшипники или стопорные кольца) параметры фрезы рассчитываются так, чтобы обеспечить безопасный выход инструмента из зоны резания.

Возможность изготовления по чертежам клиента позволяет заказать фрезу под нестандартный профиль, специфический угол профиля, особую геометрию заходной части или шлицевую пару с жесткими требованиями по зазорам и посадке.

Червячные фрезы мелкого модуля ESGI — это прецизионный инструмент для обработки эвольвентных и треугольных шлицев малого шага, доступный как в стандартном исполнении по DIN, ANSI, BS и ГОСТ, так и по индивидуальным техническим требованиям заказчика.
