Фрезы для нарезания червячных валов

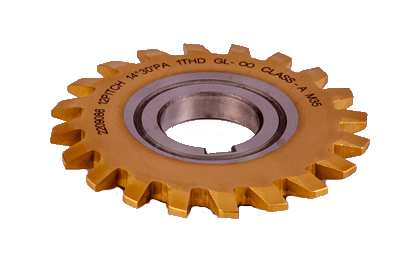

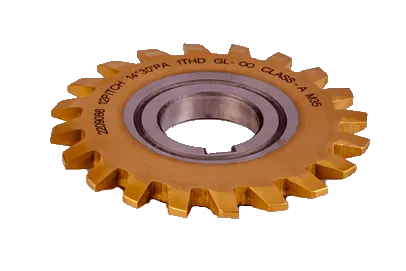

Фрезы для обработки червячных валов ESGI — изготовление по чертежам заказчика

Фрезы ESGI предназначены для фрезерования профиля червячных валов. Инструмент применяется на зубофрезерных и специализированных червячно-фрезерных станках для получения червяков с точными геометрическими параметрами. Производятся под заказ по чертежам клиента, что позволяет адаптировать фрезу под конкретную деталь и тип производства.

Конструкция и особенности

• Диапазон модулей — до 25 (или 1 DP). Охватывает широкий спектр червячных передач — от мелкомодульных до крупномодульных.
• Класс точности — до AA по DIN 3968. Обеспечивает стабильную геометрию нарезаемого профиля и высокое качество обработки.
• Диаметр фрезы — до 330 мм. Позволяет обрабатывать червячные валы различных габаритов и диаметров.
• Материалы режущей части — быстрорежущие стали M35, порошковые быстрорежущие стали ASP2030, ASP2052 и S390. Выбор материала зависит от условий обработки и требований к стойкости инструмента.

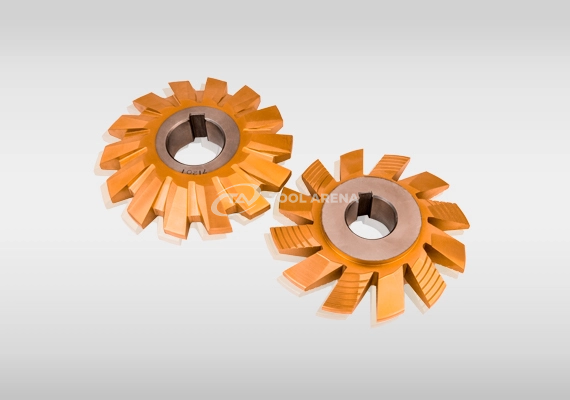

• Стружколом — специальные канавки на передней поверхности зубьев для дробления стружки и её эффективного отвода из зоны резания, что улучшает качество обработанной поверхности.

Применение

Фрезы применяются для изготовления червячных валов в условиях единичного, серийного и крупносерийного производства. Инструмент востребован в машиностроении, при производстве редукторов, червячных передач для промышленного оборудования, транспортных средств и сельскохозяйственной техники. Возможность изготовления по чертежам заказчика позволяет получить фрезу с требуемыми параметрами зацепления, профилем витка и присоединительными размерами под конкретный станок.

Червячные фрезы ESGI — это режущий инструмент под заказ, сочетающий широкий диапазон модулей, высокий класс точности и выбор материалов из быстрорежущих сталей M35, ASP2030, ASP2052 и S390 с возможностью оснащения стружколомом.
