90.6811.0051 Фреза твердосплавная удлинённая с угловым радиусом D0,5x0,06x45x4xZ2 RACER Helion

Фреза твердосплавная удлинённая с угловым радиусом D0,5 RACER Helion — для миниатюрной обработки до 62 HRC

Фреза предназначена для высокоточной обработки чугуна, закалённых сталей (до 62 HRC) и труднообрабатываемых материалов групп K, P, M, S. Малый диаметр режущей части 0,5 мм и угловой радиус при вершине 0,05 мм позволяют выполнять чистые контурные переходы в миниатюрных деталях и пресс-формах.

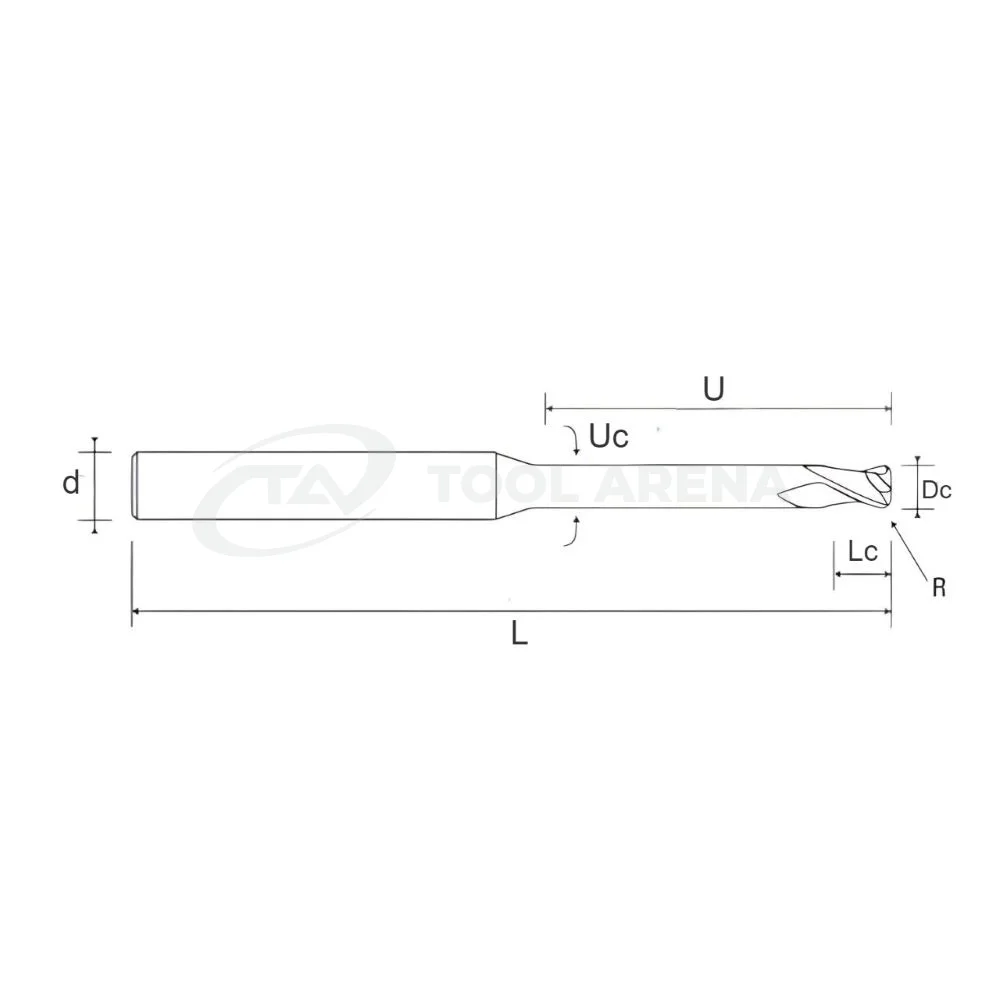

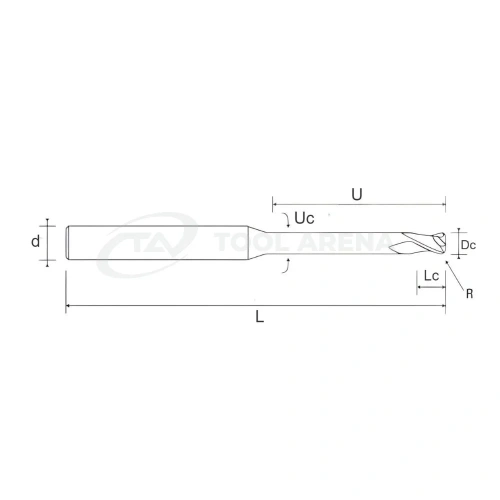

Конструкция и особенности

• Диаметр режущей части (Dc): 0,5 мм — подходит для микрообработки и узких пазов.
• Радиус при вершине (R): 0,05 мм — обеспечивает формирование скруглённых кромок и плавных переходов.
• Количество зубьев: Z2 — стандартная геометрия для чистовой обработки.
• Рабочая длина (LU): 0,06 мм — указывает на предельно малый участок резания для сверхточных операций.
• Общая длина (OAL): 45 мм при диаметре хвостовика 4 мм — удлинённая конструкция для доступа к глубоким полостям.
• Диаметр шейки (DN): 0,45 мм — уменьшенный подвод для снижения трения при погружении.
• Длина шейки и рабочей части (L3): 1,5 мм — компактный участок вылета режущей кромки.
• Покрытие: RACER — фирменное износостойкое покрытие, нанесённое на твёрдосплавную основу сплава 90 HELI RUN.
• Угол наклона спирали: 30° — оптимизирован для отвода стружки при обработке вязких и твёрдых материалов.
• Серия: CORNER RADIUS — специализированная геометрия с угловым радиусом.

Применение

Фреза применяется при чистовой обработке чугуна, закалённых инструментальных сталей и жаропрочных сплавов (группы K, P, M, S) на станках с ЧПУ. Благодаря удлинённой шейке и малому диаметру инструмент подходит для глубоких и узких пазов, карманов в пресс-формах и штампах. Радиус при вершине 0,05 мм позволяет получать скруглённые кромки без дополнительной операции. Ограничение по твёрдости до 62 HRC делает фрезу применимой для финишной обработки закалённых деталей.

Фреза твердосплавная удлинённая с угловым радиусом D0,5 RACER Helion — узкоспециализированный инструмент для микрообработки материалов высокой твёрдости, оснащённый покрытием RACER и сбалансированной геометрией для точного контурного фрезерования.
