90.6815.0122 Фреза твердосплавная удлинённая с угловым радиусом D1.2x1.4x50x4xZ4 RACER Helion

Фреза твердосплавная удлинённая с угловым радиусом D1.2x1.4x50x4xZ4 RACER Helion — для обработки материалов до 62 HRC

Твердосплавная удлинённая фреза с угловым радиусом предназначена для чистовой и получистовой обработки пазов, уступов и сложных контуров. Благодаря конструкции с длинной шейкой и рабочей частью 10 мм (L3) инструмент обеспечивает доступ к глубоким зонам детали. Фреза оснащена покрытием RACER и выполнена из сплава HELI RUN, что позволяет работать с материалами твёрдостью до 62 HRC.

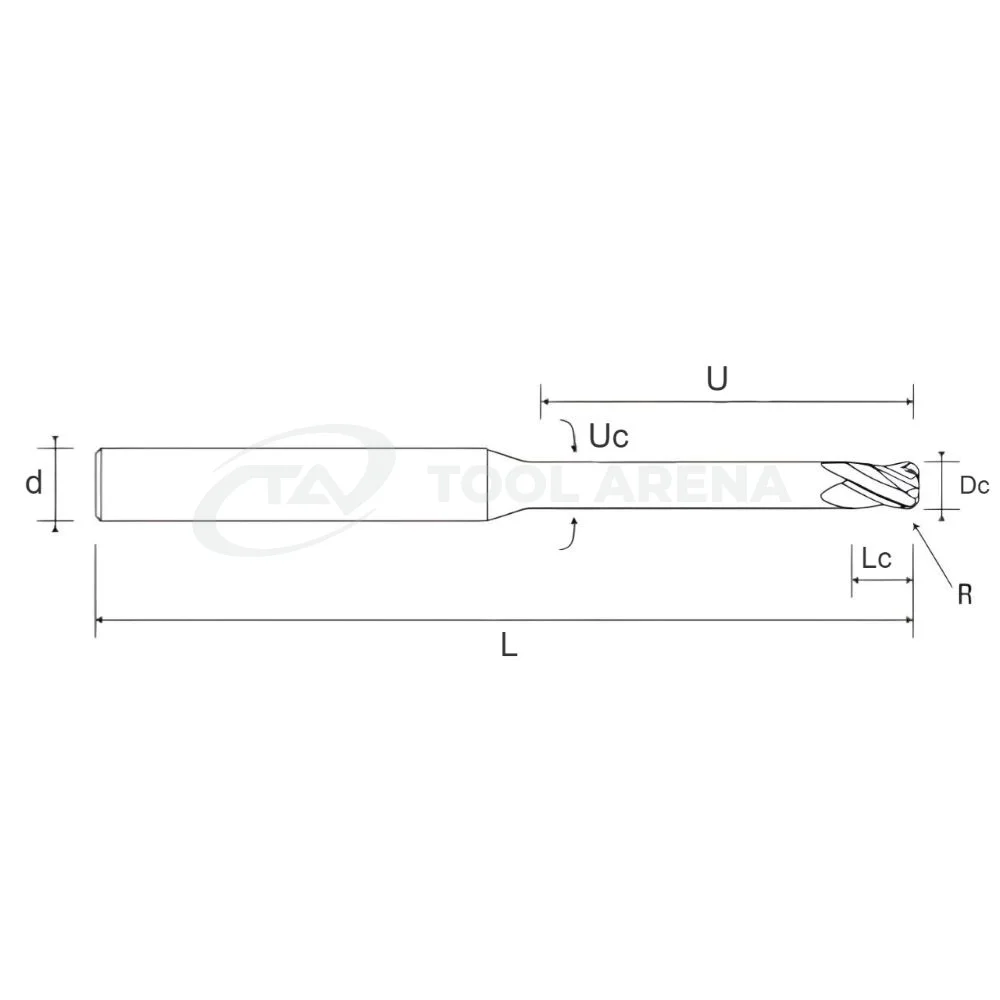

Конструкция и особенности

• Диаметр режущей части (Dc): 1,2 мм — для обработки мелких элементов и пазов.
• Угловой радиус (R): 0,1 мм — снижает концентрацию напряжений на кромке, увеличивает стойкость при обработке закалённых сталей.
• Рабочая длина (LU): 1,4 мм — короткая режущая кромка для стабильного фрезерования без вибраций.
• Общая длина (OAL): 50 мм — удлинённый корпус для работы в углублениях.
• Диаметр хвостовика (d): 4 мм — стандартный посадочный размер для цанговых патронов.
• Количество зубьев: Z4 — четырехзубая схема для повышенной производительности и гладкой поверхности.
• Диаметр шейки (DN): 1,15 мм — уменьшает трение при глубоком врезании.
• Длина шейки и рабочей части (L3): 10 мм — позволяет обрабатывать глубокие полости.
• Угол наклона спирали: 30° — универсальный угол для стабильного отвода стружки.
• Покрытие: RACER — износостойкое покрытие, расширяющее область применения по твёрдости заготовки.
• Сплав: 90 HELI RUN — мелкозернистый твердый сплав для работы с закалёнными сталями.
• Обработка материалов до 62 HRC — подходит для закалённых инструментальных и легированных сталей.
• Обрабатываемые группы материалов: K (чугун), P (сталь), M (нержавеющая сталь), S (жаропрочные сплавы).

Применение

Фреза применяется в оснастке для высокоскоростной обработки мелких деталей из закалённых сталей, нержавейки и чугуна. Благодаря удлинённой шейке и малому диаметру режущей части (1,2 мм) она эффективна при фрезеровании глубоких пазов, узких канавок и радиусных переходов в пресс-формах, штампах и матрицах. Инструмент совместим со станками с ЧПУ, оснащёнными цанговым зажимом ER11/ER16 и выше.

Удлинённая фреза с угловым радиусом R0,1 мм и покрытием RACER отлично подходит для обработки закалённых сталей до 62 HRC, нержавеющих и жаропрочных сплавов, обеспечивая стабильное резание в труднодоступных зонах.
