96.8814.0034 Фреза твердосплавная концевая с угловым радиусом D0,3x0,6x60x4xZ2 DIAMOND Helion

Фреза твердосплавная концевая с угловым радиусом D0,3 мм – для прецизионной обработки графита с алмазным покрытием

Фреза предназначена для чистовой и получистовой обработки графита. Минимальный диаметр 0,3 мм с угловым радиусом 0,02 мм позволяет выполнять мелкие радиусные переходы и углы в деталях из абразивного материала. Твёрдосплавная основа с алмазным покрытием DIAMOND обеспечивает стойкость при работе с графитом.

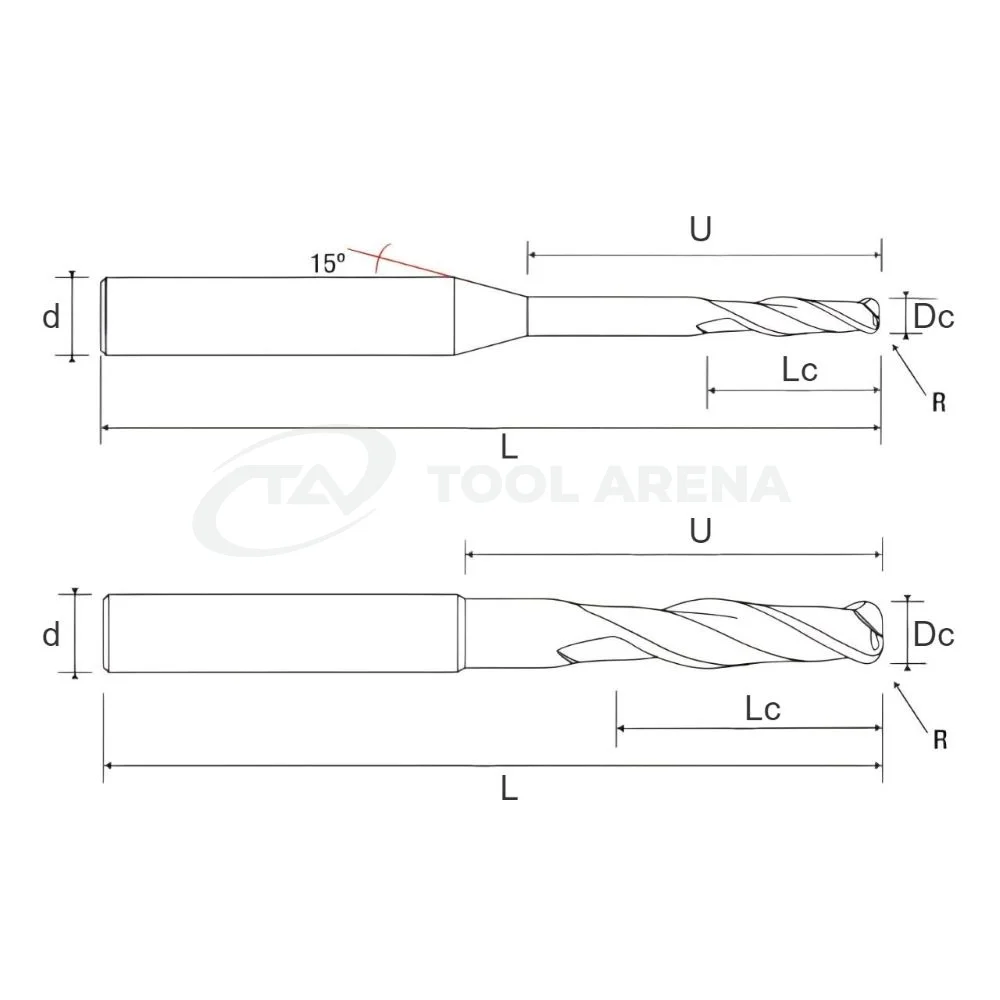

Конструкция и особенности

• Диаметр режущей части (Dc): 0,3 мм – подходит для микродеталей и узких пазов.
• Радиус скругления (R): 0,02 мм – формирует плавные переходы на кромках.
• Рабочая длина (LU): 0,6 мм – ограниченная длина режущей кромки для точного заглубления.
• Общая длина (OAL): 60 мм – стандартная длина для зажима в цанговый патрон.
• Диаметр хвостовика: 4 мм – совместим с большинством мини-фрезерных станков.
• Количество зубьев: Z2 – два зуба для снижения вибраций на малых диаметрах.
• Угол наклона спирали: 30° – обеспечивает эффективный отвод стружки при обработке графита.
• Покрытие: DIAMOND – алмазоподобное покрытие снижает износ при абразивном воздействии графита.

Применение

Фреза используется на станках с ЧПУ для обработки графитовых электродов электроэрозионных станков, пресс-форм и других деталей из графита. Малый диаметр (0,3 мм) и небольшой радиус (0,02 мм) позволяют выполнять мелкие радиусные элементы, например, канавки, углы и переходы в миниатюрных формообразующих поверхностях. Алмазное покрытие продлевает срок службы инструмента при контакте с абразивной пылью графита.

Твёрдосплавная концевая фреза с угловым радиусом D0,3×R0,02 мм, рабочей длиной 0,6 мм и покрытием DIAMOND – специализированный инструмент для микрообработки графита, где требуются высокая точность геометрии и стойкость к абразивному износу.
