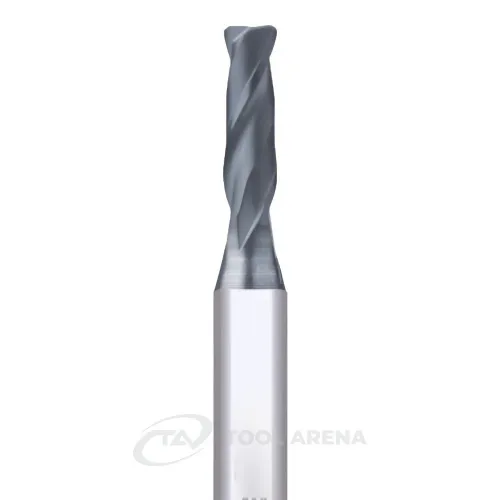

96.8814.0614 Фреза твердосплавная концевая с угловым радиусом D6x7x110x6xZ2 DIAMOND Helion

Фреза твердосплавная концевая с угловым радиусом D6x7x110x6xZ2 DIAMOND Helion – алмазное покрытие для обработки графита

Концевая фреза из твёрдого сплава с угловым радиусом R0,2 мм, покрытием DIAMOND и геометрией, оптимизированной для обработки графита. Диаметр режущей части 6 мм, хвостовик 6 мм, количество зубьев Z2. Инструмент предназначен для финишной и получистовой обработки деталей из графита, где требуется высокая стойкость к абразивному износу.

Конструкция и особенности

• Тип фрезы: с угловым радиусом – радиус R0,2 мм обеспечивает плавный переход между стенкой и дном паза, снижая концентрацию напряжений на кромке.
• Диаметр режущей части (Dc): 6 мм – стандартный размер для универсальных фрезерных работ.
• Диаметр хвостовика (d): 6 мм – совместим с большинством цанговых патронов и державок.
• Рабочая длина (LU): 7 мм – компактная режущая часть для неглубоких пазов и плоскостей.
• Общая длина (OAL): 110 мм – удобна для обработки в глубоких полостях и на станках с ограниченным вылетом.
• Длина шейки и рабочей части (L3): 50 мм – увеличенная зона зажима и дополнительное пространство для отвода стружки.
• Количество зубьев: Z2 – две режущие кромки, подходит для врезания и работы с прерывистой подачей.
• Угол наклона спирали: 30° – стандартный угол, баланс между остротой и прочностью зуба.
• Покрытие: DIAMOND – алмазоподобное покрытие, предназначенное для абразивных материалов (графит, углепластики, керамика). Снижает налипание и увеличивает ресурс инструмента.
• Сплав: 95 HELI DIAMOND – твёрдый сплав с мелкозернистой структурой, обеспечивает стабильность режущей кромки.
• Назначение: обработка графита – указано в примечании производителя.

Применение

Фреза применяется для фрезерования деталей из графита – электродов, пресс-форм, подшипников скольжения. Угловой радиус R0,2 мм позволяет обрабатывать кромки, требующие плавного скругления, например, в графитовых формах для литья. Алмазное покрытие снижает износ при работе с абразивной графитовой пылью. Диаметр 6 мм и рабочая длина 7 мм подходят для создания неглубоких пазов, канавок и плоскостей в заготовках средней вязкости. Инструмент совместим с электроэрозионными станками и обычными фрезерными станками с ЧПУ.

Твёрдосплавная концевая фреза D6 с угловым радиусом R0,2, покрытием DIAMOND и геометрией для графита – оснастка для прецизионной обработки абразивных материалов. Две зуба, 30° спираль и хвостовик 6 мм обеспечивают стабильность реза при чистовых операциях.
