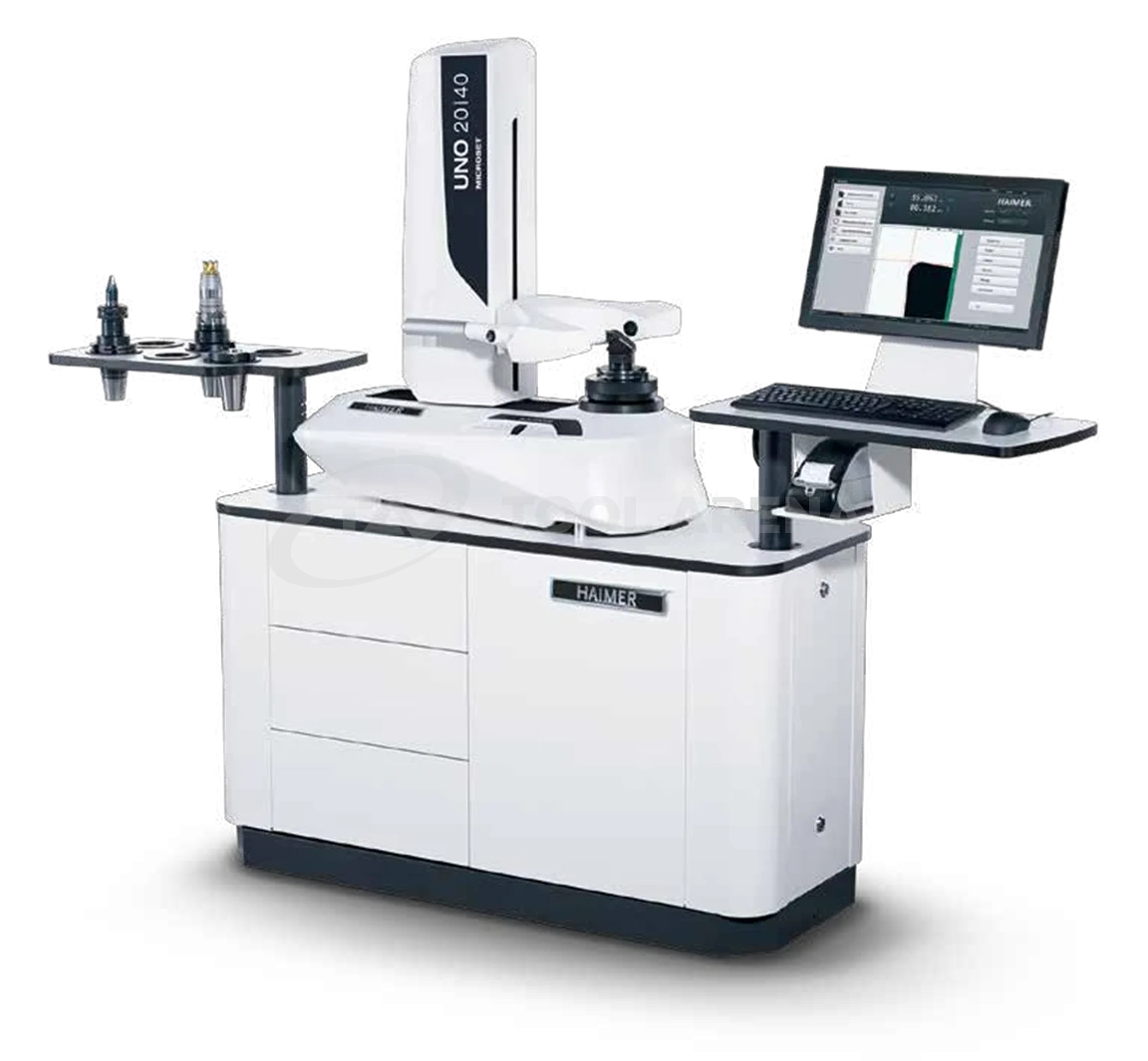

Haimer UNO Autofocus - устройство настройки инструмента

Пресеттер Haimer Microset UNO Autofocus– устройство для решения сложных задач, занимает мало места, простой и удобный в работе, обеспечивающий высокую точность измерений.

Используйте все преимущества полуавтоматического режима работы шпинделя для большого количества измерений в одной плоскости.

• Точность повторяемости ± 2 мкм
• Полуавтоматический режим работы
• Постпроцессор и интеграция со станками
• База инструмента

Технические характеристики

Диапазон измерений
Макс. диаметр инструмента по оси X	400 мм
Макс. длина инструмента по оси Z	400 — 700 мм
Точность
Точность по радиальному биению шпинделя, µm	± 2*
Точность повторения, µm	± 2*
Дополнительно
Макс. вес инструмента	30 кг
Вес	240 — 255 кг
Электрическое подключение	220-230 В, 50 Гц, 1 кВт

Описание

Устройства UNO оптимально подходят для применения в сегменте начального уровня. Отличается простотой и удобством использования, благодаря русифицированному и интуитивно понятному интерфейсу программного управления.

Отлично подходит для измерений непосредственно в цехах, имеет непревзойденное соотношение цены и качества.

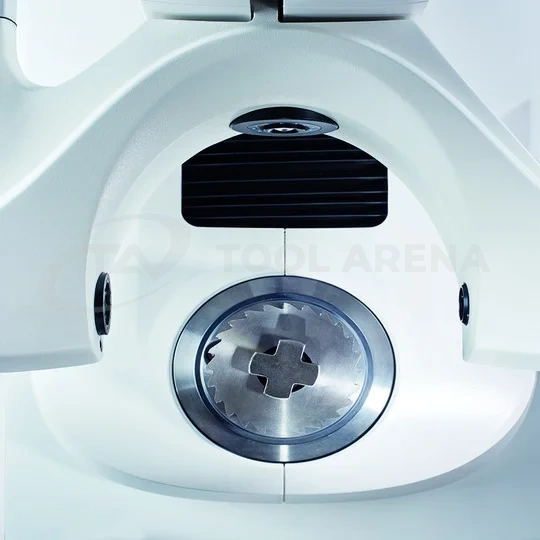

В устройстве используются зарекомендовавшие себя модули и комплектующие, такие как система «Edge-Finder» для быстрого нахождения режущей кромки инструмента в измерительном поле и жесткая литая станина устройства.

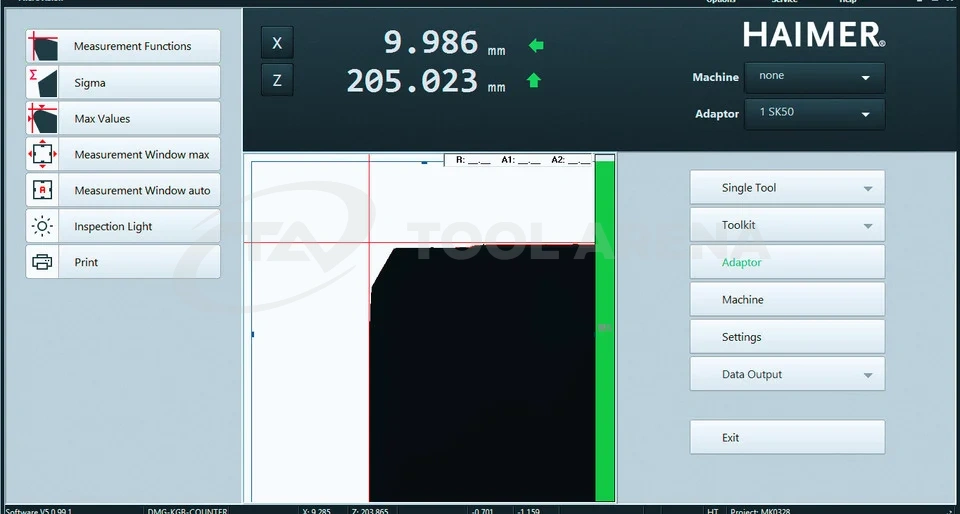

Благодаря распознаванию режущей кромки при помощи системы обработки изображений Microvision UNO достигается высокое качество результатов настройки, а также обеспечивается точность и повторяемость измерений, независимо от оператора. Пресеттер Microset UNO Premium обеспечивает длительное и неизменно высокое качество измерения инструмента.

Особенности пресеттера:

• Модульная конструкция позволяет подобрать наиболее подходящий вариант комплектации для каждого заказчика.
• Есть режим экономии электроэнергии

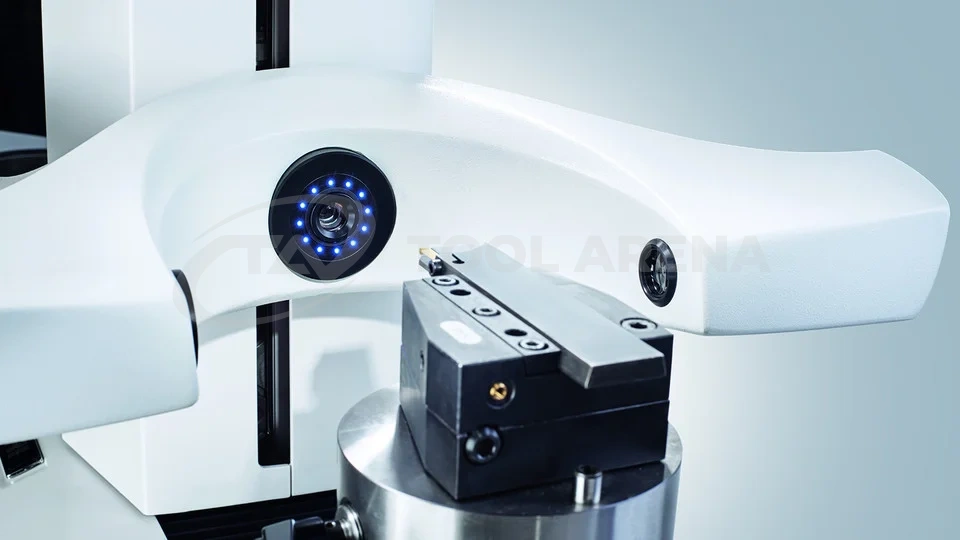

• Функция отраженного света для визуального контроля состояния режущих кромок.
• Различные функции для измерения токарного, фрезерного и сверлильного инструмента
• Четко структурированная и логичная навигация меню и системы управления
• Новый дизайн, улучшенная эргономика
• Прочная и термостабильная опорная конструкция из серого чугуна, оптимизированная по методу конечных элементов
• Термооптимированное сочетание материалов для улучшения точности повторений улучшения точности повторений

Основные характеристики:

• Модульная конструкция позволяет подобрать наиболее подходящий вариант комплектации для каждого заказчика
• Есть режим экономии электроэнергии
• Функция отраженного света для визуального контроля состояния режущих кромок
• Различные функции для измерения токарного, фрезерного и сверлильного инструмента
• Четко структурированная и логичная навигация меню и системы управления
• Новый дизайн, улучшенная эргономика

Модели

Стандартная комплектация

• Система обработки изображений Microvision UNO
• Ультравысокоточный шпиндель SK 50, автофокусировка
• Прочная долговечная конструкция из серого чугуна
• Моторизованная микрометрическая настройка по оси C
• Термооптимизированное сочетание материалов для улучшения точности повторений
• 24″ сенсорный ЖК-дисплей

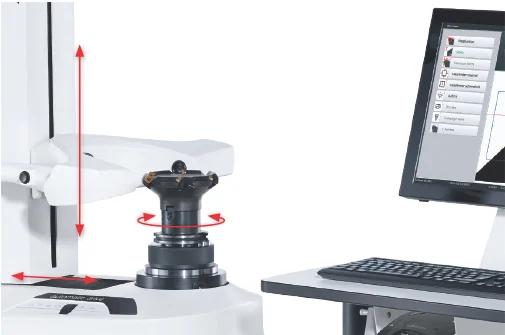

• Моторизованная индексация 4×90° и 3×120°
• База данных на 1000 нулевых точек
• База данных на 1000 инструментов
• Передача данных через USB / сеть

Опции
