ZOLLER redomatic

Новинка

Модификация

400
600
600 MST

Максимальная высота инструмента

600 мм
800 мм
-

Максимальный диаметр инструмента

420 мм
540 мм
600 мм
620 мм
800 мм
-

Характеристики

Макс. диаметр измеряемого инструмента, мм

800

Макс. длина измеряемого инструмента, мм

1000

Под заказ

Нашли дешевле?

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

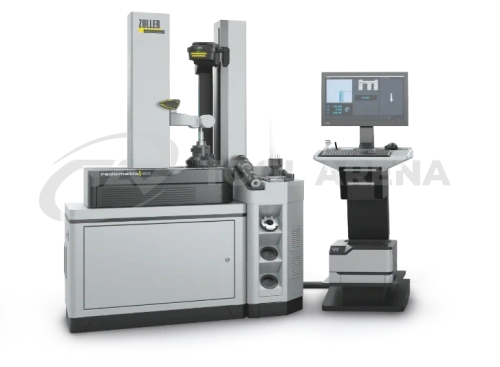

ZOLLER »redomatic 400« — компактный пресеттер премиум-класса с интегрированной термоусадочной системой. Универсальное устройство настройки и измерения с встроенной установкой для усадки инструмента. Исполнение с максимальным диаметром инструмента 420 мм и диапазоном по оси X 210 мм при длине инструмента Z до 600 мм. Решение для инструментальных участков, где нужна надёжная подготовка стандартного инструмента при минимальной занимаемой площади и максимальной повторяемости длин вылета.

Основные показатели

Универсальный измерительно-настроечный комплекс Настройка, измерение и термоусадка в одном рабочем месте

Компактный премиум-класс Оптимален для стандартного инструмента и ограниченных площадей

»actbyLight« Световое сопровождение процесса: »shrinkbyLight« на катушке и »coolbyLight« на системе охлаждения

Точность усадки по оси Z Менее 10 µm с адаптером »masterPiece« и автоматическим упором »asza«

Повторяемость измерения Макс. 2 µm — как у других пресеттеров ZOLLER

Катушка »varOct« Авторегулировка диаметра до Ø 32 мм хвостовика, внутренний Ø до 45,8 мм

Диаметр инструмента D 420 мм

Диапазон по оси X 210 мм

Длина инструмента Z 600 мм

Сертифицированная безопасность IEC/EN 61010-1 и cNRTLus (TÜV, UL/CSA)

Экономия энергии до 30% По сравнению с предыдущим поколением — тепло подаётся точно в зону усадки

ПО »pilot 4.0« 24″ TFT, автоматические измерительные циклы и навигация усадки »sls«

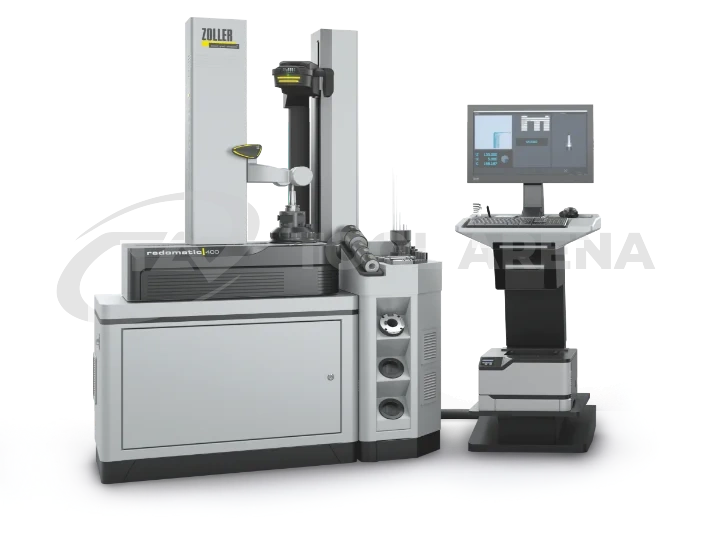

»redomatic 400« — компактный премиум-класс, D420 / X210

»actbyLight« — световое сопровождение шагов процесса

Энергоэффективная индукционная технология

До 30% экономии электроэнергии

Согласованная работа механики, пневматики, электроники и ПО

В итоге решает только выдающееся качество

С »redomatic 400« или »redomatic 600« от ZOLLER вы производите эффективнее на многошпиндельных станках и в автоматизированном серийном производстве. С »redomatic« вы уверены: длины инструмента всегда выставлены корректно. Последовательность усадки, разработанная ZOLLER с адаптером настройки »masterPiece«, выполняется быстро и просто.

С »redomatic 400« длины инструмента всегда выставлены корректно. Последовательность усадки ZOLLER с адаптером настройки »masterPiece« выполняется быстро и понятно. Согласованное взаимодействие механических, пневматических, электронных и программных компонентов, непрерывное сопровождение оператора и автоматические измерительные циклы обеспечивают максимальную надёжность процесса.

Уникальная концепция управления

»actbyLight« — световое сопровождение на всех этапах настройки, измерения и усадки.

Высшая точность

Микронная повторяемость длины вылета при каждой усадке — менее 10 µm по оси Z.

Сертифицированная безопасность

Индукционная система »redomatic 400« соответствует IEC/EN 61010-1 и cNRTLus (TÜV, UL/CSA).

Технология термоусадки

Меньше энергии — больше выгоды

С »redomatic« от ZOLLER вы экономите время, снижаете затраты на электроэнергию и защищаете термоусадочные патроны благодаря идеальному взаимодействию электроники, программного обеспечения и механики, а также продуманному и безопасному процессу усадки.

С индукционной технологией ZOLLER вы нагреваете термоусадочные патроны оптимально. Для вас это означает: равномерно по всей зоне зажима и ровно столько, сколько необходимо. В результате — более короткое время нагрева и охлаждения, более короткие циклы, защита патронов и увеличение срока их службы.

Особое преимущество »redomatic«, которым ZOLLER вносит вклад в устойчивое производство, — экономия энергии до 30% по сравнению с предыдущей моделью. Мы особенно гордимся этим. Тепло и энергия подаются точно туда, где они нужны для безопасной усадки и извлечения инструмента.

ZOLLER переосмысливает индукционную катушку

Интеллектуальный дизайн для максимальной эффективности

Индукционная катушка ZOLLER — интеллектуальный, продуманный ключевой узел системы. Две параллельно соединённые обмотки внутри катушки активируются раздельно и управляются по-разному в зависимости от диаметра и длины зоны зажима. Это обеспечивает оптимальную подачу энергии в зону зажима, ускоряет нагрев и охлаждение и защищает ваши патроны.

Когда инженерное искусство попадает в точку. Вдохновлённый современной архитектурой и оптической кинематикой, отдел исследований и разработок ZOLLER создал шедевр. Индукционная катушка ZOLLER с системой экранирования »varOct« обеспечивает максимальную эффективность и эргономику процесса усадки.

8 ферритовых элементов. Продумано до мелочей. Исполнено безупречно. Восемь переменных элементов экранирования катушки »varOct« скользят друг относительно друга по замкнутому контуру — это и визуально выразительное решение, и уникальность ZOLLER для непревзойдённой эффективности.

Автоматическая регулировка диаметра до макс. Ø 32 мм хвостовика для оптимальной мощности нагрева
Непрерывный мониторинг процесса нагрева
Внутренний диаметр экранирования »varOct« быстро и автоматически настраивается по сетке до нужного диаметра
Максимальный внутренний диаметр 45,8 мм — удобная усадка инструментов с крупным режущим диаметром
Опционально: быстросменный интерфейс для быстрой смены катушки 14 кВА ↔ 22 кВА
Светодиодная индикация состояния обмоток и сопровождение оператора »shrinkbyLight«

Согласованная работа всех компонентов

Нажмите на точки схемы, чтобы увидеть ключевые узлы »redomatic 400«.

К цели — безопасно и эффективно: »redomatic 400« D420

С ZOLLER »redomatic 400« (D420) термоусадочный инструмент быстро готов к работе. Компактное исполнение с диаметром до 420 мм: ПО »pilot 4.0«, вспомогательный блок и постоянный контроль рабочих шагов обеспечивают быструю и надёжную подготовку стандартного инструмента.

Технология »redomatic« даёт минимальное время цикла даже на ограниченной площади участка. Даже начинающий оператор достигает стабильного результата после короткого обучения. Все компоненты имеют фиксированное место на вспомогательном блоке. »pilot 4.0« проводит через все шаги и автоматически управляет многими процессами: для каждого шага ПО называет нужный компонент и показывает на экране, где он лежит. »redomatic 400« D420 — решение для настройки, измерения и усадки точно до требуемой длины при X 210 мм и Z 600 мм.

1. Установка термоусадочного патрона

2. Установка адаптера »masterPiece« и инструмента

3. Автоматическая настройка упора длины под номинальную длину инструмента

4. Извлечение инструмента и адаптера »masterPiece«

5. Индукционная катушка перемещается в позицию, начинается нагрев

6. Установка инструмента

7. Охлаждение

8. Контрольное измерение

»redomatic 600« MST

Автоматизированная усадка с точностью 10 µm

С »redomatic 600« MST вы максимально используете преимущества патронов MST и повышаете эффективность производства.

Длины инструмента всегда выставлены корректно. Процесс усадки ZOLLER с адаптером »masterPiece« выполняется быстро и понятно. Согласованная работа механики, пневматики, электроники и ПО, непрерывный контроль параметров и автоматические измерительные циклы обеспечивают максимальную надёжность процесса.

»pilot 4.0« на »redomatic 400« D420 — курс на точный результат

»pilot 4.0« — масштабное комплексное программное решение для всех пресеттеров и измерительных машин ZOLLER. Интуитивный графический интерфейс быстро и надёжно приводит к точным результатам — даже сложные задачи измерения решаются сразу. Функциональность достаточно широка, чтобы закрыть практически любую задачу. Не случайно »pilot 4.0« считается мировым эталоном настройки, измерения и контроля инструмента.

Наведите курсор или нажмите на жёлтые точки на схеме интерфейса.

Пакет измерительных программ »fored/redomatic« для усадки, настройки и измерения
Технология »elephant« — автоматическое измерение стандартного инструмента
Программа »swomp« — усадка без адаптера »masterPiece« для свёрл до номинальной длины
Сохранение параметров и вызов через »idChip«
Модульная архитектура — до интеграции в ZOLLER TMS Tool Management Solutions
Передача данных на станки в формате постпроцессора

Опции и аксессуары

Аппаратные опции и оснащение для »redomatic«.

Высокоточный шпиндель »ace«

Вставьте инструмент, нажмите кнопку — готово. Так просто выполняется силовой зажим на универсальном высокоточном шпинделе »ace« (all-clamping-element) от ZOLLER — всегда с одной и той же микронной точностью и безопасностью. Универсальная система смены присоединительных держателей позволяет менее чем за 10 секунд перейти между системами крепления SK, HSK, PSC, VDI, KM или гидроразжимными патронами. Неслучайно этот шпиндель с силовым зажимом десятилетиями радует пользователей по всему миру.

Автоматический упор длины »asza«

ЧПУ-управляемое линейное устройство для установки длины инструмента через упорную штангу. Альтернативно доступен »asza-rot«, с помощью которого длину инструмента можно опционально задавать через автоматическое вращение винта регулировки длины (не применяется к термоусадочным патронам).

Технология MMS (MQL)

Для инструментов с минимальной смазкой (MQL) переходник подачи СОЖ должен быть жёстко (формозамкнуто) соединён с торцом хвостовика инструмента. Только тогда обеспечивается полная функциональность и надёжность процесса при работе с MQL-инструментом. Технология ZOLLER гарантирует надёжное формозамкнутое соединение с подачей СОЖ — полностью автоматически.

Индукционная катушка 22 кВА с быстросменным интерфейсом

Для усадки патронов увеличенного диаметра D 40–50 мм и усиленных термоусадочных патронов (большая толщина стенки). Катушка 22 кВА быстро и эргономично чередуется с катушкой 14 кВА через быстросменный интерфейс. В комплекте с катушкой 22 кВА — экранирующие диски размеров D 16–20 мм, D 25–32 мм и D 40–50 мм; опционально доступна разъёмная версия.

Опускаемый слайд-узел

Если »redomatic« не используется для усадки инструмента, слайд-узел может автоматически опускаться в парковочное положение под управлением ПО. Это увеличивает измеримый диаметр инструмента до D 800 мм.

Охлаждающие колокола с навигацией »coolbyLight«

Охлаждающие колокола безопасно проводят через процесс охлаждения с помощью цветовой системы, переключаемых LED и контроля времени охлаждения:

Зелёный свет: готов к охлаждению
Мигающий зелёный: нужный колокол к использованию
Красный свет: термоусадочный патрон горячий
Мигающий синий: термоусадочный патрон остыл

Технические характеристики

Параметр	Значение »redomatic 400« (D420)
Максимальная длина инструмента Z	600 мм
Измерительный диапазон по оси X	210 мм
Максимальный диаметр усадочного хвостовика	32 мм
Максимальный диаметр инструмента D	420 мм
Точность усадки по оси Z	< 10 µm
Повторяемость измерения	макс. 2 µm
Внутренний диаметр »varOct«	до 45,8 мм
Мощность индукционной катушки	14 кВА (опционально 22 кВА)
Охлаждающие колокола	5 шт., Ø 6–32 мм
Дисплей управления	24″ TFT цветной монитор
Сертификация	IEC/EN 61010-1, cNRTLus (TÜV, UL/CSA)

У »redomatic 400« доступны исполнения D420 (X 210 мм) и D620 (X 310 мм). Длина Z для всех исполнений — 600 мм. Источник: технические данные »redomatic«.

Часто задаваемые вопросы

Какие диапазоны измерения охватывает »redomatic«?

В зависимости от конфигурации устройства с ZOLLER »redomatic« можно измерять максимальную длину инструмента от 600 мм до 1000 мм и максимальный диаметр от 420 мм до 800 мм. Для данного исполнения »redomatic 400« (D420): Z 600 мм, X 210 мм, D 420 мм.

Как извлечь обломанный инструмент из термоусадочного патрона?

Для этого мы разработали специальную функцию усадки, при которой обломанный хвостовой инструмент выталкивается с помощью автоматического упора длины »asza«.

Можно ли также усаживать патроны MST на »redomatic«?

Модель ZOLLER »redomatic 600« MST специально разработана для автоматизированного измерения, настройки и усадки хвостового инструмента в термоусадочных патронах MST.

Сколько раз можно усаживать термоусадочный патрон, пока он не износится?

Срок службы зависит от производителя и может быть указан в нашей базе данных. Наша катушка ZOLLER нагревает патрон особенно бережно, чтобы максимально продлить его срок службы, и снижает ваши затраты на электроэнергию до 30 %.

Насколько точно можно усаживать и измерять с »redomatic«?

После того как вы установили термоусадочный патрон, адаптер настройки »masterPiece« и инструмент в »redomatic«, упор длины автоматически выставляется в соответствии с целевой длиной инструмента. Так вы получаете точность установки целевой длины менее 10 µm. Повторяемость измерения »redomatic« такая же, как у других пресеттеров и измерительных машин ZOLLER, и составляет макс. 2 µm.

Какие варианты катушек доступны?

У вас есть выбор между нашей автоматической индукционной катушкой с системой экранирования »varOct« и ручной версией с экранирующими дисками. Обе катушки доступны в исполнении 14 кВА. Катушка с экранирующими дисками опционально доступна как катушка 22 кВА для усадки патронов увеличенного диаметра D 40–50 мм и усиленных патронов (большая толщина стенки).

Можно ли сохранять данные инструмента и усадки?

С помощью нашего ПО обработки изображения »pilot 4.0« все параметры измерения и усадки можно сохранять и вызывать за секунды, например через ZOLLER »idChip«. Это гарантирует чистый и безошибочный процесс.

Где можно или нужно устанавливать »redomatic«?

Устройство следует устанавливать на бетонном или аналогичном основании с максимальной неровностью 2 мм. Место установки должно быть оборудовано сжатым воздухом, электропитанием и сетевым подключением. Устройство следует защищать от солнечного света, потоков холодного или тёплого воздуха, магнитных полей и вибраций, чтобы не искажать результаты измерения.

Где хранятся охлаждающие колокола?

Все компоненты для процесса усадки наглядно и эргономично размещены на нашем вспомогательном блоке. Это обеспечивает оператору комфортную рабочую среду. На модели »redomatic 600« система навигации усадки »sls« на вспомогательном блоке дополнительно указывает светодиодами правильный компонент для предстоящего рабочего шага. Для ещё более простого и безопасного процесса усадки охлаждающие колокола как на »redomatic 400«, так и на »redomatic 600« доступны с навигацией оператора »coolbyLight«, которая проводит оператора через процесс охлаждения с помощью цветовой LED-системы.

Как работает установка длины?

С помощью нашей системы автоматического упора длины »asza« инструмент удерживается в нужном положении во время процесса усадки, сохраняя допуск 10 µm по общей длине.

Сколько длится процесс усадки, включая измерение инструмента?

Полный процесс от усадки и охлаждения до готового измерения хвостового инструмента занимает примерно 2–3 минуты и зависит от типа инструмента, диаметра и т. д.

Есть ли разные автоматические упоры длины »asza« в зависимости от патрона?

В нашем ассортименте есть различные установочные штифты, которые выбираются по необходимости. Устройство точно показывает, какой штифт нужно вставить, через LED-навигацию оператора системы »sls« на вспомогательном блоке. Штифты просто и удобно вкручиваются по резьбе, поэтому их можно сменить за несколько секунд.

Что именно представляет собой измерительная программа »swomp«?

С помощью измерительной программы »swomp« (shrinking without »masterPiece«) можно быстро и надёжно усаживать все типы сверлильного инструмента до заданной номинальной длины. Неважно, новый инструмент или переточенный. Во время процесса усадки автоматический упор длины »asza« предварительно позиционируется, термоусадочный патрон нагревается, и длина инструмента выставляется с высокой точностью без необходимости в адаптере настройки.

Обмен данными

Параметры измерения и усадки сохраняются в »pilot 4.0« и могут быть вызваны за секунды через ZOLLER »idChip« — чистый и безошибочный процесс. Данные передаются на станки в формате постпроцессора; возможна маркировка и идентификация инструмента.

»zidCode«

Передача данных инструмента без ошибок. Больше безопасности и эффективности за счёт простого обращения с данными инструмента — маркировка и передача через этикетки.

Технология RFID / »idChip«

Бесконтактная идентификация. Все параметры измерения и усадки сохраняются и вызываются за секунды через ZOLLER »idChip« — гарантия чистого и безошибочного процесса.

Постпроцессор

Передача измеренных данных на станки с ЧПУ в формате управления станка — без ручного ввода и связанных с ним ошибок.

Код матрицы данных

Быстрая и безошибочная передача данных к станку через Data Matrix / штрихкод.

Наш подход — ZOLLER Solutions

ZOLLER Solutions — с нами вы получаете больше, чем просто выдающиеся продукты. Вы получаете индивидуальные системные решения для вашего инструмента. Мы объединяем для вас аппаратное обеспечение, программное обеспечение и сервис. Всё из одних рук. Всё для вашего успеха. Мы называем это: ZOLLER Solutions.

Подробнее о ZOLLER Solutions

Документы

ZOLLER_Broschuere_redomatic 5,2 мб

Как купить

Только для юридических лиц Аккредитация БУТБ

Как проходит сделка

01 Заявка Оставьте запрос на сайте или менеджеру.
02 Расчёт Подготовим коммерческое предложение.
03 Согласование Согласуем спецификацию, оплату и поставку.
04 Поставка Оформим документы и организуем отгрузку.

Как сделать заказ

Пришлите заявку на sales@toolarena.by или оформите заказ на сайте.

В заявке укажите наименование оборудования, интересующую комплектацию, город поставки и контакты для связи. При необходимости приложите реквизиты компании.

Что происходит дальше:
