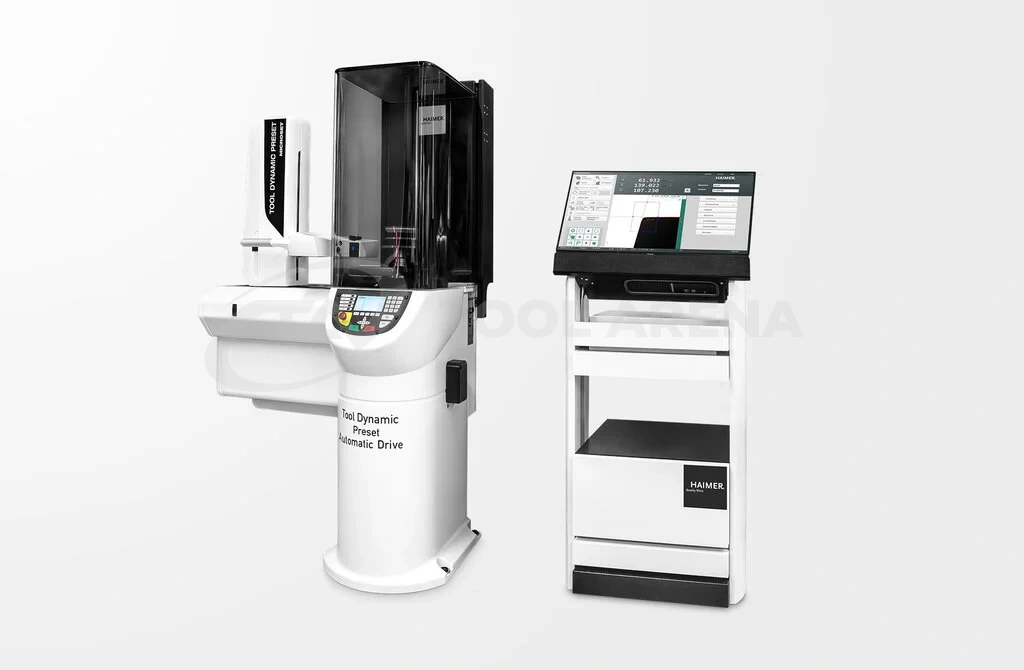

HAIMER Tool Dynamic TD Preset Automatic Drive

Новинка

Артикул: TD114-H13-A11-C13-EU

Характеристики

Максимальный диаметр инструмента, мм

380

Максимальная длина инструмента по оси Z, мм

400

Максимальный вес инструмента, кг

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

HAIMER Tool Dynamic »TD Preset Automatic Drive« - напольная машина, которая совмещает балансировку оправки и полностью автоматическое измерение длины по осям X, Z и C на одном шпинделе. Камера сама подводится к режущей кромке; защитный кожух закрывается машиной. На экране диагональю 27 дюймов работают программа балансировки TDC 4.0 и программа измерения Microvision UNO. Балансировка - до 700 мм, измерение длины - до 400 мм, диаметр до 400 мм, масса инструмента до 30 кг. Точность балансировки - менее 0,5 г·мм, повторяемость измерения - ± 0,002 мм. Масса - 804 кг, габариты - 1900 × 800 × 2580 мм, мощность привода - 1,5 кВт. Перед установкой проверяют высоту потолка.

Основные показатели

Моторные оси X, Z и C Подвод камеры к кромке и индексация не зависят от руки оператора. Сложный многолезвийный инструмент измеряют одним циклом. Это главное отличие от »TD Preset Microset«, где камеру ведёт оператор.

Автоматический кожух Входит в поставку: кожух открывается и закрывается машиной. Чип в каретке камеры, захват кромки и головка чтения чипа на оправке - опции, в стандарт не входят.

Один зажим Балансировочный адаптер HAIMER. Дисбаланс и геометрия без переустановки оправки и без второй погрешности базирования.

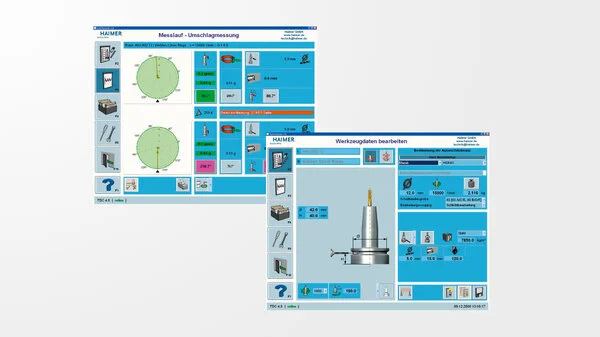

Сенсорный экран диагональю 27 дюймов Программа балансировки TDC 4.0 и программа измерения Microvision UNO. Клавиатура и мышь входят в поставку.

Два вылета Балансировка - 700 мм, измерение длины - 400 мм, диаметр до 400 мм, масса до 30 кг.

Точность Менее 0,5 г·мм, повторяемость ± 0,002 мм, дискретность 0,001 мм, частота вращения шпинделя 300–1100 об/мин.

Питание Электропитание - 230 В, 50–60 Гц; мощность привода - 1,5 кВт; сжатый воздух - 5–6 бар.

Высота 2580 мм Ширина 1900 мм, глубина 800 мм, масса 804 кг. Потолок и проём проверяют до отгрузки: это первое, что смотрят по чертежу помещения.

Индексный захват и чипы Индексный захват балансировки (прогон 180 градусов без открытия кожуха), чтение чипа в каретке и головка на оправке - опции. Вторая плоскость и программа фрезерования тоже могут быть опциями - подтверждают в заказе.

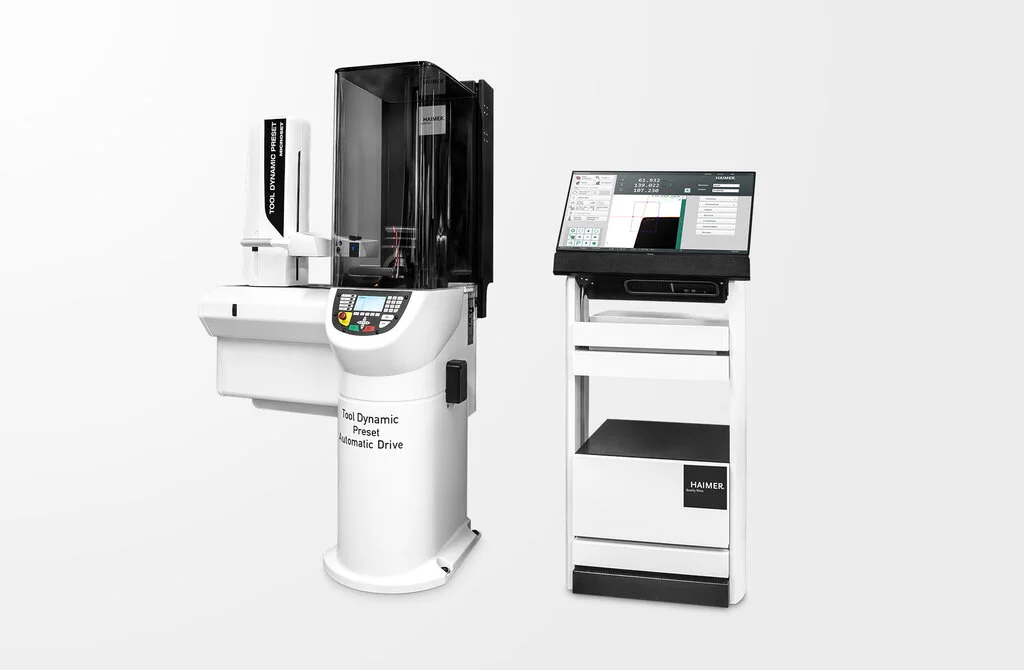

»TD Preset Automatic Drive« - моторные оси X, Z, C, высота 2580 мм

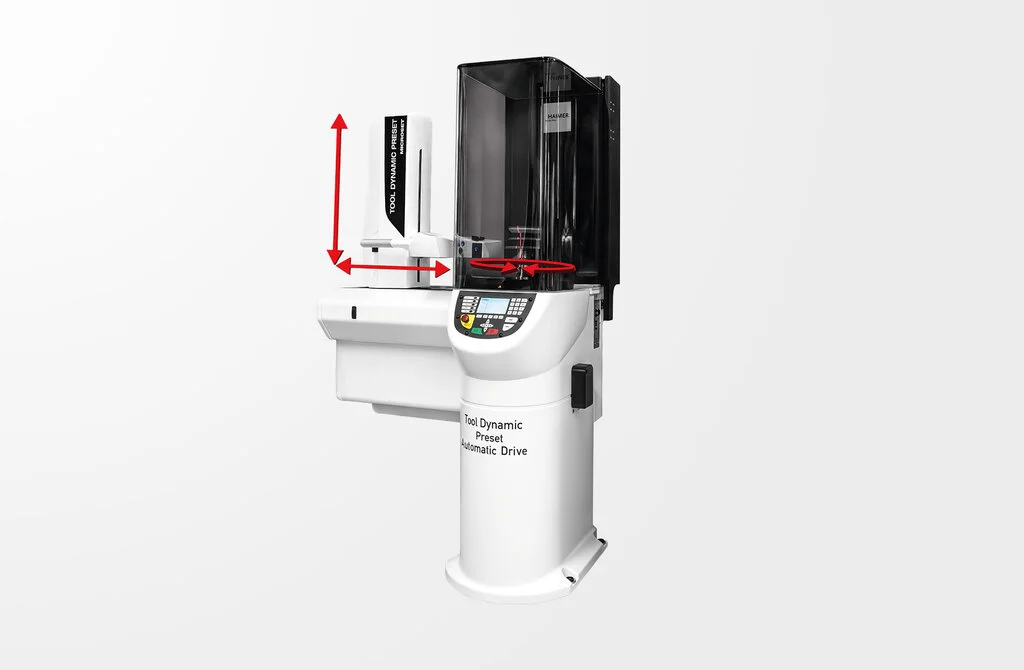

Моторные оси X и Z и автоматический кожух TD Preset Automatic Drive

Моторные оси X и Z: камера подводится к кромке, кожух закрывается автоматически

Автоматический подвод камеры к режущей кромке

Автоматический подвод камеры к кромке: оси X, Z и C, без руки оператора

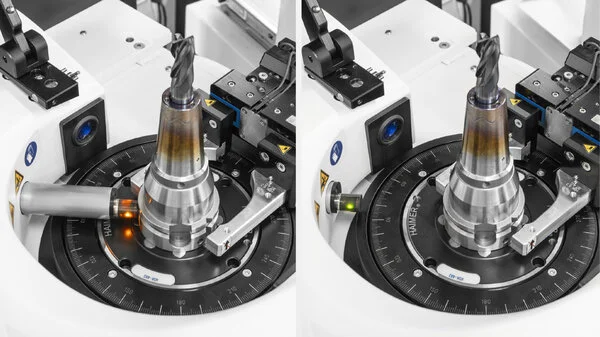

Рабочая зона шпинделя со световыми индикаторами статуса

Один зажим: индикаторы статуса шпинделя, балансировка и измерение длины без пережима

Моторные оси и высота 2580 мм

Камера сама подводится к кромке по осям X, Z и C. На фрезах с несколькими плоскостями и десятками кромок цикл не зависит от того, кто стоит у стойки в эту смену. Это не отдельный пресеттер: балансировка и измерение длины идут на одном шпинделе.

Высота машины - 2580 мм, масса - 804 кг. Потолок и проём проверяют до отгрузки. Чипы на оправках, захват кромки и индексный захват в стандарт не входят.

Многолезвийный инструмент

Моторные оси X, Z и C подводят камеру к кромке. Оператор не позиционирует каждую плоскость вручную - в отличие от »TD Preset Microset«.

Автоматический кожух

Входит в поставку. К нему можно добавить чтение чипа в каретке и головку на оправке, если оправки уже с чипами идентификации.

Потолок

2580 мм плюс запас на открытие кожуха. Потолок и проём проверяют до отгрузки по чертежу помещения.

Автоматическое измерение длины

Оси X, Z, C и автоматический кожух

Автоматический кожух входит в поставку. Захват кромки, чип в каретке камеры, головка чтения чипа на оправке и индексный захват балансировки - опции. Чипы на оправках в стандарт не входят.

Оси Камера Кожух

Моторные оси X, Z и автоматический кожух

На снимке - схема осей Automatic Drive: каретка камеры едет к кромке, кожух закрывается машиной. Повторяемость - ± 0,002 мм. Это не отдельный пресеттер: балансировка и измерение длины идут на одном шпинделе.

Камера сама подходит к кромке

Моторный подвод по осям X, Z и C и индексация шпинделя измерения. Оператор не ведёт каретку рукой - в отличие от »TD Preset Microset«. Захват для автоматического измерения режущей кромки заказывают отдельно.

Автоматический кожух и 2580 мм

Кожух открывается машиной. Высота 2580 мм - первое, что проверяют по чертежу помещения, плюс запас на ход кожуха. Масса - 804 кг, ширина - 1900 мм.

Стандартная комплектация

Состав стандартной комплектации. Моторные оси, автоматический кожух, камера, один зажим, экран диагональю 27 дюймов, лазер, индексное измерение 180 градусов и ящики входят в поставку. Чип в каретке, захват кромки, головка чтения чипа на оправке и индексный захват - опции.

Моторные оси X, Z, C

Автоматический кожух

Камера Microvision UNO, автоматический подвод

Один зажим на балансировку и измерение длины

Программное обеспечение TDC 4.0

Сенсорный экран диагональю 27 дюймов

Клавиатура и мышь

Лазерная индикация положения дисбаланса

Индикация угла шпинделя на экране

Индексное измерение (два прогона, 180°)

Балансировка в одной плоскости

Ящики для адаптеров

Передача данных: USB и локальная сеть

804 кг, высота 2580 мм, 1,5 кВт

Опции

Чипы на оправках, захват кромки, индексный захват, вторая плоскость и программа фрезерования в стандарт не входят. Набор подбирают под систему учёта инструмента и парк оправок.

Чтение чипа в каретке камеры

Захват измерения кромки

Головка чтения чипа на оправке

Индексный захват балансировки

Две плоскости

Программа фрезерования

Кожух 700 мм / Ø 425 мм

Протокол измерения

Коррекция винтами в заданных позициях

Принтер этикеток Dymo 550

Администрирование пользователей

Запрещённые зоны коррекции

Альтернативные позиции коррекции

Укороченный измерительный прогон

Экспорт результатов

Технические характеристики

Параметр	»TD Preset Automatic Drive«
Назначение	балансировка и автоматическое измерение длины (оси X, Z, C)
Программное обеспечение	TDC 4.0 и Microvision UNO, экран диагональю 27 дюймов
Точность балансировки	менее 0,5 г·мм
Повторяемость измерения длины	± 0,002 мм
Дискретность	0,001 мм
Частота вращения шпинделя	300–1100 об/мин
Длина при балансировке	700 мм
Длина при измерении	400 мм
Максимальный диаметр инструмента	Ø 400 мм
Максимальная масса инструмента	30 кг
Мощность привода	1,5 кВт
Электропитание	230 В, 50–60 Гц
Сжатый воздух	5–6 бар
Ширина × глубина × высота	1900 × 800 × 2580 мм
Масса	804 кг

Высота 2580 мм: потолок проверяют до отгрузки. Автоматический кожух входит в поставку. Чипы на оправках и захват кромки - опции.

Часто задаваемые вопросы

Камера подводится к кромке сама?

Да. Моторные оси X, Z и C подводят камеру к кромке. Кожух закрывается сам. Высота машины - 2580 мм, масса - 804 кг, ширина - 1900 мм, мощность привода - 1,5 кВт, инструмент до 30 кг.

Это отдельный пресеттер?

Нет. Автоматическое измерение длины совмещено с балансировочной машиной на одном шпинделе. Отдельный пресеттер дисбаланс не считает. От »TD Preset Microset« эта конфигурация отличается моторными осями: там камеру ведёт оператор.

Какой потолок нужен?

Высота машины - 2580 мм плюс запас на открытие кожуха. Потолок и проём проверяют до отгрузки по чертежу помещения. Ширина - 1900 мм, масса - 804 кг.

Входят ли чипы на оправках в стандарт?

Нет. Чтение чипа в каретке камеры и головка на оправке - опции. Автоматический кожух входит в поставку. Чипы идентификации на оправках в стандарт не входят.

Какие требования к питанию и сжатому воздуху?

Электропитание - 230 В, 50–60 Гц; мощность привода - 1,5 кВт; давление сжатого воздуха - 5–6 бар.

Характеристики

Максимальный диаметр инструмента, мм	380
Максимальная длина инструмента по оси Z, мм	400
Максимальный вес инструмента, кг	30
Скорость вращения шпинделя, об/мин.	300-1100
Точность измерения	менее 0,5 г·мм

Дополнительно
Сжатый воздух, бар	5-6

Габариты и вес
Вес, кг	804
