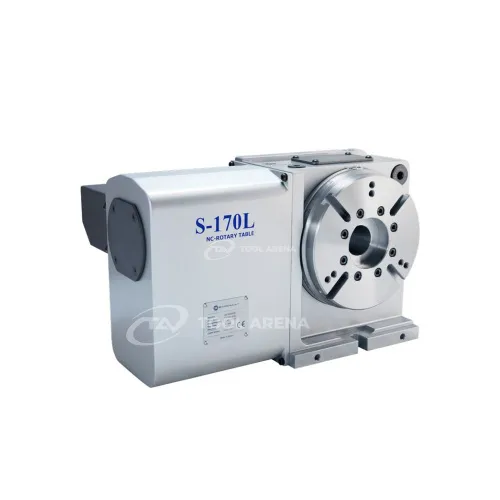

4-я ось, программно управляемый поворотный стол S-170LF2

Программно управляемый поворотный стол S-170LF2 – точное позиционирование и пневматический зажим

Поворотный стол S-170LF2 представляет собой 4-ю ось с программным управлением, предназначенную для установки на фрезерные и обрабатывающие центры с ЧПУ. Устройство обеспечивает высокую точность индексации и повторяемости, что позволяет выполнять многокоординатную обработку деталей. Диаметр стола 175 мм, высота центров 140 мм – подходит для компактных и средних заготовок.

Конструкция и особенности

• Диаметр стола 175 мм – достаточная площадь для установки оснастки и обрабатываемых деталей среднего размера.
• Высота центров 140 мм – определяет расстояние от оси вращения до стола, влияет на доступ к заготовке.
• Допустимая нагрузка: горизонтальная до 160 кг, вертикальная до 80 кг. Возможность установки стола как в горизонтальной, так и в вертикальной ориентации.
• Пневматический зажим (рабочее давление 5-7 кгс/см²) – обеспечивает фиксацию стола в заданном положении с усилием 380 Н·м. Пневматика позволяет быстро переключать зажим и разжим.
• Точность индексации 4 угловые секунды – высокая точность позиционирования при повороте, что критично для многопозиционной обработки.
• Точность повторяемости 20 угловых секунд – стабильность возврата в одно и то же положение.
• Вес 52 кг – масса стола, влияющая на его установку и транспортировку.

Применение

Поворотный стол S-170LF2 применяется в качестве 4-й оси для 4-координатной обработки на фрезерных станках с ЧПУ. Благодаря точности индексации 4 секунды и усилию зажима 380 Н·м, он подходит для операций фрезерования, сверления и растачивания поверхностей, расположенных под разными углами. Выдерживая горизонтальную нагрузку до 160 кг и вертикальную до 80 кг, стол может использоваться как в горизонтальной компоновке (зажим заготовки сверху), так и в вертикальной (закрепление на боковой поверхности стола). Высота центров 140 мм и диаметр 175 мм делают его удобным для обработки небольших корпусных деталей и деталей средней массы.

Программно управляемый поворотный стол S-170LF2 обеспечивает точное и надежное позиционирование заготовок за счет сочетания высокой точности индексации и пневматического зажима. Его конструкция рассчитана на нагрузки до 160 кг (горизонтальная) и 80 кг (вертикальная), что дает возможность адаптировать стол под различные схемы установки.
