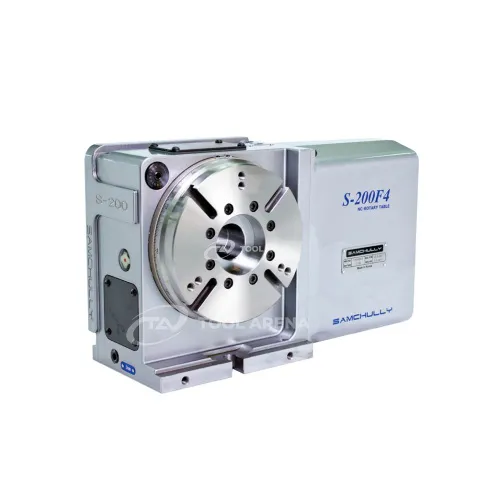

4-я ось, программно управляемый поворотный стол S-200F4

4-я ось, программно управляемый поворотный стол S-200F4 - точность 4″ и нагрузка до 200 кг

Поворотный стол S-200F4 предназначен для использования в качестве управляемой четвёртой оси на фрезерных станках с ЧПУ. Обеспечивает автоматическое позиционирование заготовки с высокой точностью и фиксацию пневматическим зажимом. Подходит для обработки деталей средней массы в горизонтальном и вертикальном положении.

Конструкция и особенности

• Диаметр стола 200 мм - определяет рабочую зону для установки заготовки или оснастки.
• Высота центров 170 мм - позволяет размещать детали с учётом габаритов обрабатывающего центра.
• Допустимая нагрузка: 200 кг в горизонтальном положении и 100 кг в вертикальном - стол рассчитан на установку относительно крупных и тяжёлых деталей.
• Пневматический зажим 5-7 кгс/см² - фиксация стола после позиционирования, управляется от системы станка.
• Момент зажима 480 Н·м - обеспечивает надёжное удержание заготовки в процессе обработки.
• Точность индексации 4 угловые секунды - высокая точность позиционирования для задач, требующих жёсткого повторяемого положения.
• Точность повторяемости 20 угловых секунд - стабильность при многократных переустановках в автоматическом режиме.
• Вес 79 кг - конструкция обеспечивает жёсткость и устойчивость при работе.

Применение

Поворотный стол S-200F4 используется на фрезерных станках с ЧПУ для реализации четырёхосевой обработки. Применяется в операциях, где требуется фрезерование по нескольким граням без переустановки заготовки: обработка корпусных деталей, кронштейнов, элементов арматуры. Благодаря точности индексации 4″ и высокой нагрузочной способности подходит для изготовления деталей, где важна повторяемость и жёсткость позиционирования.

Программно управляемый поворотный стол S-200F4 с диаметром стола 200 мм и пневматическим зажимом - решение для автоматизации многосторонней обработки на станках с ЧПУ.
