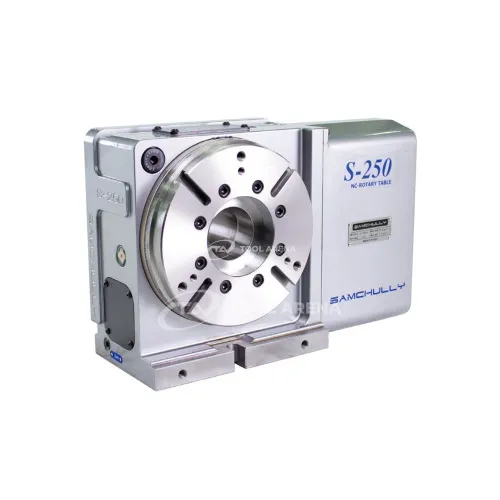

Программно управляемый поворотный стол S-250Y4

Артикул: S-250Y4

Характеристики

Диаметр стола, мм

240

Допустимая нагрузка горизонтальная, кг

250

Допустимая нагрузка вертикальная, кг

125

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Программно управляемый поворотный стол S-250Y4 – высокая точность и пневматический зажим для тяжелых заготовок

Программно управляемый поворотный стол S-250Y4 предназначен для автоматизации процессов обработки на станках с ЧПУ. Обеспечивает точное позиционирование заготовок с повторяемостью 4 угловые секунды и пневматический зажим с моментом 750 Н-м. Диаметр стола 240 мм позволяет размещать детали средних размеров, а допустимая нагрузка до 250 кг в горизонтальном положении подходит для массивных заготовок.

Конструкция и особенности

Диаметр стола 240 мм – компактная рабочая поверхность для установки заготовок.
Допустимая нагрузка: горизонтальная 250 кг, вертикальная 125 кг – возможность обработки тяжелых деталей в различных ориентациях.
Пневматический зажим (5–7 кгс/см²) с моментом 750 Н-м – надежная фиксация заготовки.
Высота центров 185 мм – удобство при настройке и установке.
Точность индексации 20 угловых секунд – высокая точность позиционирования.
Точность повторяемости 4 угловые секунды – стабильность результатов при многократных операциях.
Вес 100 кг – массивная конструкция для жесткости.

Применение

Поворотный стол S-250Y4 используется в многоосевой обработке на фрезерных станках, для позиционирования деталей при сверлении, фрезеровании и гравировке. Благодаря программному управлению и пневматическому зажиму подходит для автоматизированных линий и серийного производства, где требуется высокая повторяемость и надежная фиксация тяжелых заготовок.

Программно управляемый поворотный стол S-250Y4 сочетает точность позиционирования (20 угловых секунд) с высокой нагрузочной способностью и пневматическим зажимом, что делает его эффективным решением для автоматизации обработки на станках с ЧПУ.

Характеристики

Диаметр стола, мм	240
Допустимая нагрузка горизонтальная, кг	250
Допустимая нагрузка вертикальная, кг	125
Способ зажима	Пневматический 5~7 кгс/см²
Высота центров, мм	185
Точность индексации поворотной оси, сек	-
Точность индексации наклонной оси, сек	-
Точность повторяемости, сек	4
Точность повторения наклонной оси, сек	-
Момент зажима поворотной оси, Н-м	-
Момент зажима наклонной оси, Н-м	-
Момент зажима, Н-м	750

Габариты и вес
Вес, кг	100
