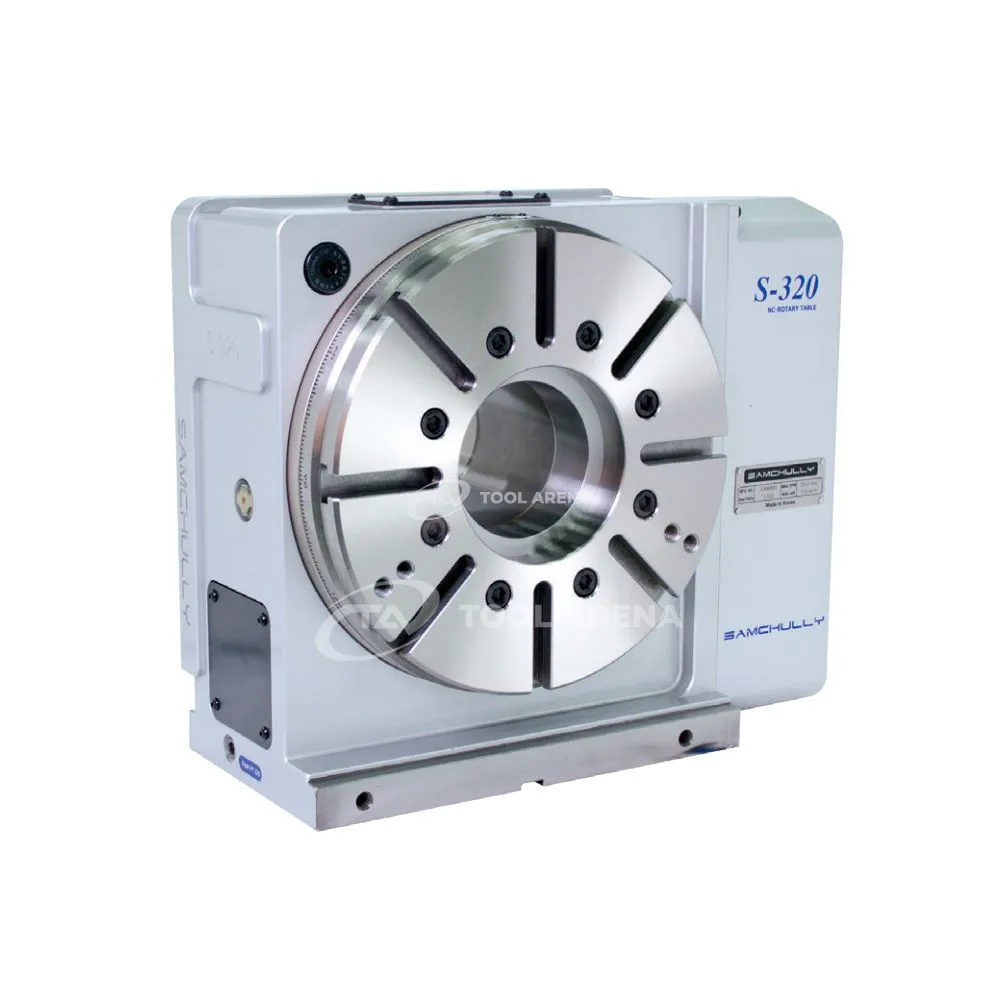

Программно управляемый поворотный стол S-320Y8

Программно управляемый поворотный стол S-320Y8 с пневматическим зажимом и точностью индексации 20 угловых секунд

Поворотный стол S-320Y8 предназначен для автоматизации позиционирования деталей на станках с ЧПУ. Высокая точность индексации и повторяемости в сочетании с пневматическим зажимом позволяет выполнять многостороннюю обработку без переустановки заготовки. Диаметр стола 310 мм и значительная допустимая нагрузка подходят для крупных и тяжёлых деталей.

Конструкция и особенности

• Диаметр стола 310 мм – обеспечивает рабочую поверхность для установки заготовок среднего и крупного размера.
• Допустимая нагрузка: горизонтальная 350 кг, вертикальная 180 кг – позволяет обрабатывать массивные детали как в горизонтальном, так и в вертикальном положении стола.
• Высота центров 225 мм – стандартный параметр, упрощающий интеграцию стола в обрабатывающий центр.
• Пневматический зажим при давлении 5-7 кгс/см² – обеспечивает надёжную фиксацию заготовки в процессе обработки.
• Момент зажима 1440 Н·м – достаточен для удержания деталей при высоких нагрузках резания.
• Точность индексации 20 угловых секунд – высокая угловая точность для позиционирования при фрезеровании, сверлении и расточке.
• Точность повторяемости 4 угловых секунды – обеспечивает стабильность позиционирования при многократных циклах, что важно для серийной обработки.

Применение

Поворотный стол S-320Y8 применяется на фрезерных обрабатывающих центрах для многосторонней обработки крупных деталей. Пневматический зажим упрощает автоматизацию – стол подключается к пневмосистеме станка. Точность индексации и повторяемости подходит для операций, требующих повторяемого позиционирования без люфтов.

Благодаря высокой нагрузочной способности стол можно использовать для обработки корпусных деталей, сложных кронштейнов и других изделий из чёрных и цветных металлов. Момент зажима 1440 Н·м исключает проворот заготовки при черновой обработке.

Программно управляемый поворотный стол S-320Y8 – решение для автоматизации обработки с точным позиционированием, пневматическим зажимом и возможностью выдерживать значительные нагрузки.
