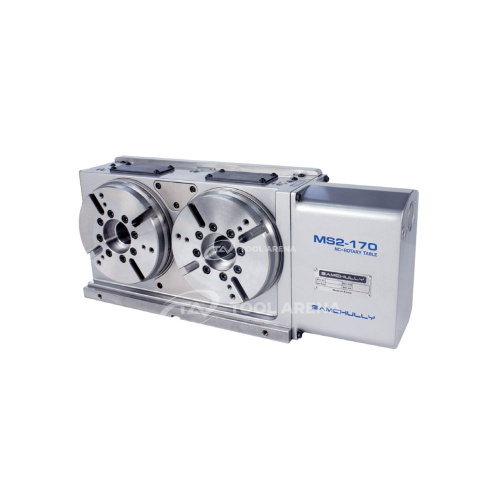

Программно управляемый поворотный стол, 2-х шпиндельный MS2-170Y4

Программно управляемый 2-х шпиндельный поворотный стол MS2-170Y4 – точное позиционирование с повторяемостью 4"

Поворотный стол MS2-170Y4 предназначен для установки на фрезерные станки с ЧПУ. Два шпинделя позволяют обрабатывать две заготовки одновременно или выполнять последовательные операции без переустановки. Пневматический зажим обеспечивает фиксацию, а высокая точность позиционирования – стабильное качество деталей.

Конструкция и особенности

• Диаметр стола 175 мм – подходит для компактных заготовок, обеспечивает удобное крепление оснастки.
• Высота центров 140 мм – определяет расстояние от стола до оси вращения, учитывается при проектировании приспособлений.
• Допустимая нагрузка: горизонтальная – 160 кг, вертикальная – 80 кг. Позволяет устанавливать детали средней массы в разных ориентациях.
• Пневматический зажим (5–7 кгс/см²) – обеспечивает быстрое и надёжное стопорение стола без участия оператора.
• Момент зажима 380 Н·м – достаточен для удержания заготовки при черновой и чистовой обработке.
• Точность индексации 30 угловых секунд – гарантирует выход в заданное угловое положение с минимальной погрешностью.
• Точность повторяемости 4 угловые секунды – обеспечивает стабильное совпадение позиций при многократных переустановках.
• Вес 87 кг – стол рассчитан на стационарную установку, обладает достаточной жёсткостью.

Применение

Стол MS2-170Y4 применяется в серийном и мелкосерийном производстве для обработки небольших партий деталей на станках с ЧПУ. Два шпинделя позволяют выполнять фрезерование, сверление или растачивание двух заготовок одновременно, что ускоряет цикл. Диаметр стола 175 мм подходит для заготовок диаметром до 170–180 мм, а пневматический зажим сокращает время на переустановку. Высокая точность повторяемости (4") важна при изготовлении деталей, требующих многократного позиционирования, например, при обработке отверстий на разных гранях.

Поворотный стол MS2-170Y4 – решение для задач, где необходима высокая точность углового позиционирования и возможность одновременной обработки двух деталей. Пневматический зажим и момент 380 Н·м обеспечивают надёжную фиксацию, а параметры нагрузки (160 кг по горизонтали, 80 кг по вертикали) расширяют область применения.
