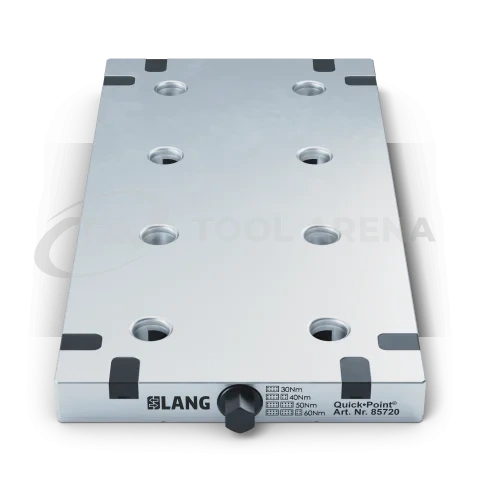

Модульная плита Quick-Point 96 двухместная без монтажных отверстий 2-fold 384 192 85720

Артикул: 85720

Мало

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Краткие данные

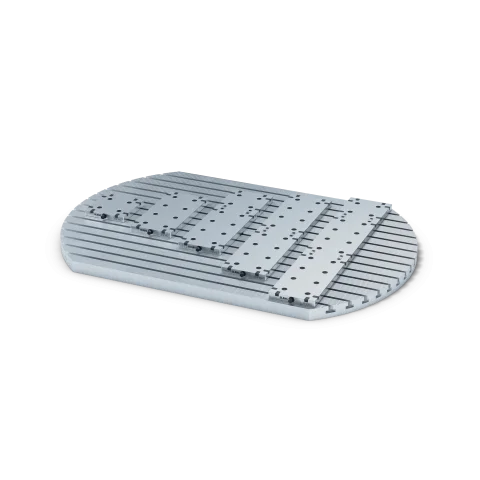

Новые расширяемые модульные плиты Quick•Point® отличаются еще более простой, быстрой и удобной эксплуатацией. Всего одним стяжным винтом можно одновременно приводить в действие несколько модульных плит. Последовательно можно соединить две 2-кратные модульные плиты и одну 1-кратную модульную плиту, что дает общую длину 960 mm в направлении y. Это позволяет легко создавать перекрестную сетку нулевой точки по всей поверхности стола станка, работающую в направлениях x и y. Модульные плиты Quick•Point® поставляются без заданных монтажных отверстий, что позволяет полностью адаптировать их под условия стола станка. LANG предлагает выполнить необходимые монтажные отверстия как услугу, но это может сделать и заказчик.

Габариты	384 x 192 x 27 mm (15.12" x 7.56" x 1.06")
Тип зажима	Простой зажим
Количество зажимов	2-кратный
Возможна перекрестная сетка	Да
Монтажные отверстия	Нет, но возможно (услуга)
Шпоночные пазы	Нет, но возможно (услуга)
Установочные отверстия M5	Да
Единица упаковки	1 шт.
Вес	14.7 kg (32.41 lbs)
Материал	Сталь

Дополнительные характеристики

Крутящий момент

60 Nm

Максимально допустимый крутящий момент
Размер тисков

125

Размер совместимых тисков
Размер зажимного штифта

20 mm (0.79")

Диаметр подходящих зажимных штифтов

Примечание

Примечание	Нет

Комплект поставки

1 x плита нулевой точки
2 x 45096-30: Заглушки, ø 20 mm, для шага 96 mm, сталь (4 pcs.)
8 x Заглушки Quick•Point® для модульных плит
