LANG в Беларуси

Подбираем и поставляем оснастку LANG для фрезерных станков: тиски Makro-Grip для 5-сторонней обработки, базовые плиты Quick-Point, быстросменные рейки Rail, системы автоматической загрузки RoboTrex и HAUBEX. Поможем собрать комплект под форму детали, конструкцию стола и ритм работы участка.

Запросить консультацию Связаться с нами

1982

год основания в Германии

патентов

10 000 м²

завод и офис в Хольцмадене

2000+

комплектов оснастки в месяц

О производителе LANG

LANG Technik GmbH - семейная компания из Хольцмадена, Германия. На тисках, плитах и упаковке стоит логотип LANG. LANG Technik - название компании-производителя.

Компания сама проектирует и выпускает станочные тиски, базовые плиты, рейки и системы автоматической загрузки. Тиски садятся на плиту Quick-Point или на рейки Rail. При роботизированной загрузке робот берет те же тиски. Корпуса делают из цементированной стали на собственном заводе в Германии.

Оснастку LANG ставят на трех- и пятиосевые обрабатывающие центры, на вертикальные и горизонтальные столы. Так работают и в единичном, и в серийном производстве: в машиностроении, медицине, авиации и космосе, автомобилестроении и автоспорте.

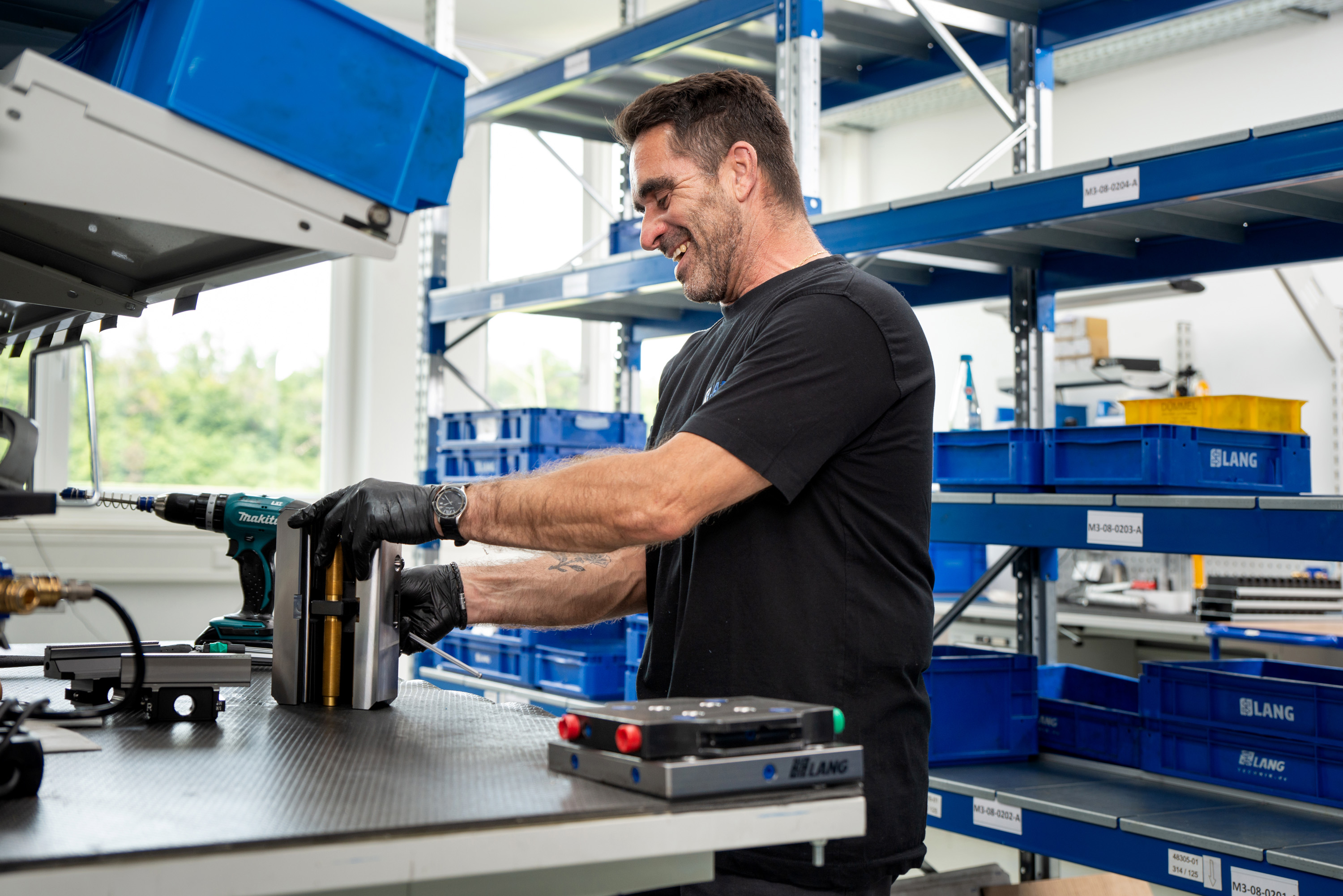

Сборка оснастки LANG на заводе в Хольцмадене, Германия

Как развивался LANG

1982

Йозеф Ланг открывает LANG Werkzeugbau. Компания берет заказы на механообработку и оснастку для пресс-форм.

1985

Дело принимает Гюнтер Ланг. Компания до сих пор остается семейной.

1989

Штаб-квартира строится в Нойхаузене-ауф-ден-Фильдерн. Сейчас там учебный центр и участок нестандартных решений.

1997

Выходит первая собственная линейка Vario-Tec. LANG начинает выпускать свои зажимные системы, а не только выполнять контрактную обработку.

2008-2014

Открывается филиал в США. В Хольцмадене строят завод и переносят туда штаб-квартиру: четыре корпуса, около 10 000 м².

2019-2022

Появляется корпус для автоматизации и разработок. С 2021 года LANG продает напрямую во Франции, в 2022-м открывает филиал в Швейцарии.

2025

LANG Technik USA открывает собственное здание в Хартленде, штат Висконсин: производство, шоурум и учебный центр.

Сегодня

Около 150 сотрудников, 450 позиций в продаже. В линейке - рейки Quick-Point Rail, тиски Makro-Grip FS и компактная загрузка RoboTrex Compact.

Что производит LANG

Тиски, базовые плиты, рейки и автоматическая загрузка собраны как одна система.

Тиски

Makro-Grip

Заготовка держится за насечку на глубине 3 мм. Высокое усилие удержания и открытый доступ с пяти сторон.

LANG делает предварительную насечку основой зажима черновой заготовки. Зубья губок входят в готовый контур: деталь сидит надежно при меньшем усилии, губки меньше изнашиваются, металл не сминается. В линейке - Makro-Grip 46 Micro, 77 и 125, версия FS со сплошной насечкой и компактная модель Night King под роботизированную загрузку RoboTrex.

Базовая плита

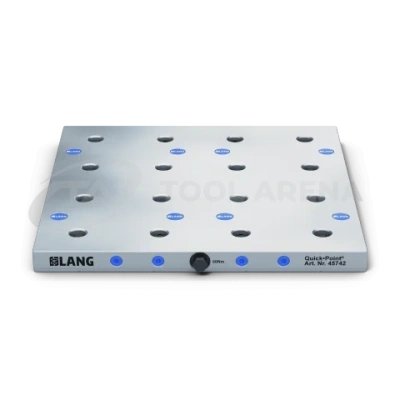

Quick-Point 52 и 96

Смена оснастки на столе с точностью повторения менее 0,005 мм. Высота плиты - 27 мм.

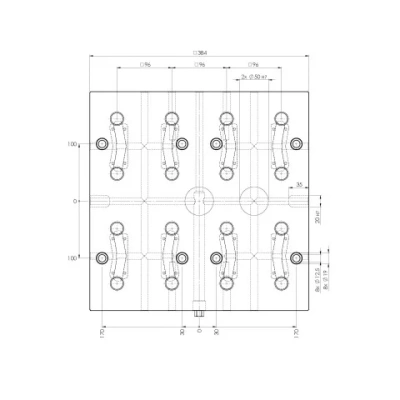

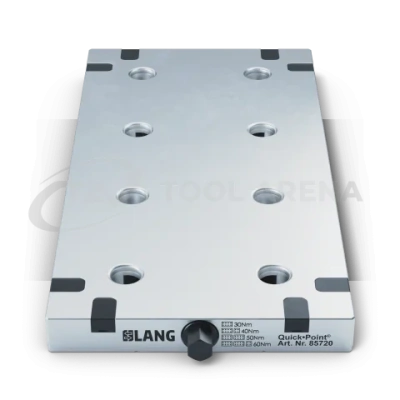

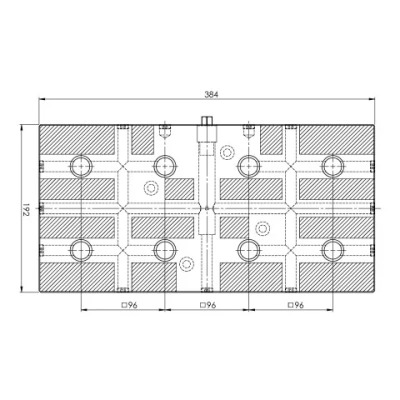

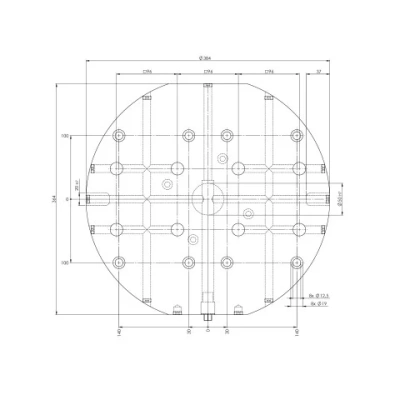

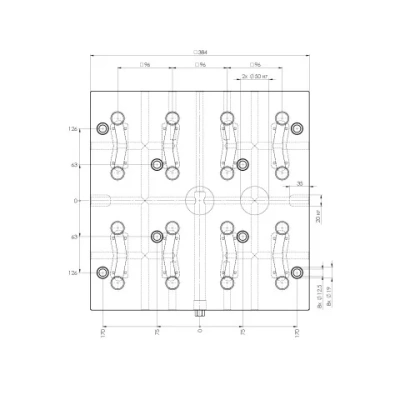

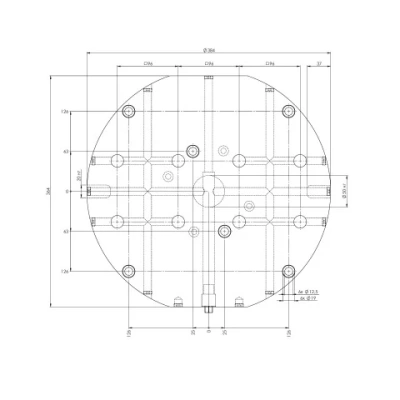

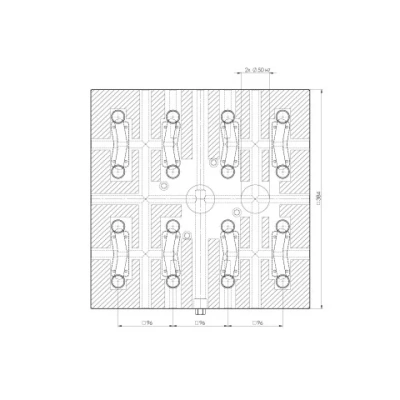

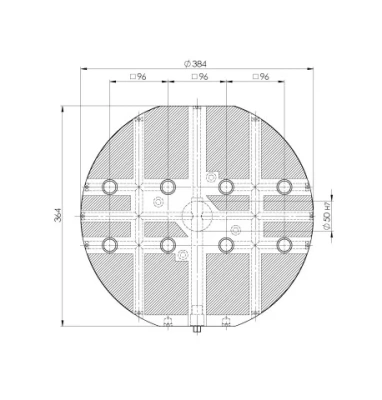

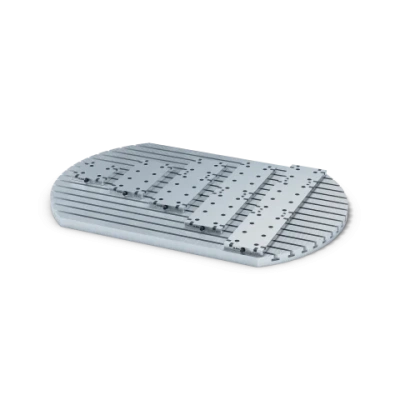

Плита Quick-Point стоит между столом и тисками. Шаг сетки - 52 мм, 96 мм или оба сразу. Плиты круглые, квадратные и прямоугольные: для трех- и пятиосевых столов, четвертой оси и горизонтальных центров. Зажим ручной, пневматический или роботизированный. Большинство тисков LANG с завода комплектуют штифтами под эту плиту.

Рейки

Quick-Point Rail

Рейки ставят в Т-пазы стола или на паллету, без большой базовой плиты. Сборка занимает около двух минут, шаг - 4 мм.

Рейки крепят в пазы стола или в резьбу паллеты. Тиски и подставки ставят прямо на рейки. Шаг - 4 мм, крупные положения - через 96 мм. Точность повторения - менее 0,005 мм. На широком столе трехосевого станка и на паллетах автоматизации это выгоднее полной плиты: меньше металла, меньше цена, больше свободы по длине детали.

Автоматическая загрузка

RoboTrex и HAUBEX

Робот подает тиски с тележек. Система HAUBEX меняет оснастку через магазин инструмента.

RoboTrex готовит тележки вне станка, поэтому смена партии не останавливает шпиндель. Версия 96 берет до 64 тисков и детали массой до 25 кг, при необходимости - до 45 кг. Компактная версия ставит до 100 тисков Makro-Grip 46 Micro на площади около 2 м². HAUBEX ставит тиски с заготовкой через штатный магазин инструмента: автоматическая загрузка без отдельного робота.

Линейки под разные детали и операции

Makro-Grip Ultra

Модульные тиски для крупных деталей и плит. Губки меняют без разбора корпуса, длину набирают секциями. Зажим деталей длиной до 810 мм.

Вторая операция

Avanti - контурные губки снимают без разбора тисков. Profilo - для сложного контура. Vario-Tec - пальцы-опоры, когда у детали есть параллельные плоскости.

Круглые детали

Vasto-Clamp - шестикулачковый патрон. Preci-Point - цанговые патроны ER 32 и ER 50. Makro-4Grip - насечка на цилиндре и зажим по тому же принципу, что у прямоугольной заготовки.

Makro-Grip FS

Сплошная насечка. Усилие удержания до 60 процентов выше, чем у базового профиля. Подходит в том числе для мягких и вязких материалов и для узкой полосы зажима.

Губки станции насечки

Стандартные - для материалов до 35 HRC, усиленные - до 45 HRC. У версии FS изношенный ряд зубьев переворачивают и работают дальше.

Clean-Tec

Крыльчатку ставят в шпиндель как инструмент. Она сдувает стружку и смазочно-охлаждающую жидкость со стола, оснастки и детали. Ручная уборка камеры после цикла нужна реже.

Видео о решениях LANG

Ролики производителя: о компании, о тисках Makro-Grip, о рейках Quick-Point Rail, об автоматической загрузке RoboTrex и о системе HAUBEX.

Где оснастка LANG экономит время

5-сторонняя обработка

Компактные самоцентрирующиеся тиски дают инструменту доступ к детали. Меньше повторных установов и меньше накопленной погрешности.

Быстрая переналадка

Quick-Point и Rail убирают минуты с каждой смены оснастки. Точность повторения менее 0,005 мм сохраняет положение оснастки, стол заново не выверяют.

Смена без постоянного оператора

Тележки RoboTrex собирают вне станка. HAUBEX использует штатный магазин инструмента. Шпиндель не простаивает в ожидании ручной загрузки.

LANG на заводе и на станке

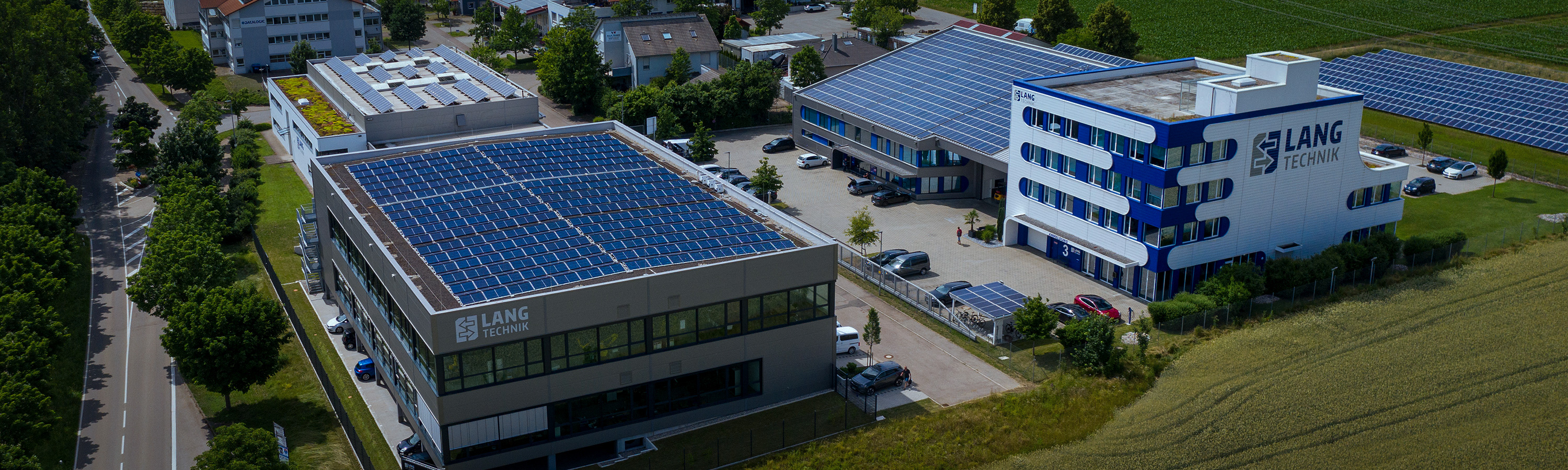

Завод и штаб-квартира LANG Technik в Хольцмадене: четыре корпуса, около 10 000 м².

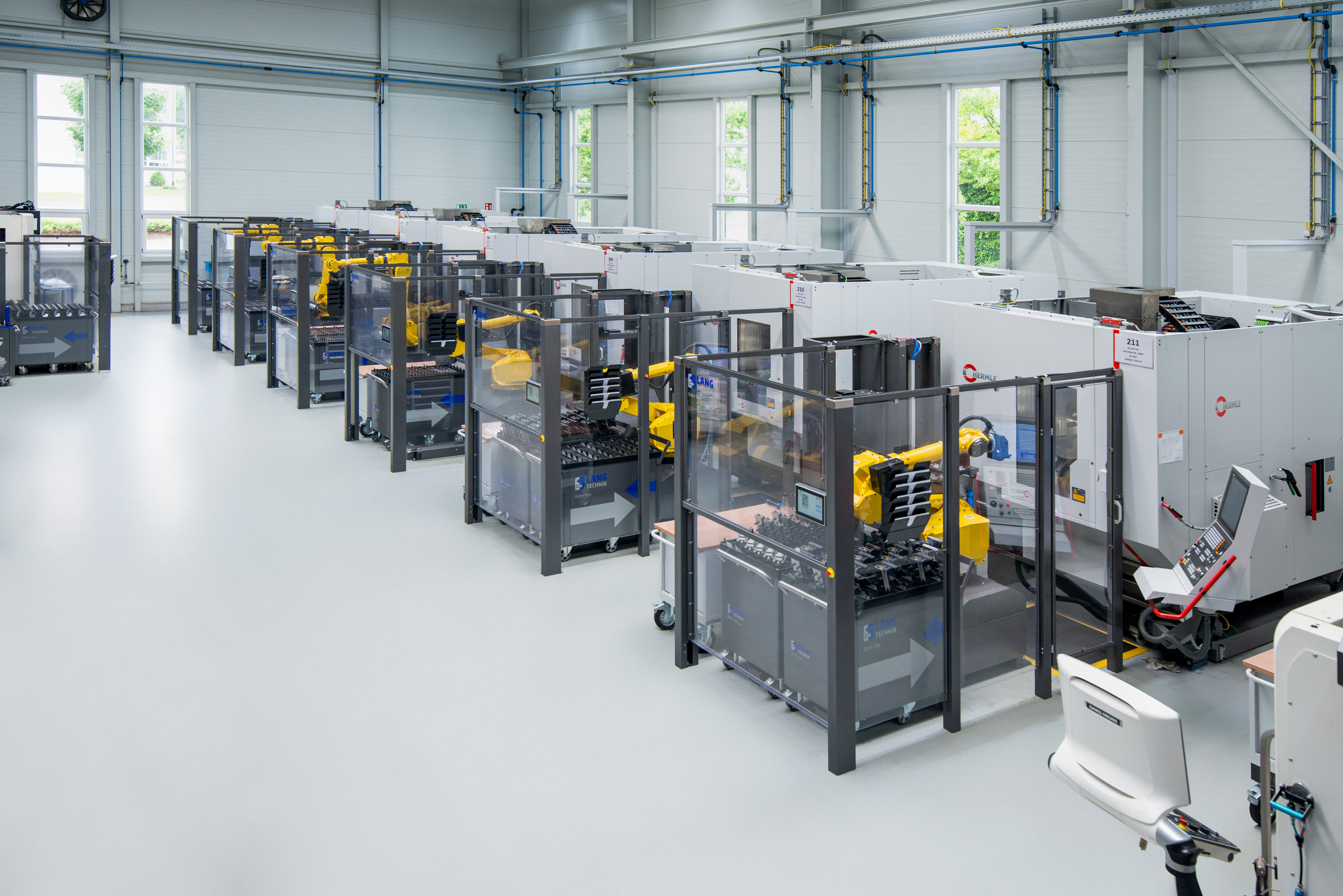

Системы RoboTrex на площадке LANG: тележки, робот Fanuc и пятиосевой центр.

Плита Quick-Point, подставка и тиски Makro-Grip на поворотном столе: деталь открыта с пяти сторон.

Makro-Grip Ultra держит крупную плиту несколькими модулями на одной базовой плите.

Зажим круглой заготовки: отдельная линейка рядом с тисками для 5-сторонней обработки.

HAUBEX: шпиндель ставит тиски с заготовкой в базовую плиту на столе.

Почему выбирают LANG

Одна система: тиски, плиты, рейки и автоматическая загрузка рассчитаны друг на друга. Тиски LANG садятся на плиты и рейки LANG без переходников.
Зажим по насечке: деталь держится при небольшом усилии и остается открытой с пяти сторон.
Точность смены: Quick-Point возвращает оснастку в ту же базу с отклонением менее 0,005 мм.
Ресурс корпуса: тиски и плиты делают из цементированной шлифованной стали.
Запас по развитию: можно начать с одной пары тисков и позже добавить автоматическую загрузку RoboTrex или HAUBEX.

Поставка LANG в Беларуси

ООО «Промсфера» поставляет оснастку LANG и подбирает комплект: тиски Makro-Grip, плиты Quick-Point, рейки Rail, систему Makro-Grip Ultra, автоматическую загрузку RoboTrex и HAUBEX.

Работаем с предприятиями. Помогаем выбрать оснастку под станок, форму детали и способ переналадки.
