Высокопроизводительные червячные фрезы ESGI ES-H для обработки крупномодульных зубчатых колес

Зубофрезерование методом обкатки остаётся одним из наиболее распространённых и технологически эффективных способов изготовления цилиндрических зубчатых колёс. Этот метод применяется в машиностроении, производстве редукторов, сельскохозяйственной техники, горного оборудования и транспортных механизмов.

Ключевым инструментом данного процесса является червячная зуборезная фреза (gear hob). От её конструкции напрямую зависят производительность обработки, точность профиля зуба и стойкость инструмента.

При обработке зубчатых колёс среднего и крупного модуля основной задачей технолога становится увеличение производительности без потери точности и стабильности процесса резания. Для решения этой задачи используются специализированные высокопроизводительные фрезы — например серия ES-H Cut Hobs, разработанная компанией ESGI Tools.

Принцип зубофрезерования методом обкатки

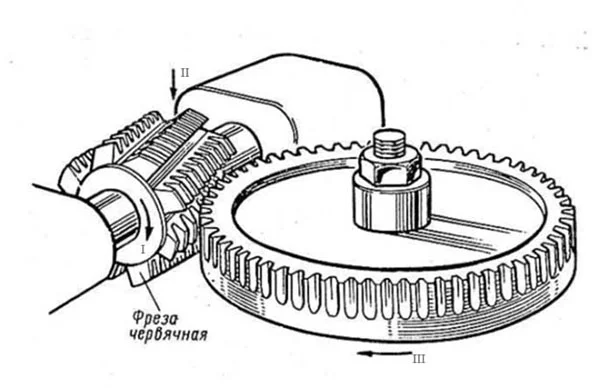

Схема процесса зубофрезерования методом обкатки

Проблемы обработки крупномодульных зубчатых колес

При увеличении модуля зубчатого колеса резко возрастает объем снимаемого металла. Это приводит к повышенным нагрузкам на инструмент и увеличению времени обработки.

На практике производства сталкиваются со следующими проблемами:

• увеличение времени цикла обработки
• ускоренный износ режущих кромок
• нестабильность процесса резания
• повышенная нагрузка на шпиндель станка
• перегрев инструмента

Особенно критичны эти факторы при обработке зубчатых колес с модулем более 5–6 мм, применяемых в тяжёлом машиностроении и редукторных узлах.

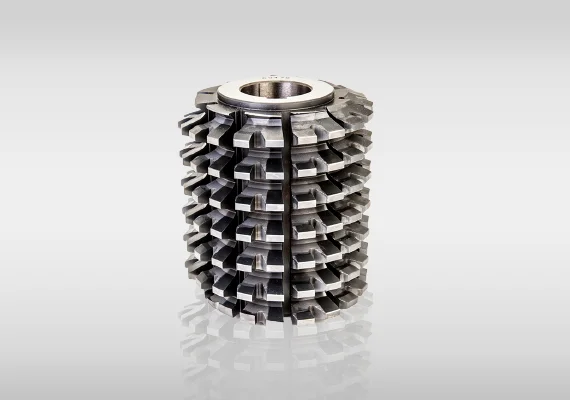

Фрезы ES-H Cut Hobs: конструкция и особенности

Серия ES-H Cut Hobs разработана для высокопроизводительного чернового зубофрезерования крупномодульных зубчатых колес.

Главной особенностью инструмента является увеличенное количество режущих кромок, достигаемое за счет оптимизированной конструкции канавок. Такая геометрия позволяет распределить нагрузку между большим количеством зубьев и повысить производительность обработки.

Фрезы данного типа применяются преимущественно для обработки зубчатых колес с модулем 5.5 и выше.

Основные преимущества

• сокращение времени обработки
• снижение нагрузки на каждую режущую кромку
• повышенная стойкость инструмента
• стабильность процесса резания
• возможность работы на современных станках с ЧПУ

Технические характеристики червячных фрез ESGI

ESGI предлагает зуборезные фрезы, соответствующие самым высоким требованиям промышленного производства. Эти инструменты обеспечивают точность, надёжность и длительный срок службы, что особенно важно для серийного изготовления зубчатых колес.

• Диапазон модулей: 5.5 – 33
• Максимальный диаметр инструмента: до 330 мм
• Максимальная длина фрезы: до 380 мм
• Классы точности: AA, A, B по DIN 3968
• Исполнение: хвостовиковые и насадные

Зуборезная фреза ESGI – высокоточный инструмент для генерации профиля зуба

Современные покрытия уменьшают трение в зоне резания и значительно увеличивают ресурс инструмента.

Практические рекомендации

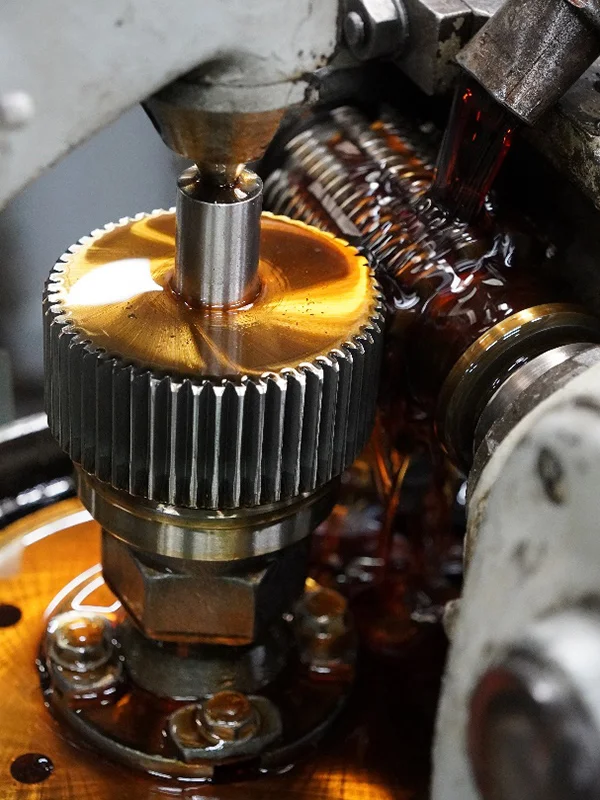

Реальный процесс зубофрезерования на станке с червячной фрезой

1. Обеспечение жесткости технологической системы

При обработке крупномодульных зубчатых колес нагрузка на станок значительно возрастает. Важно обеспечить жесткость крепления инструмента и заготовки.

2. Контроль стружкообразования

Большой объем снимаемого металла требует эффективного удаления стружки. В ряде случаев рекомендуется использовать СОЖ высокого давления.

3. Использование покрытий

При обработке легированных и высокопрочных сталей применение современных PVD-покрытий значительно увеличивает стойкость инструмента.

4. Планирование переточек

Червячные фрезы являются дорогостоящим инструментом. Грамотное планирование циклов переточки позволяет существенно снизить себестоимость обработки.

Изготовление фрез по чертежам заказчика

На практике большинство задач зубофрезерования требует индивидуального инструмента.

Геометрия зубчатого колеса, материал детали и параметры оборудования могут существенно отличаться от стандартных условий.

Поэтому зуборезные фрезы ESGI изготавливаются по чертежам или техническому заданию заказчика.

При разработке инструмента учитываются:

• геометрия зубчатого колеса
• материал заготовки
• требуемый класс точности
• тип оборудования
• объем производства

Поставка зуборезного инструмента ESGI в Беларуси

Наша компания является эксклюзивным дилером ESGI на территории Республики Беларусь.

Мы поставляем зуборезные фрезы непосредственно от производителя и организуем изготовление инструмента под конкретные задачи клиента.

Наши специалисты совместно с производителем:

• подберут оптимальный тип зуборезной фрезы
• предложат эффективные режимы резания
• помогут повысить производительность обработки
• снизят себестоимость изготовления деталей

Пример повышения производительности

На одном из машиностроительных предприятий при обработке зубчатых колес модулем 8 использовались стандартные червячные фрезы.

После перехода на высокопроизводительные фрезы серии ES-H удалось:

• сократить время обработки на 30–35%
• увеличить стойкость инструмента
• снизить нагрузку на режущие кромки, и как следствие на исполнительные органы станка

В результате производительность участка зубообработки значительно выросла без модернизации оборудования.

Заключение

Высокопроизводительные зуборезные фрезы серии ES-H позволяют эффективно решать задачи обработки крупномодульных зубчатых колес.

Оптимизированная геометрия инструмента, увеличенное количество режущих кромок и применение современных материалов обеспечивают стабильный процесс резания и высокую производительность.

При грамотном подборе инструмента и параметров обработки предприятия могут существенно повысить эффективность производства и снизить себестоимость изготовления зубчатых передач.
