Пресеттер — настройка инструмента вне станка, выбор и применение

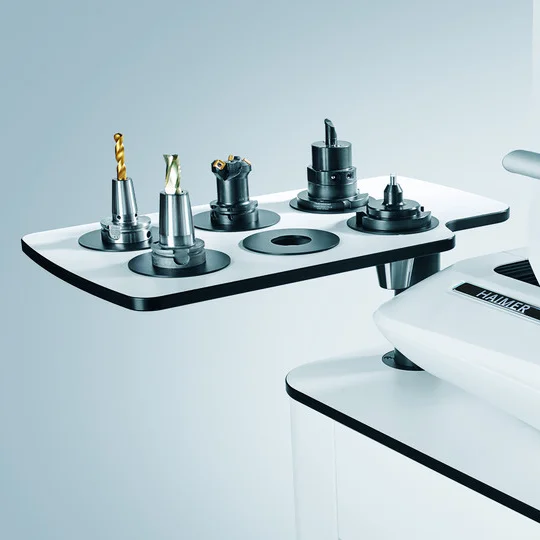

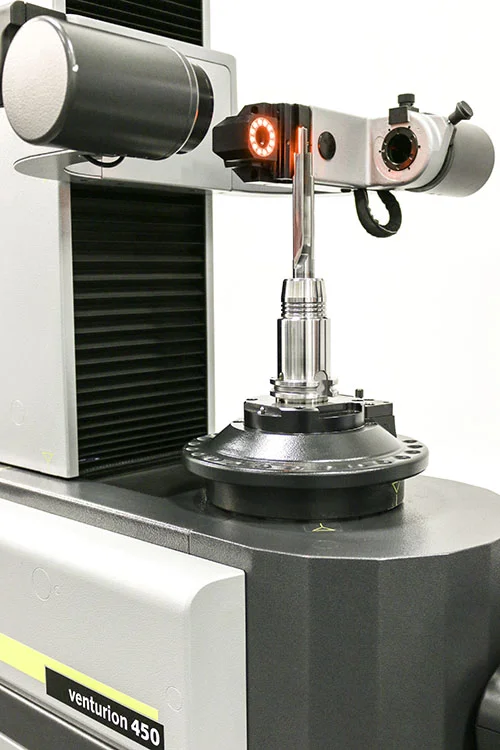

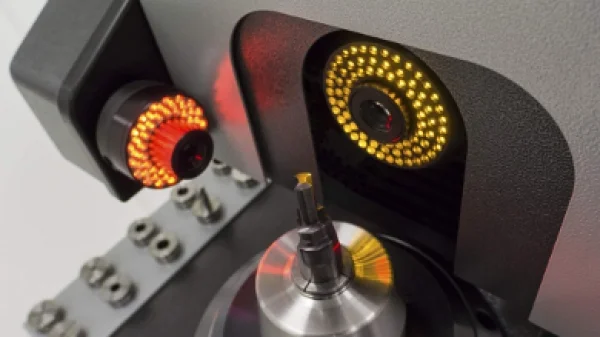

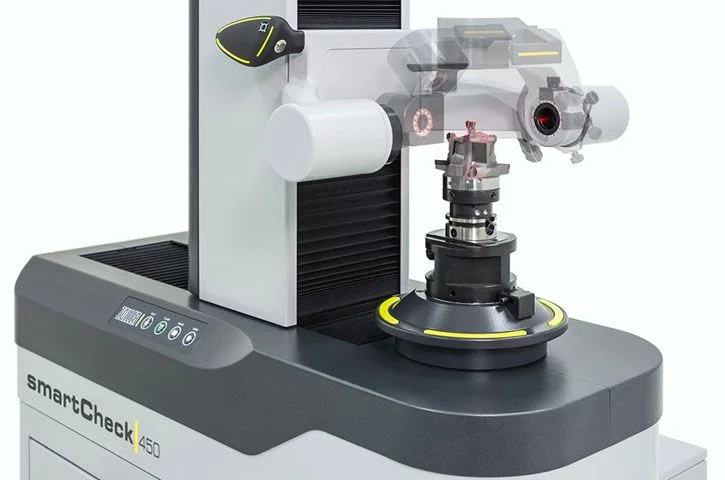

Одной из важных функций пресеттера является контроль биения инструмента. Превышение допустимых значений биения приводит к ускоренному износу режущих кромок и снижению стабильности обработки, а в некоторых случаях с осевым инструментом приводит к браку при обработке точных отверстий, например из-за биения развёртки, неправильно закреплённой в цанговом патроне.

В такой ситуации:

• часть режущей кромки выполняет основную работу;
• снижается точность обработки;
• уменьшается ресурс инструмента и увеличивается нагрузка на режущую кромку;
• снижается производительность;
• иногда приходится уменьшать глубину резания.

Контроль биения особенно критичен для инструментов малого диаметра, поскольку допустимое значение биения пропорционально размеру инструмента. В ряде случаев выявление проблемы приводит к переходу на более точную оснастку, например термопатроны.

Важный нюанс при оценке габаритов:

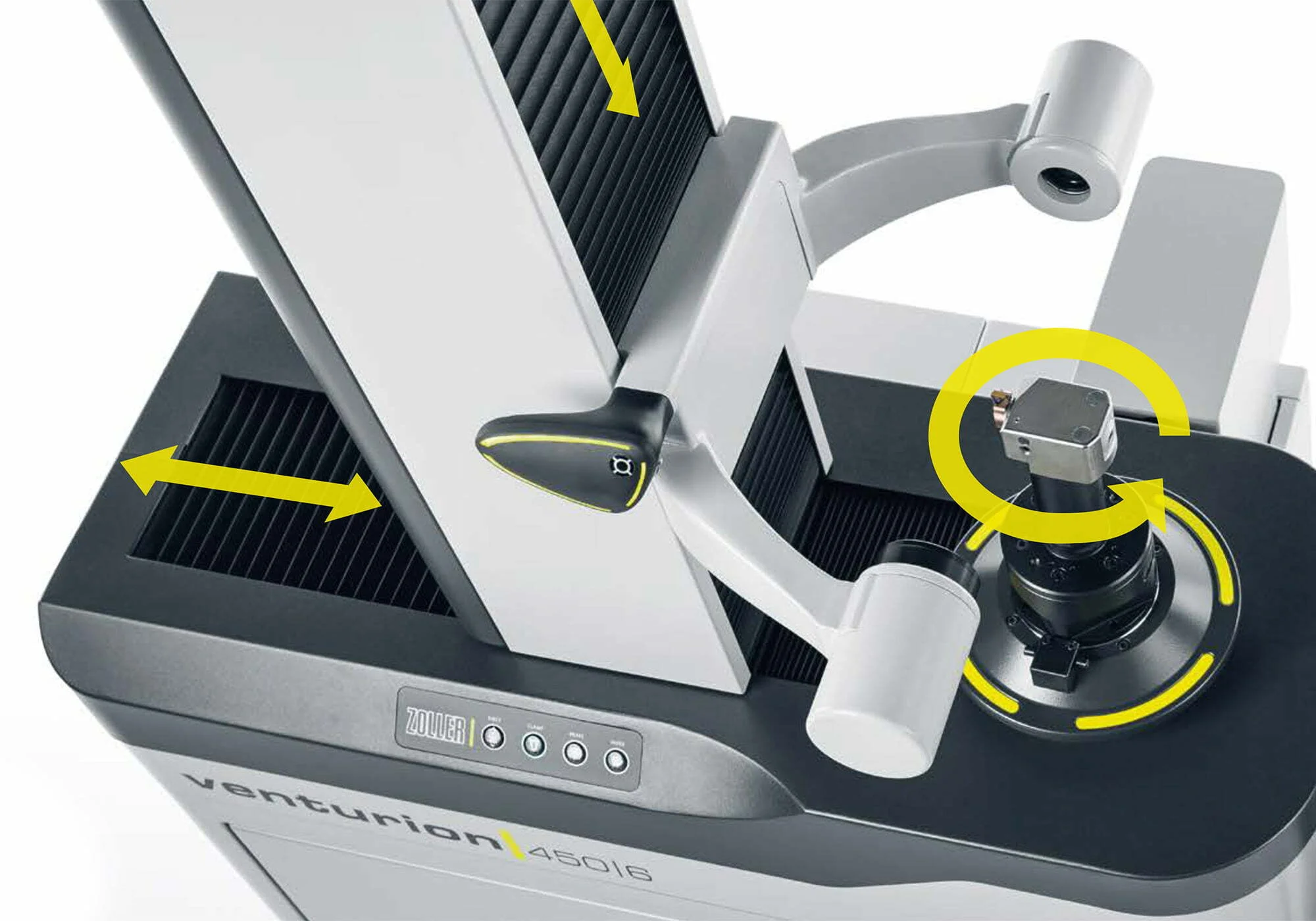

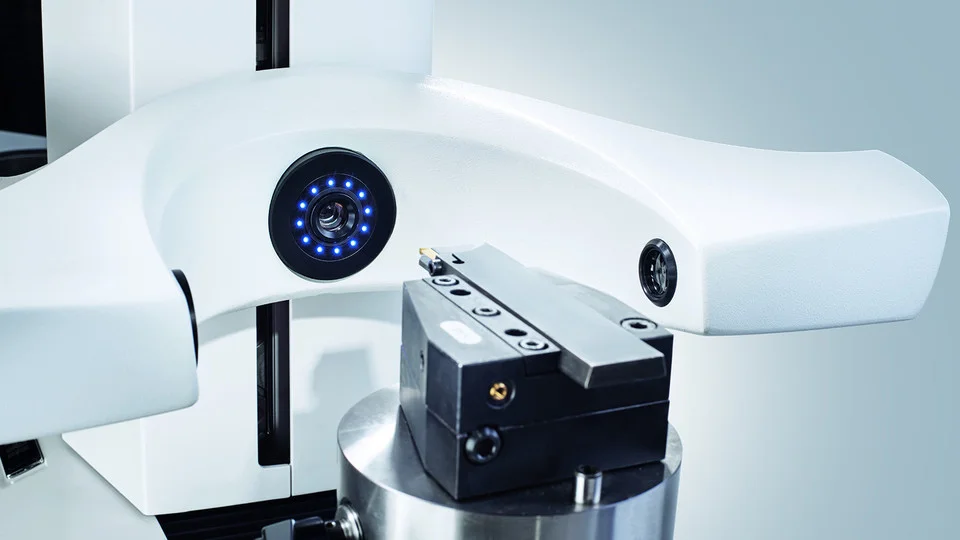

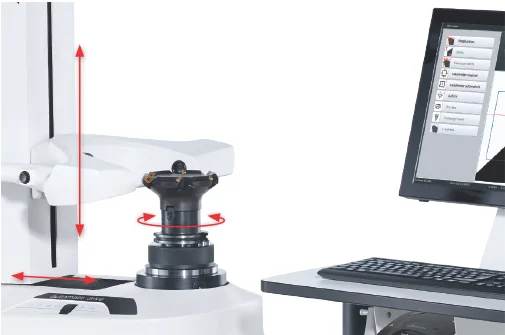

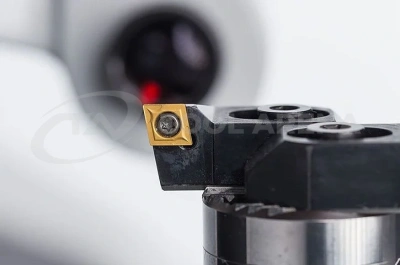

ключевыми характеристиками пресеттера являются максимальный измеряемый диаметр (ось X) и максимальная длина (ось Z). При выборе рабочего поля по оси Z обязательно учитывайте использование переходных адаптеров. Базовый шпиндель прибора обычно имеет определенный стандарт (например, SK50). Если вам нужно измерять инструмент с другими хвостовиками (HSK, Capto, VDI), потребуется установить адаптер. Этот адаптер имеет собственную физическую высоту, которая неизбежно «съедает» часть полезного измерительного пространства. Например, если максимальная высота измерения пресеттера 400 мм, а высота переходника составляет 70 мм, то максимальная длина инструмента, который вы сможете измерить, сократится до 330 мм.



Даже при точных измерениях ошибки могут возникать при вводе данных в систему ЧПУ вручную (человеческий фактор: опечатки, пропуск знака, неверная ячейка). Для их минимизации используются современные автоматизированные методы:

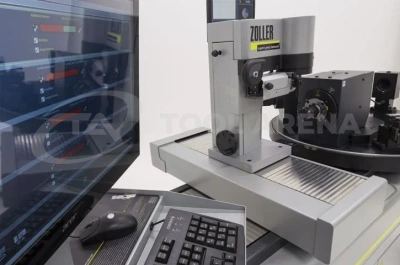

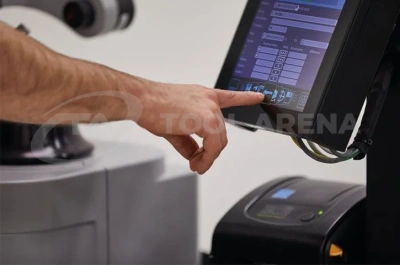

• Печать этикеток с QR-кодами: пресеттер распечатывает стикер с результатами измерений. Оператор наклеивает его на инструмент или сопроводительный лист, а затем сканирует ручным сканером непосредственно у стойки ЧПУ. Данные мгновенно заносятся в таблицу офсетов станка.

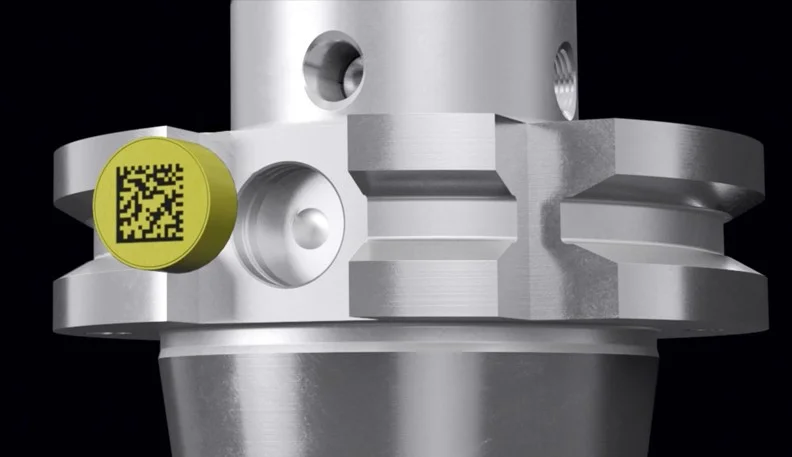

• Системы радиочастотной идентификации (RFID): в держатель инструмента встраивается специальный микрочип (например, формата Balluff). Пресеттер с помощью антенны записывает все измеренные параметры смещения прямо в чип. При установке оправки в магазин станка, считыватель ЧПУ автоматически загружает эти данные в память.
• Прямая передача данных по сети: пресеттер генерирует файл с коррекциями и отправляет его через локальную сеть (Ethernet) напрямую в память системы ЧПУ станка. Постпроцессор формирует корректные значения привязки с учётом особенностей конкретного оборудования.

В случае использования таких автоматизированных систем оператору достаточно лишь установить подготовленный инструмент в магазин станка и указать номер ячейки.

Применение «квалифицированных» инструментов

Некоторые производства используют так называемые «квалифицированные» инструменты. В этом случае длина инструмента заранее устанавливается на необходимое фиксированное значение с помощью измерительного устройства, и необходимость ввода смещений на станке уменьшается.

Такая схема применяется, например:

• на двухшпиндельных станках с одинаковыми инструментами;
• на некоторых пятикоординатных станках;
• при использовании большого числа одной номенклатуры инструмента для обработки закалённых сталей.

В большинстве случаев пресеттер используется именно как измерительный прибор, однако возможность автоматизации и интеграции с различными дополнительными установками зажима инструмента позволяют расширить функционал.

Итоги применения пресеттеров

• сокращение простоев станков ЧПУ;
• повышение повторяемости обработки при смене инструмента;
• контроль биения инструмента;

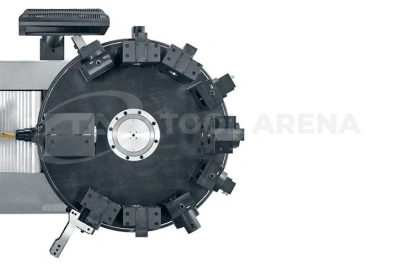

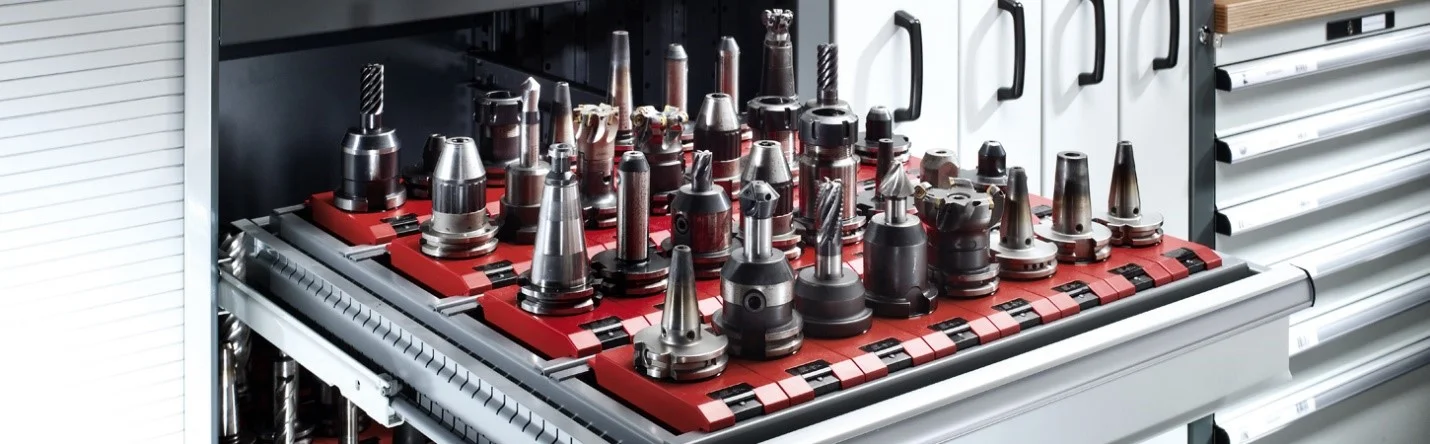

• систематизация инструментального хозяйства;
• снижение вероятности ошибок при передаче данных.
